3D先行，告别纸上谈兵！SketchUp供水基建虚拟建造与施工图工作流

尼克·梅森（Nick Mason）是一名深耕人道主义供水援助的土木工程师，常常要在全球环境最恶劣的地区进行供水基础设施设计。他利用 SketchUp 消除信息壁垒，用“3D虚拟先行”驱动团队协作与设计迭代，最终在那些极具挑战的环境中，成功建起了一座座挽救生命的供水基础设施。

对尼克而言，设计绝非是从一张白纸开始的天马行空，而是诞生于现实的重重掣肘。因地而异的建筑材料、充满变数的项目场地、紧迫的工期，项目参与者不同的语言、文化和专业背景，沟通困难重重。尼克逐渐摸索出一套借助SketchUp清晰表达、高效沟通的工作流。

从工程设计到社会影响

尼克踏入工程领域的初衷是：如何才能让自己的职业生涯更有价值？这份思考最终使他投身于人道主义事业，致力于应对全球水危机。据联合国儿童基金会（UNICEF）数据显示，这场严峻的生存危机至今仍影响着全球超 20 亿人的生活。

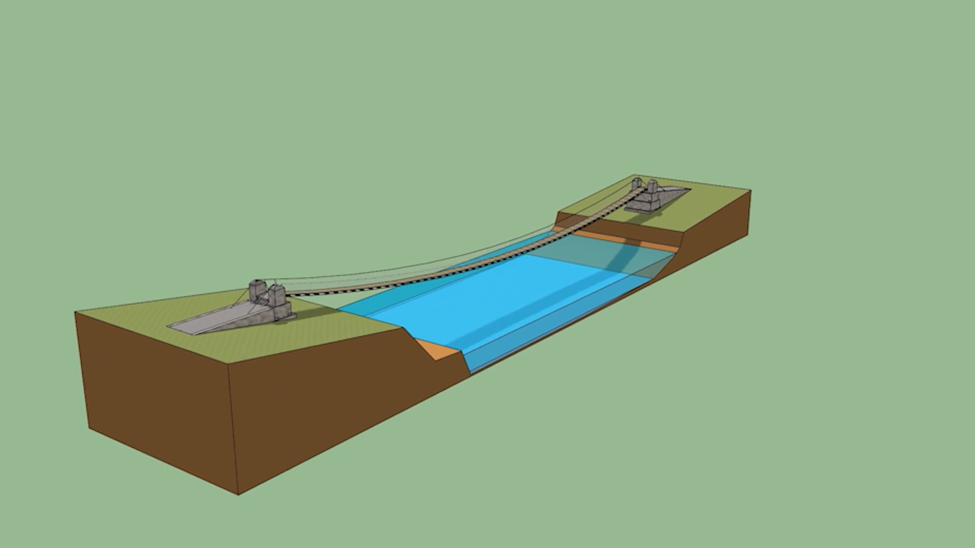

跨河大桥实拍图与SketchUp模型

工作早期，尼克的精力主要倾注在精密的计算上：无论是管道尺寸的复核 、水泵的选型，还是水力模型的搭建，他的目标纯粹而清晰——安全、高效地把水从 A 点输送到 B 点。

然而，随着项目经验的累积，他敏锐地察觉到一个频繁出现的致命问题：哪怕是一个在技术上再无懈可击的完美设计，如果无法向负责一线施工和后期运维的人员讲解明白，最终也极易沦为纸上谈兵。正是这个痛点，彻底改变了他对工程的认知，也成为了他职业生涯的分水岭。

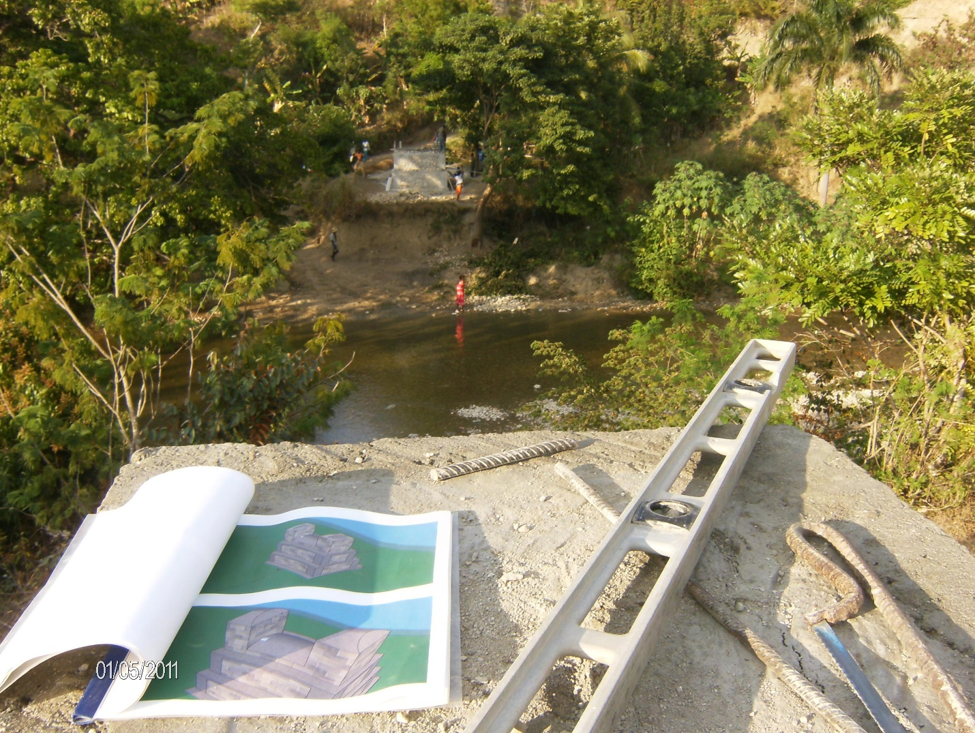

尼克的大桥计划开始实施时的河流俯视图

通过沟通实现创意

“在人道主义援助中，项目往往十万火急，而越是紧急，沟通往往越容易脱节。”为了打破这种僵局，尼克找到了 SketchUp。对他来说这不仅是个画图软件，更是个沟通“翻译器”。用 SketchUp 提前进行“虚拟建造”可以让团队在动工前，就能进行充分预演，从而笃定地做每一个决策。

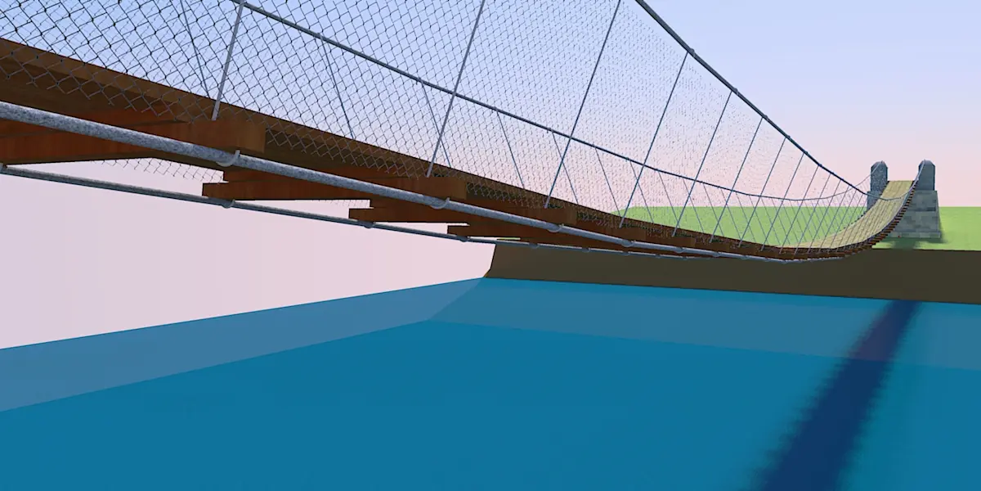

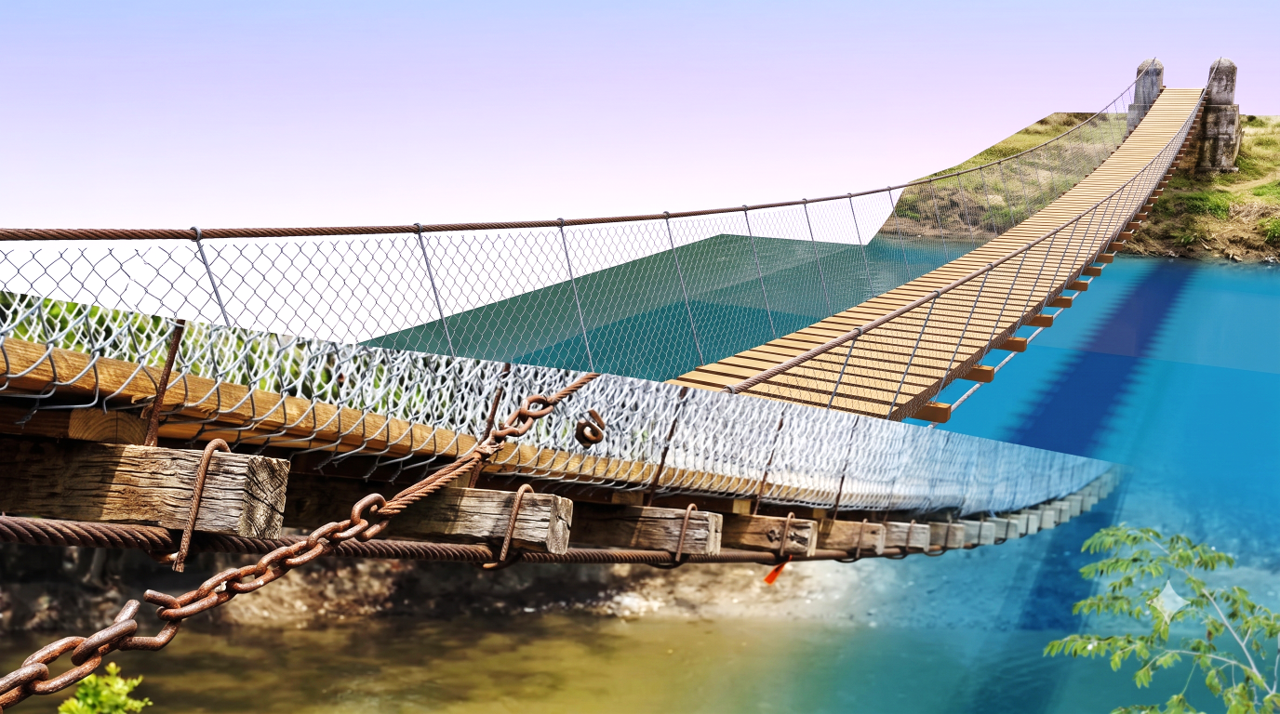

大桥围栏和钢筋的SketchUp模型

通过 3D 建模，尼克把脑子里复杂的专业构想，变成了谁都能看懂的直观画面，并将庞杂的项目拆解，逐一进行每个小决策。一个典型的工程项目可能要面临数百次这样的抉择，而SketchUp 提供了一个绝佳的协作平台，让团队得以在这里共同探索、不断优化并最终解决问题。

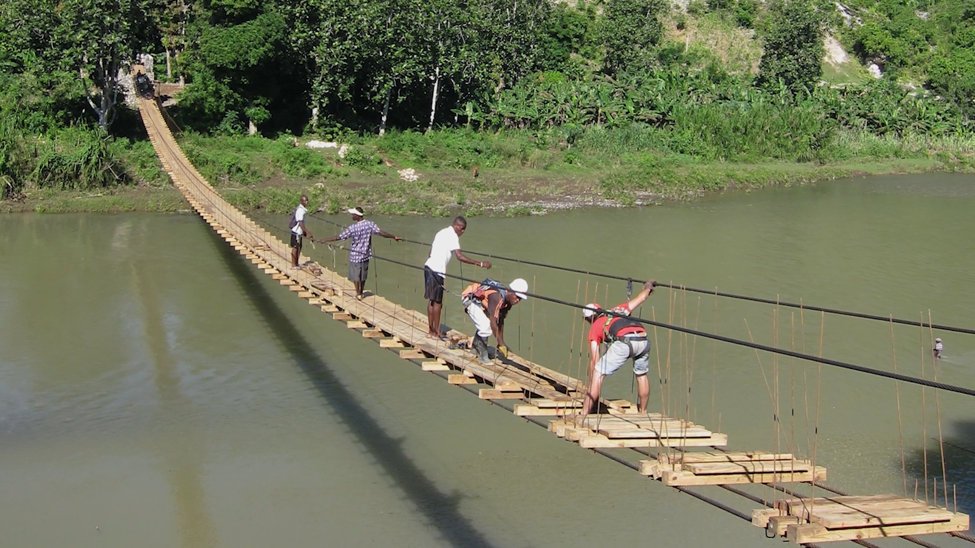

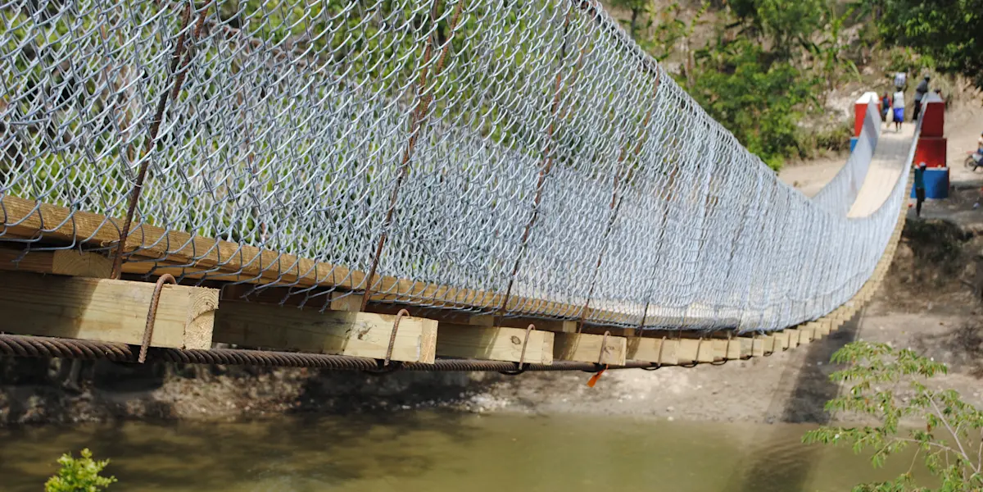

大桥实景图

尼克总结道：“这就好比在现实中动工之前，先在虚拟空间里把整个施工现场一砖一瓦地完整‘盖’一遍。”

迭代，才是最好的创作实践

尼克的创作流极具“小步快跑、敏捷迭代”的特征。项目通常始于一张简单水利原理图——用概念草图清晰勾勒出整个系统中水流的逻辑与水头（压力）的走向。在此基础上，随着现实约束条件的不断加入，模型随之逐步深化：当地的施工工艺、现场能买到的管材规格、因地质或产权导致的构筑物选址变更，以及各类无法预知的突发状况，都会被一一纳入考量。

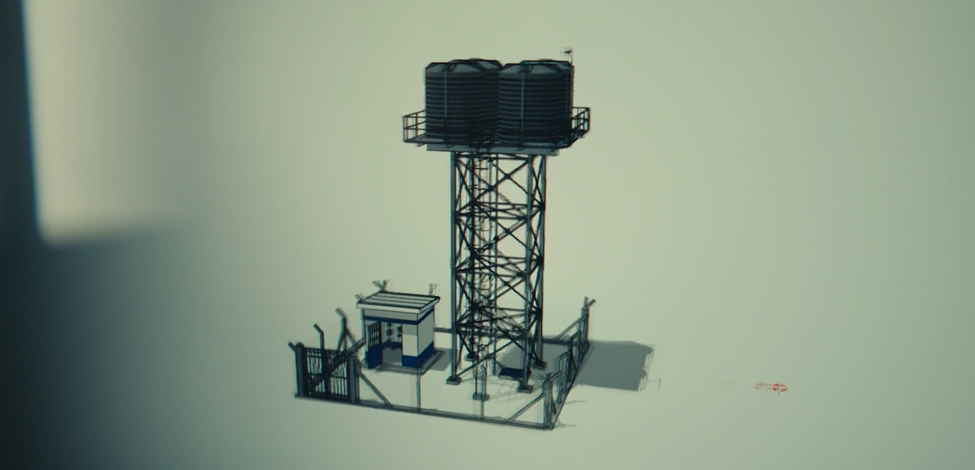

SketchUp模型与实拍图

SketchUp 为弹性、灵活的设计提供了可能。每当面临变更，无论是推倒重来的重新选址、特定材料的突发短缺，还是驻场工程师反馈的最新一线数据，尼克都能迅速调整SU模型参数并进行多方案比选，从而确保项目的整体周期丝毫不受干扰。

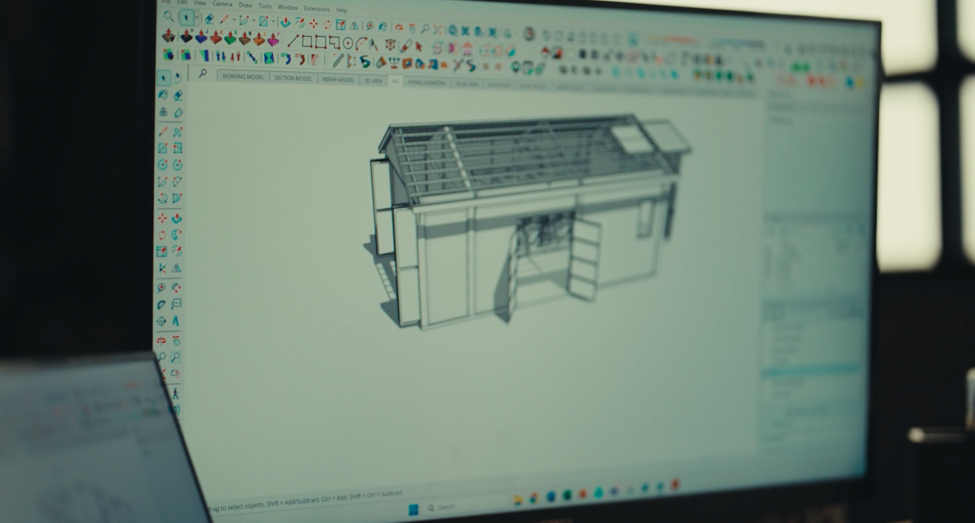

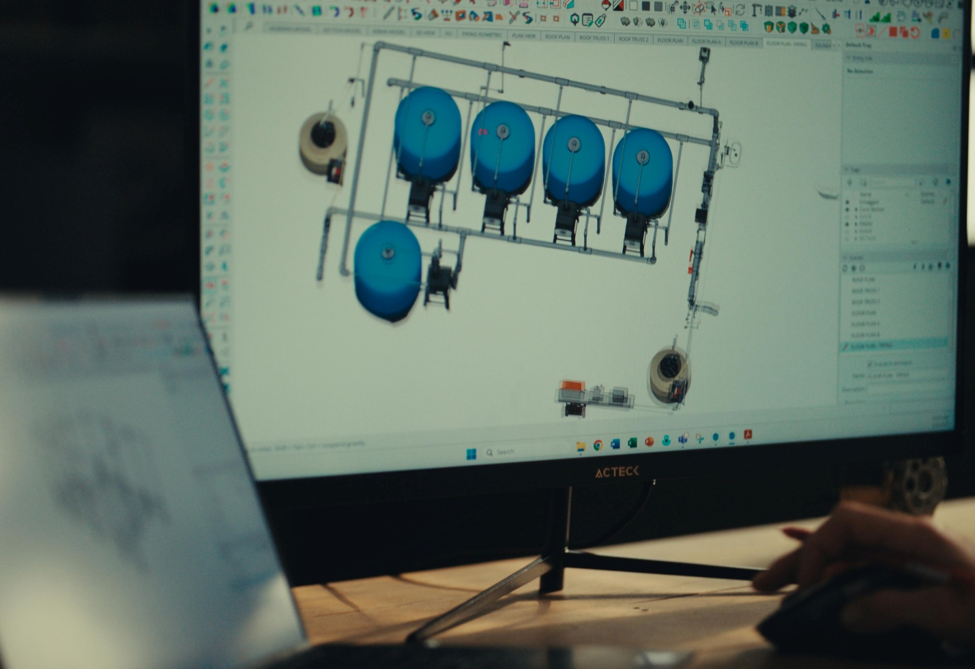

尼克正在制作SketchUp模型

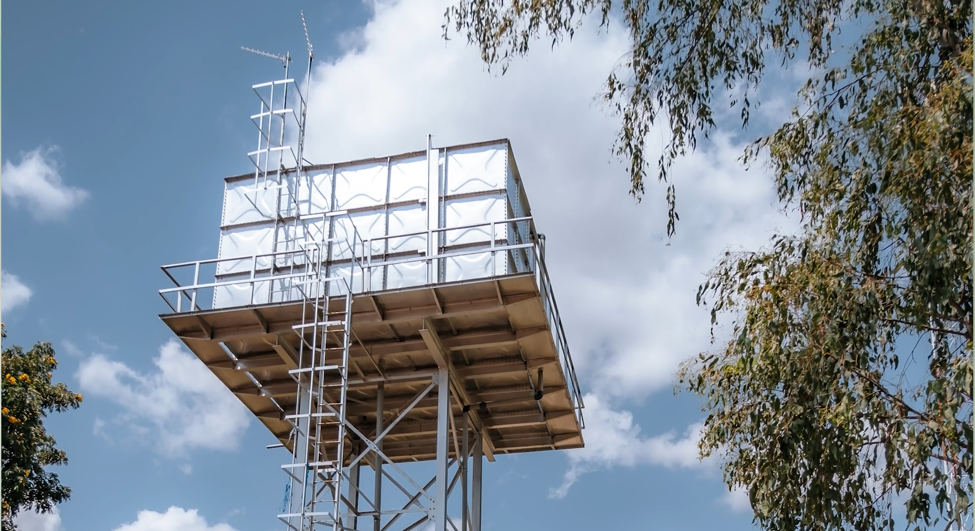

实拍图

“我们会将设计深度从方案初稿一路推进至 50%、75% 乃至 90%。每次用SketchUp模型推演和深化，都在帮我们排除盲点，直至最终交付出所有人都能看懂的施工图方案。”——尼克

条理化，让创造力自由释放

SketchUp 在赋予设计无限的探索空间外，也为尼克的工作流带来了一套严密的秩序感。诸如标签 (Tag)、群组 (Group)、组件 (Component)和 生成报告 (Report)等核心功能，帮助他将项目井然有序地从概念设计推进到施工图。

尼克将 SketchUp 和 LayOut 结合使用，用于生成工程量估算，将模型数据直接整合到图纸中，并为分包和现场工长制作出清晰易懂的施工图。其结果是形成了一个既严谨又自由的工作流——规范严密足以确保工程的可靠性，同时又足够灵活以激发创造力。

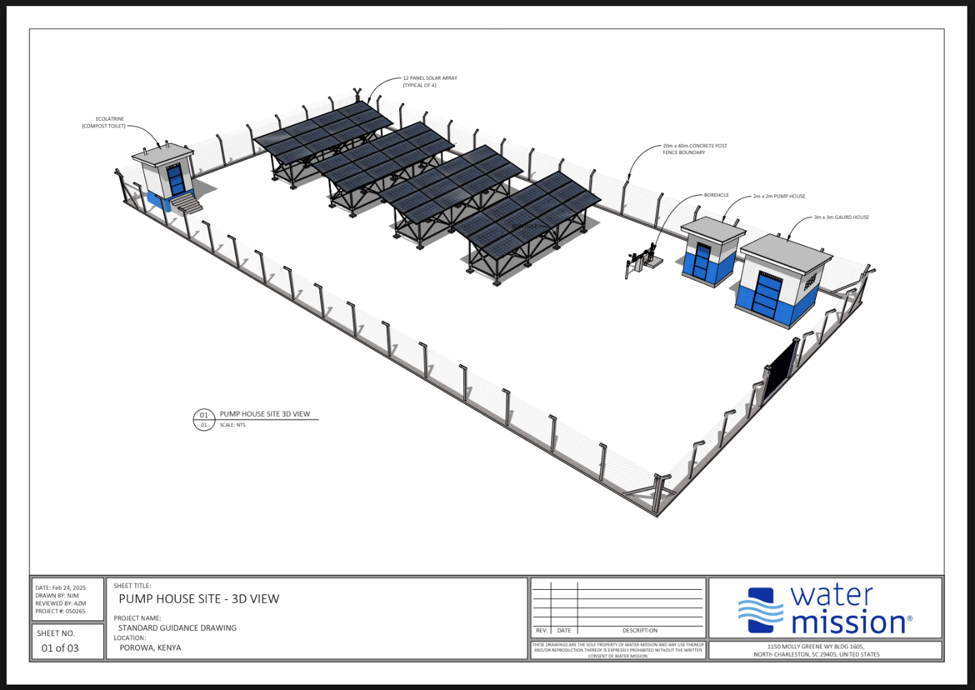

肯尼亚水利项目的泵房选址LayOut 图纸

“当现实环境给你戴上了重重枷锁，能有SU这样一个几乎不受任何限制的 3D 空间去尽情挥洒创意，这本身就是一种无与伦比的享受。”——尼克

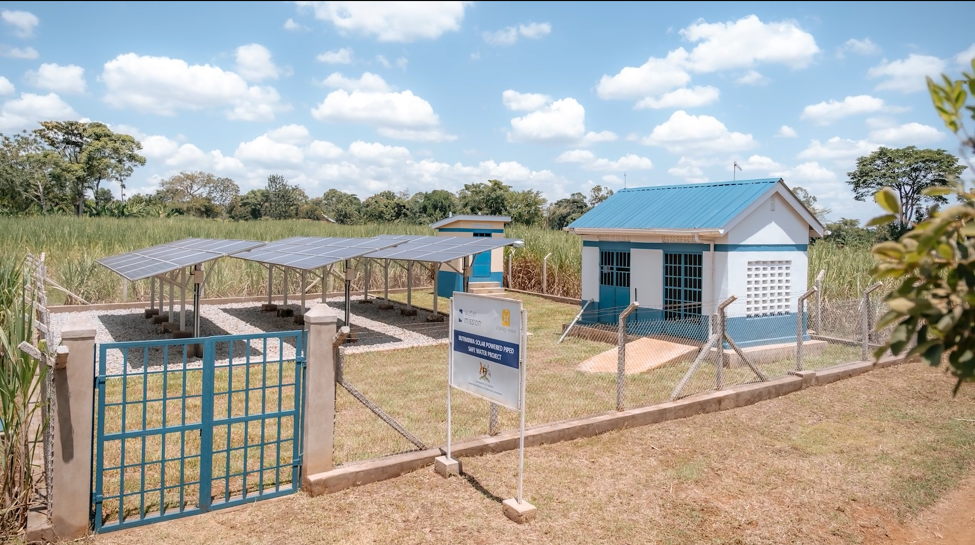

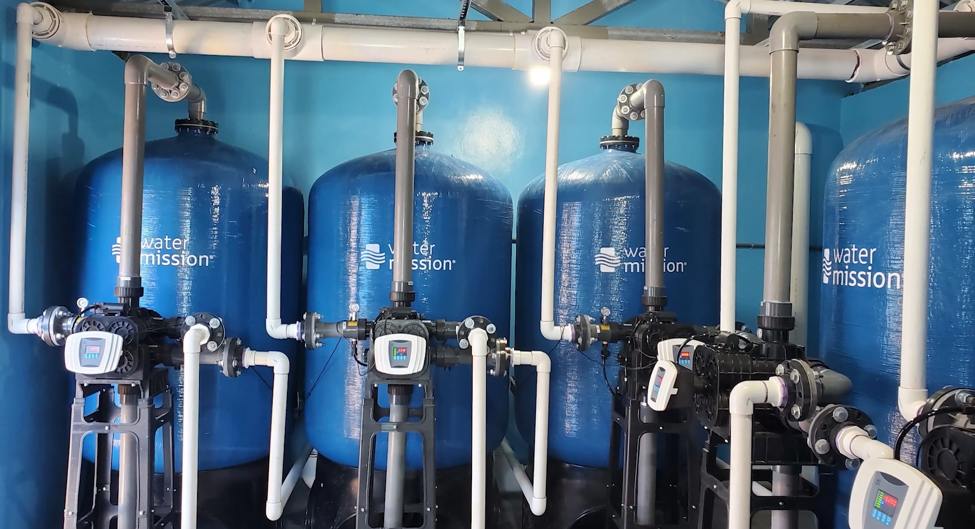

泵房实拍图

以“3D视觉叙事”建立共识

在尼克的创作过程中，“3D视觉化叙事”在推动项目成功中所扮演着重要角色。

他参与的许多援助项目都采用“社区共管”模式，这意味着当地民众不仅是基础设施建设阶段的协作者，更是未来的长期运维者。这时，SketchUp模型和图纸便成为了建立共识的工具——它们化作视觉化的故事，帮助所有人预见同一个未来场景。尼克经常回忆起工程师和社区成员围在图纸旁，共同探讨项目每一个施工细节的场景。

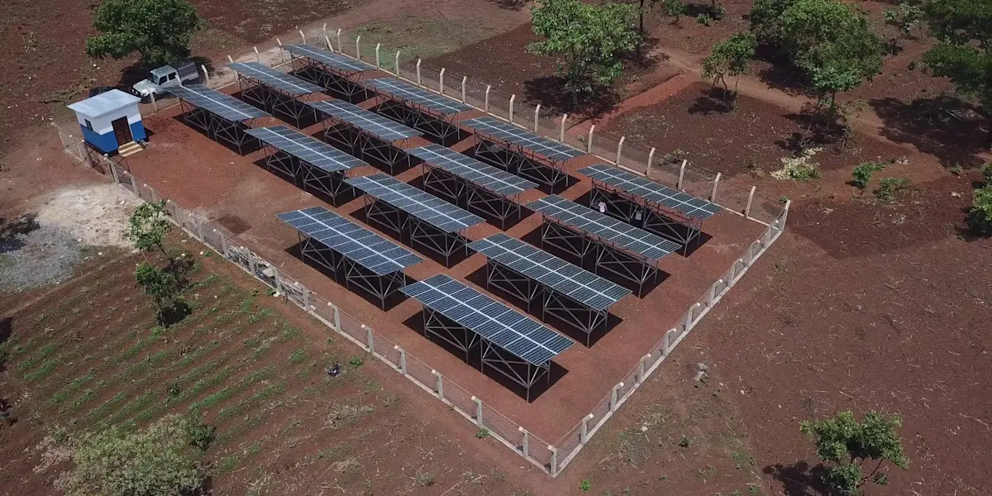

坦桑尼亚项目中太阳能支架的SketchUp模型

“这种视觉化共识带来了巨大的改变，它能瞬间点燃大家的参与热情，并产生强烈的主人翁意识。”——尼克

创造力带来现实效益

对尼克而言，创造力绝非抽象的概念，它是一件极其具体且有形的事物。他仍然记得在海地的一个学生项目：当时用SketchUp 模型规划设计的一座人行桥，后来在一次霍乱爆发期间成为了一条实实在在挽救生命的通道。诸如此类的经历塑造了他的职业道路，更成为了他至今坚守于人道主义事业的强大内驱力。

如今，每当一个项目顺利竣工，尼克最习惯做的一件事，就是将最终交付的施工图纸与现场的实景照片并排对比。看着那些曾经只存在于模型中的设计，如今正切实地为社区提供着清洁的饮用水，这份沉甸甸的社会回馈，是对他职业生涯的最高赞誉。
