用SketchUp设计太阳能系统，准确率竟高达98%

在太阳能行业中，高效、精准以及清晰沟通清晰至关重要。来自印度的Kirloskar Solar 太阳能技术公司致力于提供先进的清洁能源解决方案，他们用SketchUp在场地研究和日照评估中的准确率竟高达 98%。高效的秘诀是啥？SketchUp！

Q：为什么 SketchUp 对你们的业务至关重要？

在 Kirloskar Solar，我们的使命是为住宅、商业与工业客户提供先进且高效的太阳能解决方案，加速全球向清洁可再生能源的发展。我们为客户提供包括太阳能光伏组件、逆变器、太阳能水泵在内的全方位太阳能产品。

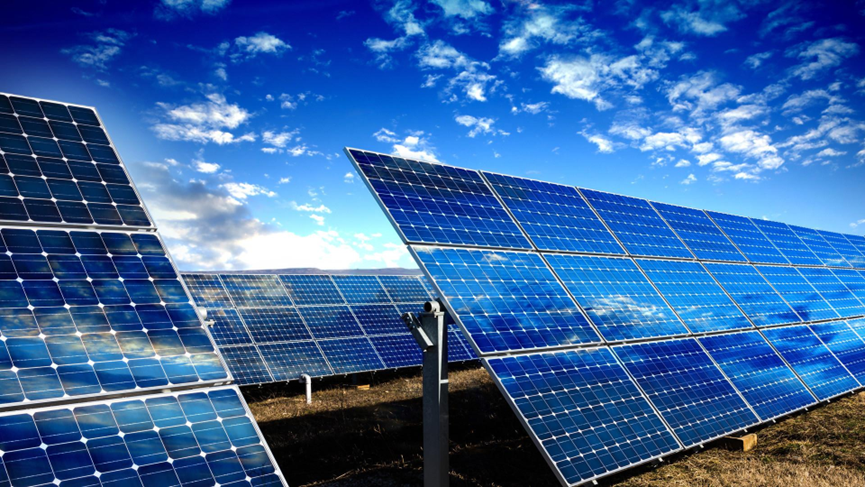

图片来源

借助 SketchUp，我们能够设计并实施与客户现有基础设施无缝集成的太阳能系统。我们的设计团队会使用 SketchUp 构建屋顶和建筑结构的详细三维模型，帮助工程师制定精准的安装成本与系统组件预算。有了SketchUp，我们在场地研究和日照评估中的准确率高达 98%，确保了安装方案可实现最佳性能。

模型库中“太阳能水泵”模型资源

SketchUp的核心优势：

容量估算：通过模拟屋顶空间与环境条件，精准计算所需太阳能板的数量和整体发电能力。

客户沟通：将安装计划以可视化形式呈现，便于客户理解和快速审批。

减少错误：简化安装流程，降低出错风险，提高整体成本效益。

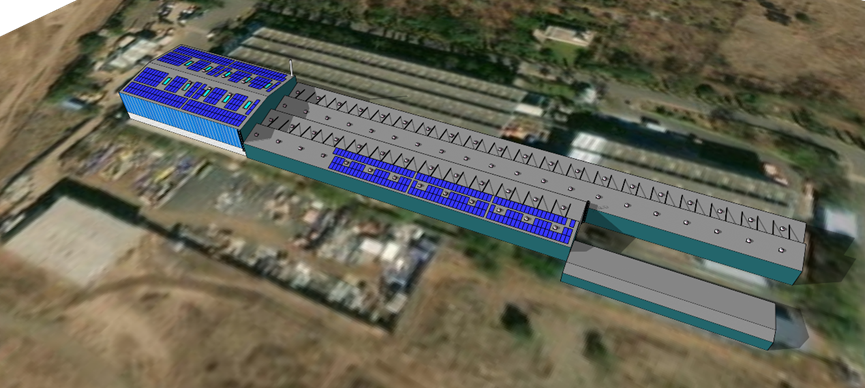

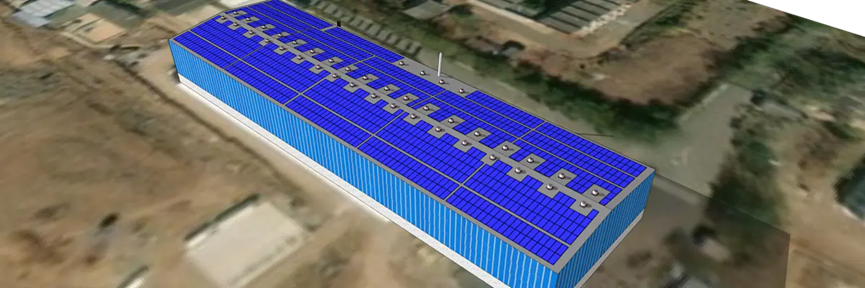

用 SketchUp 搭建大型建筑太阳能板模型

Q：你们的可视化流程在各个项目中是否保持一致？

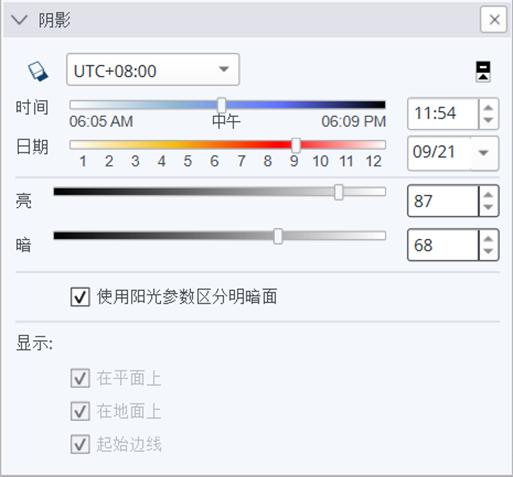

我们的太阳能安装项目遵循统一的工作流程，其中阴影分析是确保每套系统高效且耐用的关键环节。通过 SketchUp 的阴影功能，我们可以模拟阳光在特定地理位置下与建筑模型的交互过程，从而在三维虚拟环境中优化太阳能板的布置与性能表现。这项功能有助于我们提前识别可能影响发电效率的遮挡物，如周围的建筑、树木或其他结构。

利用详细的 3D 模型，我们可以生成每个项目的日照数据，并将其可视化为热力图。图中会标出日照充足与日照较弱的区域，方便我们将太阳能板优先布置在阳光最充足的区域。通过这种方式，我们最大限度地降低了遮阴带来的能量损失，同时也帮助客户获得更优的投资回报。

我们通常会创建屋顶或指定区域的3D模型，并输入每块太阳能电池板的具体尺寸和功率。通过精确测算可用空间可容纳的电池板数量，综合考虑遮挡效应和最佳安装角度，即可估算出系统的总容量。

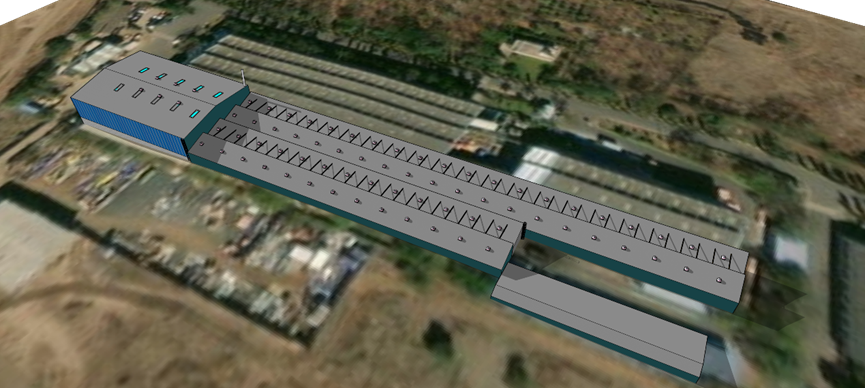

用 SketchUp 创建的太阳能建筑模型

此外，我们还会将这些 3D 模型导入瑞士光伏模拟软件 PVsyst ，以进一步提升数据精度和能效预测分析。

我们曾经有个项目，建筑内部有大量支撑结构，导致形成多重阴影。我们用 SketchUp 制作了一个包含多个视角变化的动画视频，向客户更直观地展示了哪些区域在不同时间会被阳光照射、哪些区域会被遮挡。

Q：你们在SketchUp中最常用哪些功能？

在我们的日常建模工作中，SketchUp 自带的功能已经足够强大，其中“地理定位（Geolocation）”与“3D模型库（3D Warehouse）”是我们最常使用、也最为依赖的两项核心工具，极大提升了建模效率。

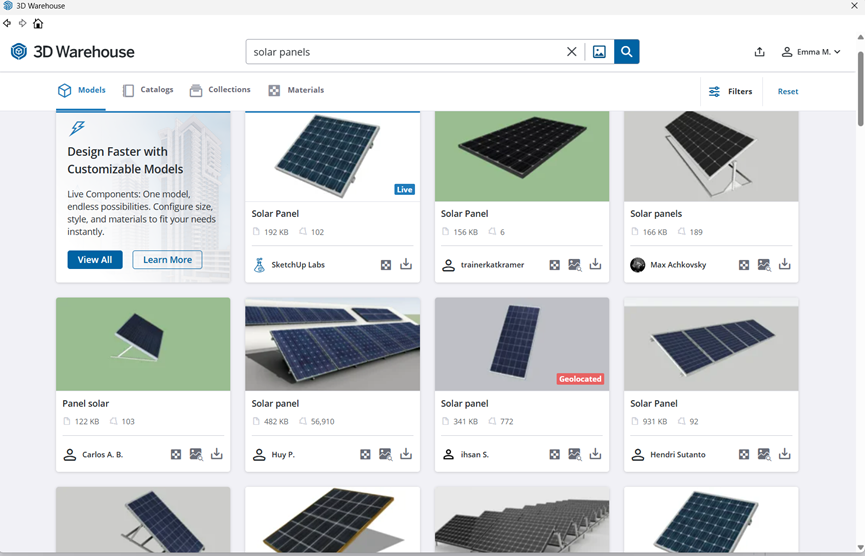

模型库中“太阳能板”模型资源

地理定位功能可以帮助我们精准设定项目的真实位置，确保模型能够真实反映项目所在地的地理环境。这在太阳能设计中尤其重要，因为只有明确项目的纬度、经度和地形特征，我们才能准确模拟该地点的太阳辐射和阴影变化情况。

【教程】如何让SU模型自带“GPS"？添加场地3D建筑+地理位置信息攻略来了

3D 模型库是一个非常庞大的模型资源库，让我们无需从零开始建模。模型库里有大量高质量的现成模型组件，比如太阳能板、通风设备、楼梯以及其他常见建筑构件。将这些预制模型快速整合到项目中，不仅提升了建模效率，也有助于保证建模标准的一致性，并减少人为错误的发生。

模型库里可参数化调节的“太阳能板”实时组件模型资源

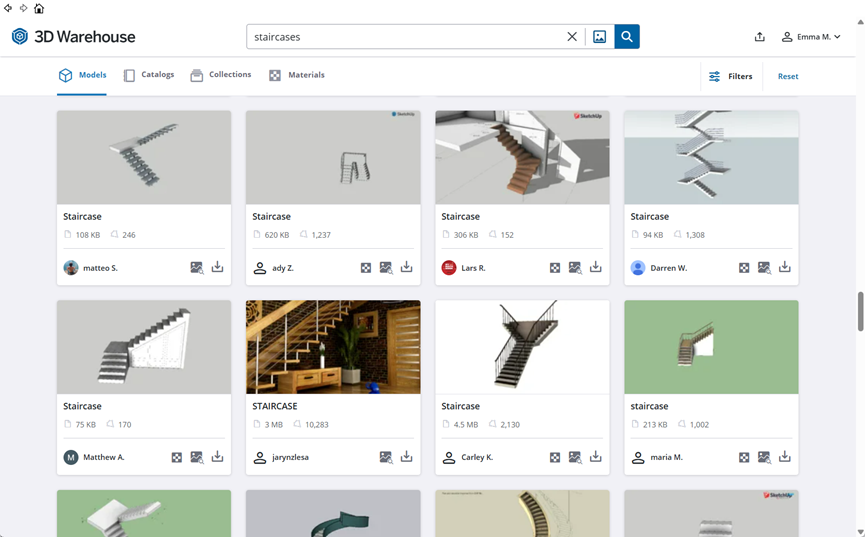

模型库中“楼梯”模型资源

Q：你们会为客户推荐哪种类型的太阳能板和安装配置？

对于有太阳能系统安装需求的客户，我们通常推荐使用功率在460W 到 550W 之间的高效组件。这类太阳能板适用于屋顶和地面两种安装方式，能提供稳定可靠的能源输出，适配范围广。建议客户根据自身项目的具体条件选择组件类型，同时我们对品牌保持中立态度——因为这一功率段的主流产品在外形尺寸上差异不大。

在屋顶系统方面，我们会根据屋顶类型进行针对性设计。对于钢筋混凝土（RCC）屋顶，我们推荐使用固定倾角的安装结构，坚固且耐用；而对于金属屋顶，我们通常采用配重式或夹具式安装系统，这类方式无需在屋面打孔，有效降低渗漏风险。

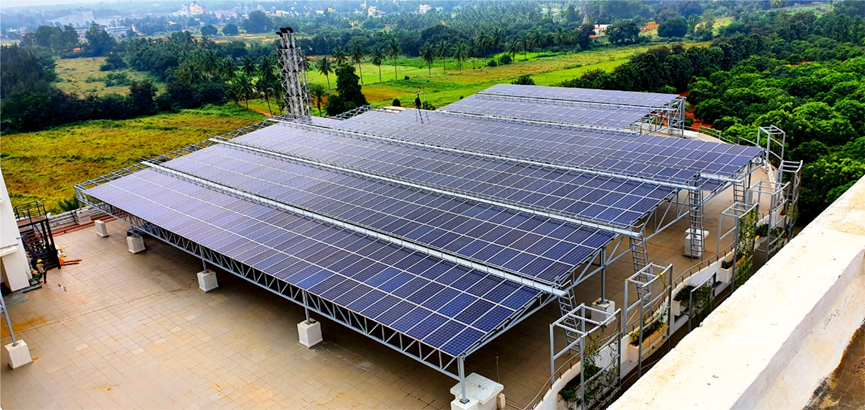

RCC屋顶，图片来源

在设计地面安装系统时，我们会综合考虑地形特征与可用空间，选择最优的安装方式。例如采用单轴或双轴太阳能跟踪系统*，以便在一天当中尽可能多地捕捉阳光。

*太阳能跟踪系统通过动态调节光伏组件朝向使单位捕捉光能达到最优效果。

模型库中“单轴太阳能跟踪系统”模型资源

我们曾将实际安装完成后的照片与之前在SketchUp中绘制的模拟效果进行对比，结果几乎一模一样，充分体现了SketchUp在建模精度上的可靠性。

此外，我们还会为客户提供详尽的安装成本估算报告，其中不仅涵盖了太阳能板本身的使用年限，也包括整套系统的性能与耐用性。这种透明的报价方式，能够帮助客户清晰地了解其投资在未来数年内所能带来的回报与价值。

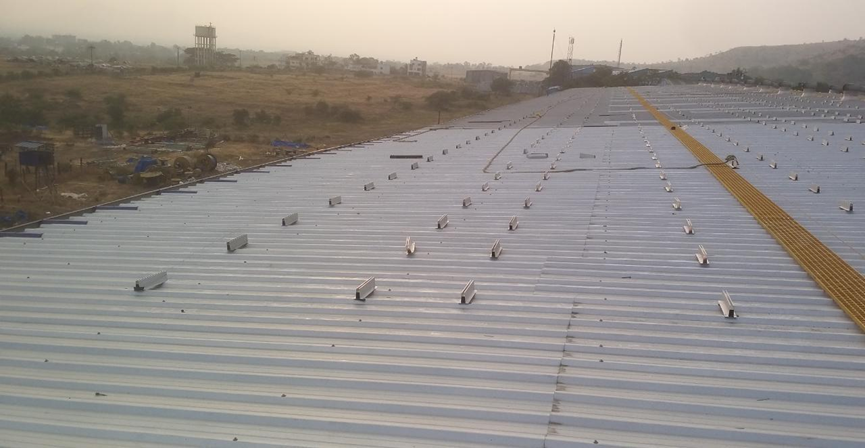

建筑屋顶上正在安装太阳能板的施工场景

借助 SketchUp 生成的 3D 模型，我们可以直观展示如何在系统成本、发电效率以及现场实际条件之间找到最佳平衡，从而为客户推荐最合适的安装方案。

SketchUp模型中太阳能板的局部特写

Q：Kirloskar Solar 接下来有哪些新计划？

我们目前正在与印度最大的能源企业 NTPC 展开重要合作，计划在印度的七个邦推进一个总容量达 47 兆瓦的大型太阳能项目，项目地点包括：恰蒂斯加尔邦、中央邦、北方邦、喀拉拉邦、古吉拉特邦和阿萨姆邦。整个项目涵盖屋顶与地面安装两种类型，其中屋顶系统分配了 14.74 兆瓦，地面系统为 32.29 兆瓦。

该项目充分体现了我们在太阳能领域中所承接项目的广度与复杂性，同时也涉及多种建筑结构类型，包括金属屋面和 RCC（钢筋混凝土）屋顶。

关于 Kirloskar Solar

图片来源

Kirloskar Solar 专注于为各类用户提供可持续的清洁能源与节能解决方案，服务领域广泛，涵盖医疗、酒店、汽车、商业、教育、农业与制造业等多个行业。公司产品组合包括太阳能光伏组件、并网组串式逆变器、并网集中式逆变器、离网逆变器，以及适用于不同场景的离网与并网电源系统。

感谢Shusen.Zhao帮助翻译工作。
