雅加达地标天桥和新总统府，用SketchUp突破施工限制

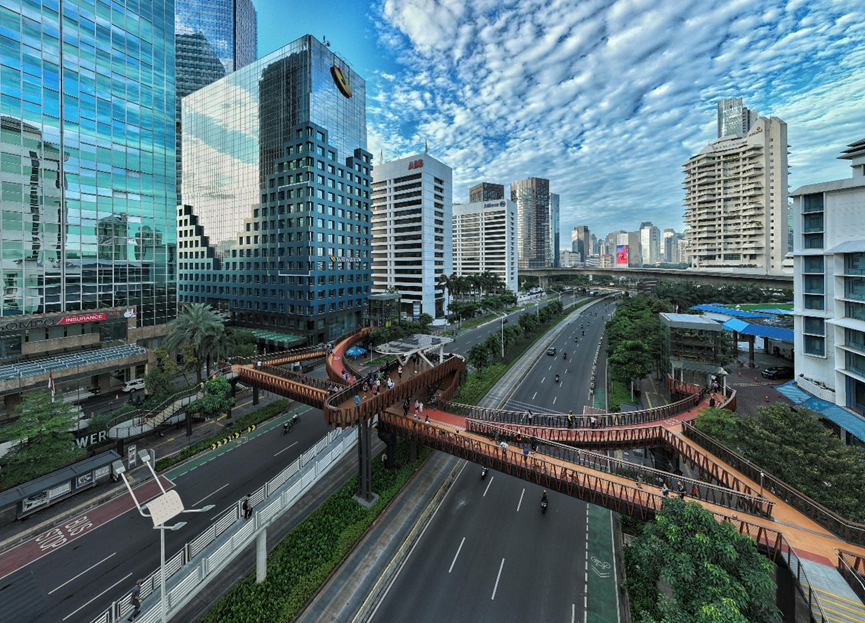

皮尼西天桥，图片来源

印尼设计公司 Arkonin 在雅加达皮尼西天桥（Pinisi Crossing Bridge）和IKN Nusantara新总统府等项目中，将传统文化与现代工程巧妙融合，使用 SketchUp 突破施工限制，提升团队协作效率，助力雅加达城市天际线焕然一新。

我们与 Arkonin 团队进行了深入交流，了解他们如何设计这两项兼具美感与挑战性的地标性工程：皮尼西天桥与新总统府，这两个项目都展现了极高的创意和协作能力。

Q：皮尼西天桥的设计灵感来源于哪里？

皮尼西天桥的构想，远不止是一座供行人和骑行者通行的桥梁，它更是一座象征现代交通理念的城市地标，旨在提升城市通达性，同时向印尼悠久的海洋文化致敬。在桥梁建成前，骑行者在繁忙的 Jalan Sudirman 至 Simpang Senayan 路段并没有合适的掉头通道。雅加达州长希望能打造一座安全、便捷的桥梁，让骑行者不再绕远，大幅提升出行效率。

桥梁的设计灵感源自印尼南苏拉威西传统帆船——皮尼西帆船（Pinisi）。设计团队将现代工程技术与传统文化相融合，使整座桥呈现出极具辨识度的剪影，既有文化象征意义，也体现时代进步。

为确保无障碍通行，桥上特别设有一部可同时容纳八辆自行车的大型电梯，方便包括行动不便人士在内的所有人使用。整座桥采用新月形结构，不仅美观，也增强了整体的结构强度。橙色钢制栏杆点缀着“Langkan”传统围栏图案，展现出雅加达本地的传统工艺之美。

桥上还设有抬升的观景平台，让每位过桥的人都能尽览城市天际线，感受印尼最繁华商业走廊的生机与活力。

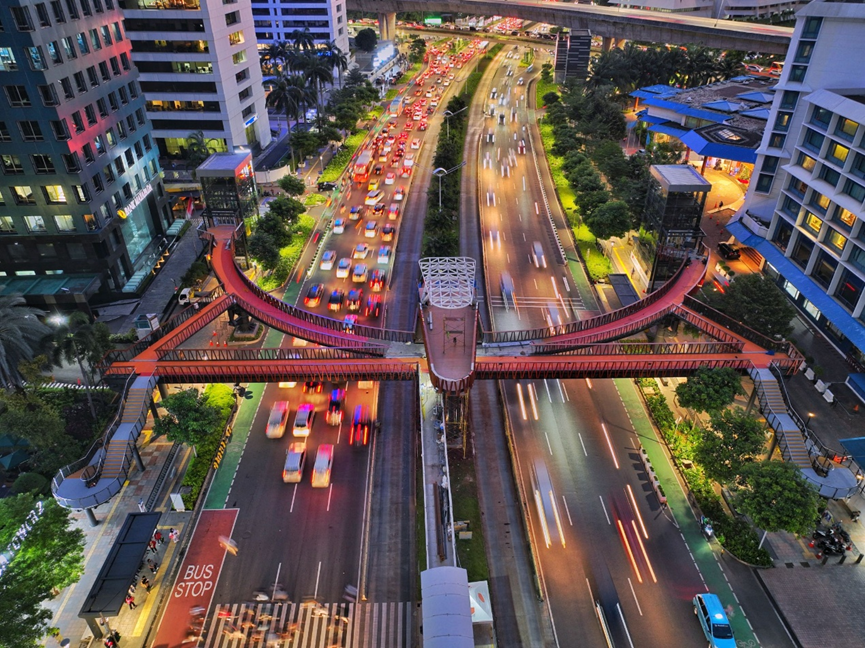

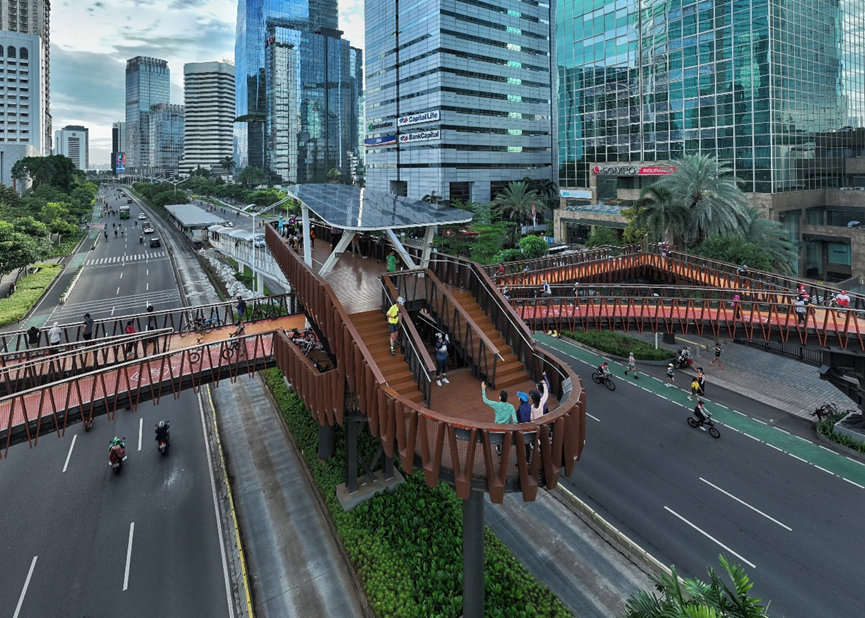

皮尼西天桥，背景是高楼林立的城市景观

自 2022 年开放以来，皮尼西天桥迅速成为市民和游客喜爱的拍照打卡地，象征着雅加达的坚韧与发展。从桥上的皮尼西平台俯瞰全城，人们仿佛能亲身感受到这座城市从传统走向未来的转变。

Q：Arkonin团队在皮尼西天桥项目中是如何应用SketchUp的？

作为一家多专业融合的设计公司，清晰地向不同部门与合作方传达设计构想是我们工作的重点。SketchUp让我们的建筑团队能够快速构思方案、探索不同可能性，并在整个规划过程中保持设计的精准度。

在桥梁设计阶段，我们需要直观展示结构调整的过程。我们用 SketchUp 建立桥梁的初步形态模型，模拟原有结构，并添加如自行车通道等新元素。这些模型不仅帮助表达设计理念，也传达出整体的美学风格。

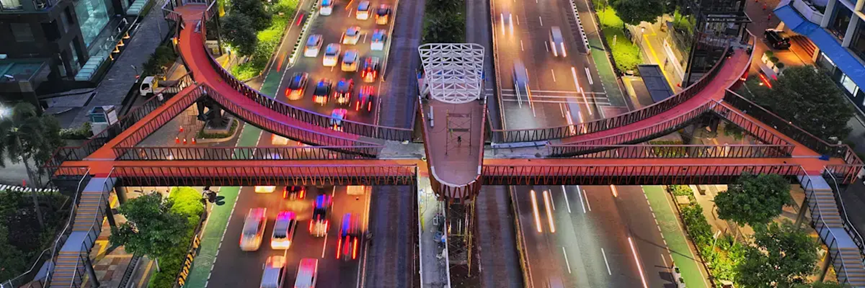

皮尼西天桥

SketchUp 最大的优势之一是能迅速创建可灵活操作的 3D 模型，方便团队在设计初期可以专注于结构的整体形态与流线，这对于早期方案讨论与展示尤为关键。进入工程细化与施工图阶段后，我们的工程团队会转向使用 CAD 绘制二维图纸。

我们特别重视桥梁结构的轻量化（尤其是中段区域），以减轻对下方道路的承重压力。原有桥梁存在楼梯狭窄、结构老化的问题，既不安全也不便通行。为解决这些问题，我们采用中空钢梁与预应力混凝土结合的混合结构方案，打造一座既轻便又坚固的桥梁。这种混合结构在耐用性与施工效率之间取得了良好平衡，也确保了外观的美观性。

此外，SketchUp 还帮助建筑师清楚地理解不同材料间的相互作用，尤其是在钢结构与混凝土的结合处。借助 SketchUp 的动态三维建模与场景功能，团队直观展现了桥梁是如何从原有结构演变为全新设计的。

这种可视化方式对与结构工程师的沟通尤为关键，使他们能够明确理解设计思路，确保不同专业间步调一致。得益于 SketchUp ，我们显著提升了项目流程的协同效率。

图片来源

一个系统化、迭代推进的项目执行流程

借助 SketchUp，我们的设计团队不断进行方案迭代与优化，确保每一个组件在进入生产和施工阶段前都具备足够的实用性与完善度。这种以 3D 模型为核心的协作方式，显著提升了设计与工程团队之间的工作效率，也保证了项目最终成果在美观性与功能性上的双重达成。

整个项目流程遵循一套结构化的工作模式。首先，我们会搭建一个清晰完整的基础模型，作为后续工程团队、设计部门以及外部承包商协作的参考依据。

关键步骤包括：

1.建立基础模型：这是整个项目的出发点，设计必须严谨可靠，因为它会贯穿项目始终，作为所有设计工作的参照框架。

2.划分工作任务：在基础模型完成后，我们将项目内容拆分成不同的模块或任务范围，让各团队可以并行处理不同部分，提升整体效率。

3.统一坐标定位：为了在后期合并模型时保持准确性，所有模块都必须在统一坐标系统下进行建模，确保每部分在空间中的位置精确无误。

4.“原位复制粘贴”策略：通过“原位粘贴”将各部分模块整合回总模型，确保组件之间准确对齐，避免出现偏移或错位，保证项目整体的一致性。

5.整合输出总模型：随着项目推进，所有设计内容最终汇总为一个完整模型，既符合最初的设计目标，也为后续施工和交付提供了清晰蓝图。

Q：在设计和施工阶段遇到了哪些挑战？是如何解决的？

在设计最初阶段，我们曾考虑在桥梁两侧设置长坡道供骑行者通行，但这种方案需要约250米的空间，难以实现，最终决定以电梯取代坡道。电梯系统让骑行者无需扛车就能轻松上下桥，同时也提升了桥梁的无障碍水平和视觉美感。竣工后它迅速成为当地的地标性建筑。

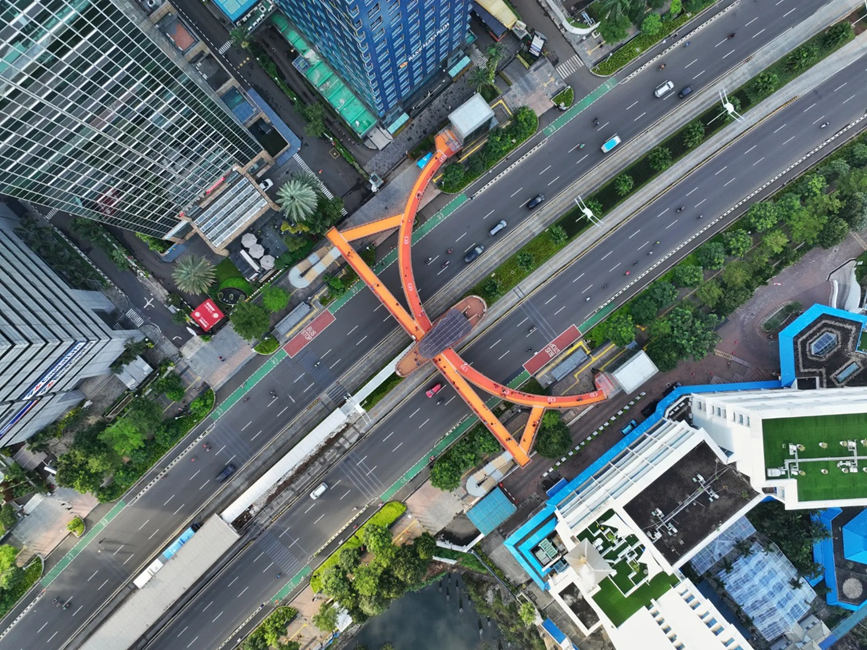

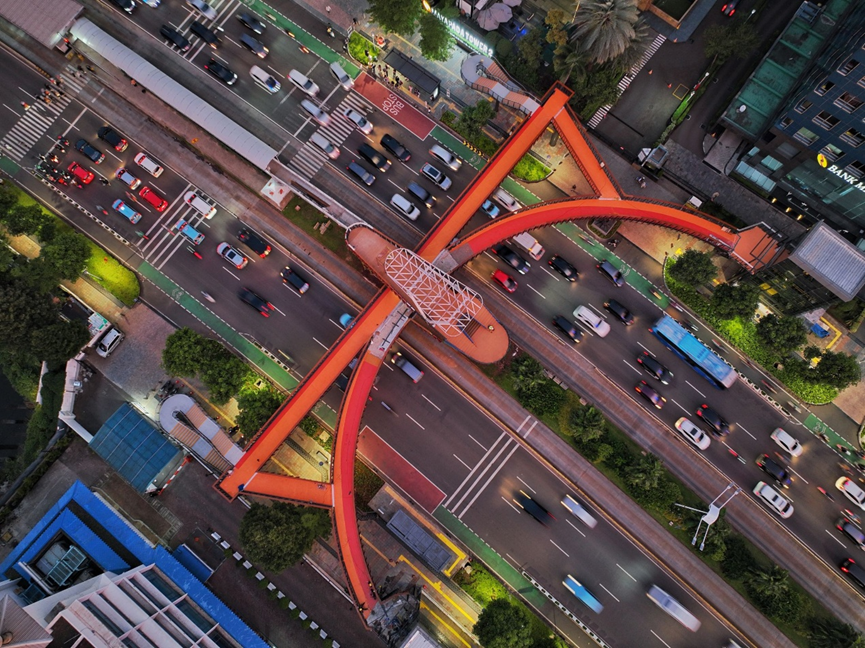

皮尼西天桥鸟瞰图

施工过程中，面临的最大难题之一是极为严格的施工时间限制。为了避免影响交通，施工只能在每天晚上12：00-凌晨5：00进行。我们要对施工进度进行详细规划，确保每项作业都严格在允许时间内完成。

为了加快施工并减少对周边环境的干扰，我们采用了预制桥梁构件及轻质材料，只需极少的脚手架，同时加快了安装进度。借助这种方式，新桥建设期间，原有桥梁依旧能够正常使用。

此外，桥梁位于地铁隧道正上方，这也为设计与施工带来了更多挑战。我们必须确保施工不会对地铁隧道的结构安全造成任何影响。通过 3D 建模进行可视化，极大提升了设计与工程团队之间的沟通效率，确保各阶段之间无缝衔接，最大限度地减少返工。

和大多数大型项目一样，设计模型在整合过程中常常会出现结构冲突。我们通过定期对整体模型进行复审与协调，有效解决了这些问题。整个过程中，SketchUp 提供了极大帮助，使团队能迅速识别并排除设计冲突，保障项目顺利推进。

Q：Arkonin最近完成了印尼新首都总统府与总统办公室的设计工作。在这个项目中，SketchUp的哪些功能最为关键？

本项目的基础设计由 Siluet Nyoman Nuarta（SNN）团队完成，设计深化与详细工程规划由 KSO Yodya Karya 与 Arkonin 联合团队负责。

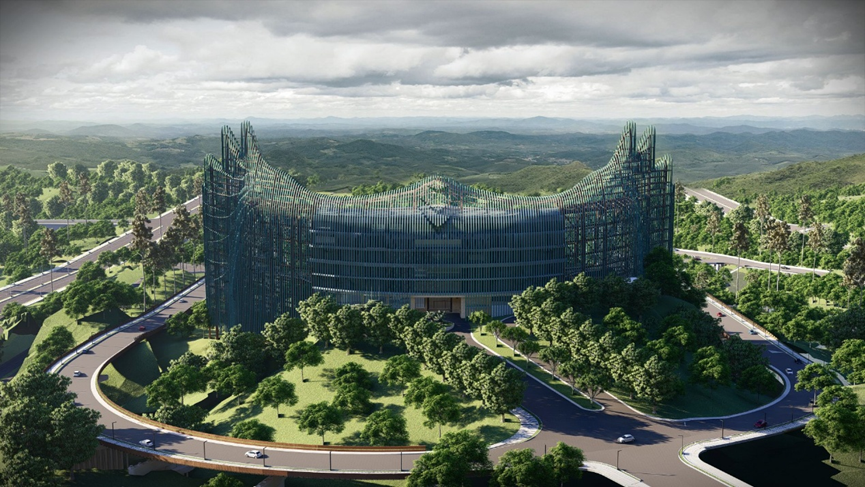

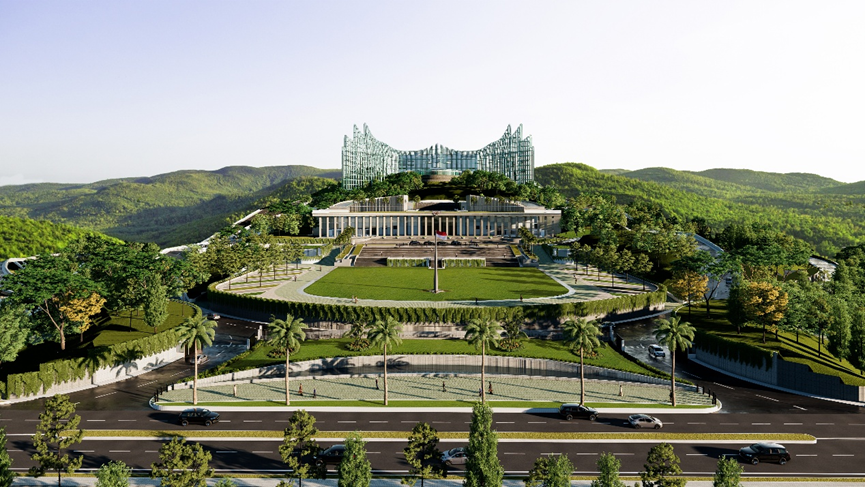

IKN Nusantara总统府及总统办公室，图片来源

在 IKN Nusantara 总统府与总统办公室的设计过程中，SketchUp 被广泛应用。从最初的方案构思，到以 Garuda（神鹰）为灵感的外立面建模、3D 模拟展示，再到动画演示建模，SketchUp 都扮演了关键角色。

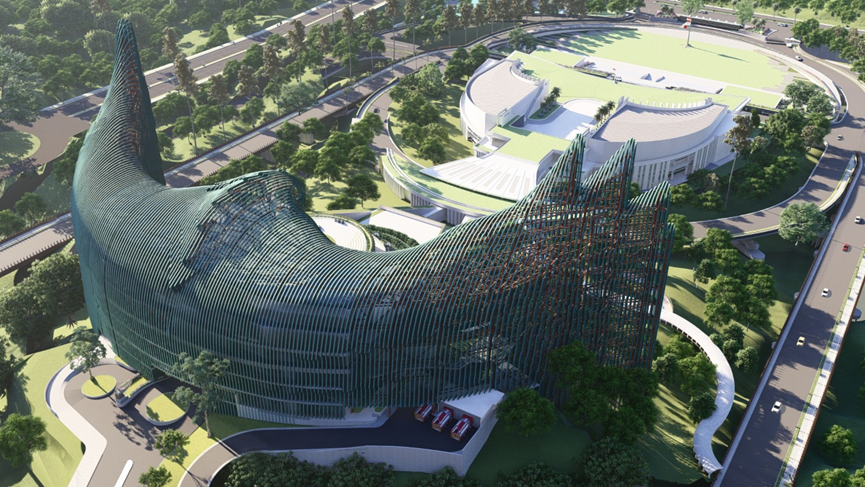

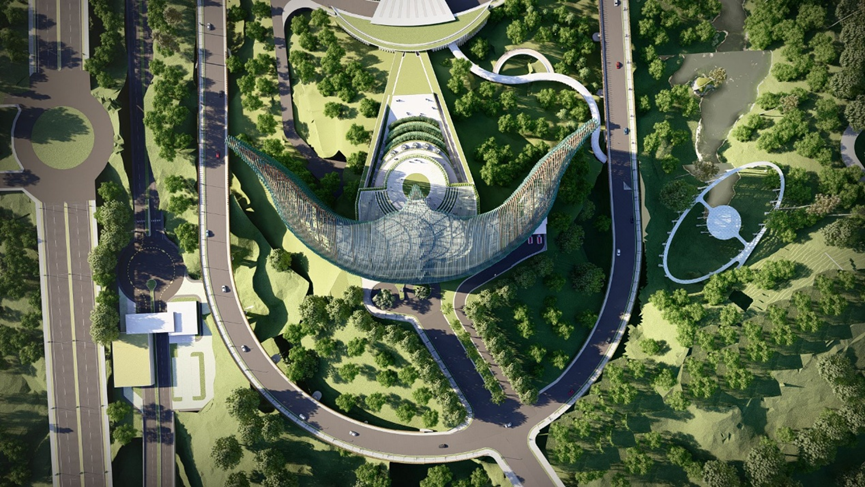

IKN Nusantara总统府及总统办公室，图片来源

此外，SketchUp能快速生成带有等高线的场地模型，使我们能够分析行人与车辆的通行路径，更全面地把握整体场地的交通流线与使用逻辑。

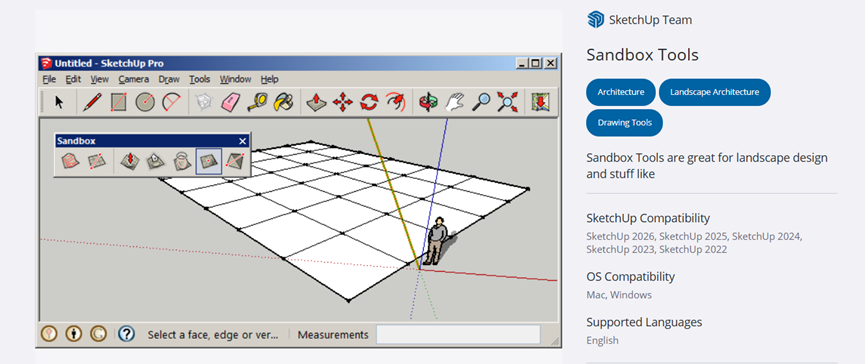

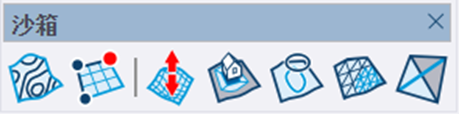

在处理地形时，SketchUp 的 Sandbox Tool（沙盒工具）发挥了重要作用。由于 IKN 地形起伏复杂，地形建模在整个设计过程中尤为关键。借助沙盒工具，团队可以灵活调整地形，顺利推进景观设计等与地势密切相关的阶段。

融合可持续、创新与文化传承

设计团队用 SketchUp 对该项目的外立面所带来的遮阳效果进行了深入分析，帮助我们全面理解建筑立面与日照之间的互动关系，并通过自然遮阳手段提升建筑的整体能效。

建筑立面采用的鳍片材料为氧化黄铜，不仅具备良好的耐候性，还几乎无需维护。将创新材料与精密建模相结合，既确保了建筑外观的独特性与美感，也实现了长久的结构耐用性和实用功能，有效降低了后期维护频率，同时提升了整体节能表现。

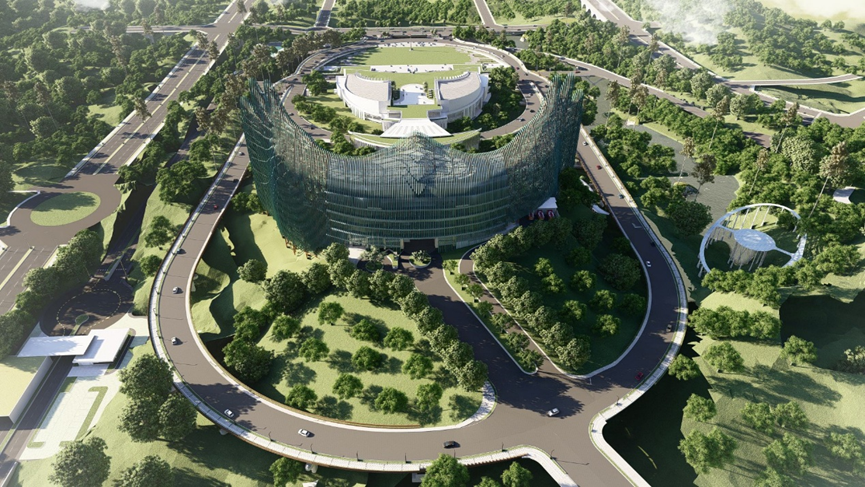

IKN Nusantara总统府及总统办公室，图片来源

在 Nusantara 的城市规划设计中，我们使用 SketchUp 进行基础设施、公共空间、住宅区及政府办公区的整体布局与模拟。该软件使我们能够直观地呈现并优化总体规划，确保 Nusantara 所追求的未来城市目标——如可持续发展、城市联动性与高质量公共空间——得以有效融合。

IKN Nusantara总统府及总统办公室，图片来源

用SketchUp快速生成 3D 城市体块模型，团队能够高效评估区域的步行友好程度、交通连通性与城市密度等关键指标，这对实现 Nusantara 智慧城市的目标至关重要。

Q：你们是如何开始使用 SketchUp 的？又是如何将它推广到公司内部的？

起初，我们将 SketchUp 用作建筑和总体规划阶段的概念建模。它上手简单，能很好地兼容 GIS 数据、渲染工具和建筑模拟软件，团队成员对它的接受度越来越高。

随着使用深入，SketchUp 逐渐发展为我们工作流程中的核心工具，提升了各专业之间的沟通效率，极大促进了城市设计师、建筑师、土木工程师、机电工程师、景观设计师与基础设施规划师之间的跨领域协作。

Q：在整个项目过程中，SketchUp 如何帮助你们提升设计效率与团队协作？

SketchUp 大大提升了团队沟通的清晰度与协作的精确度。它能快速、高效地生成准确的 3D 模型，因此在方案构思阶段和最终落地阶段都发挥着不可替代的作用，帮助团队从项目启动到交付始终保持顺畅的设计流程。

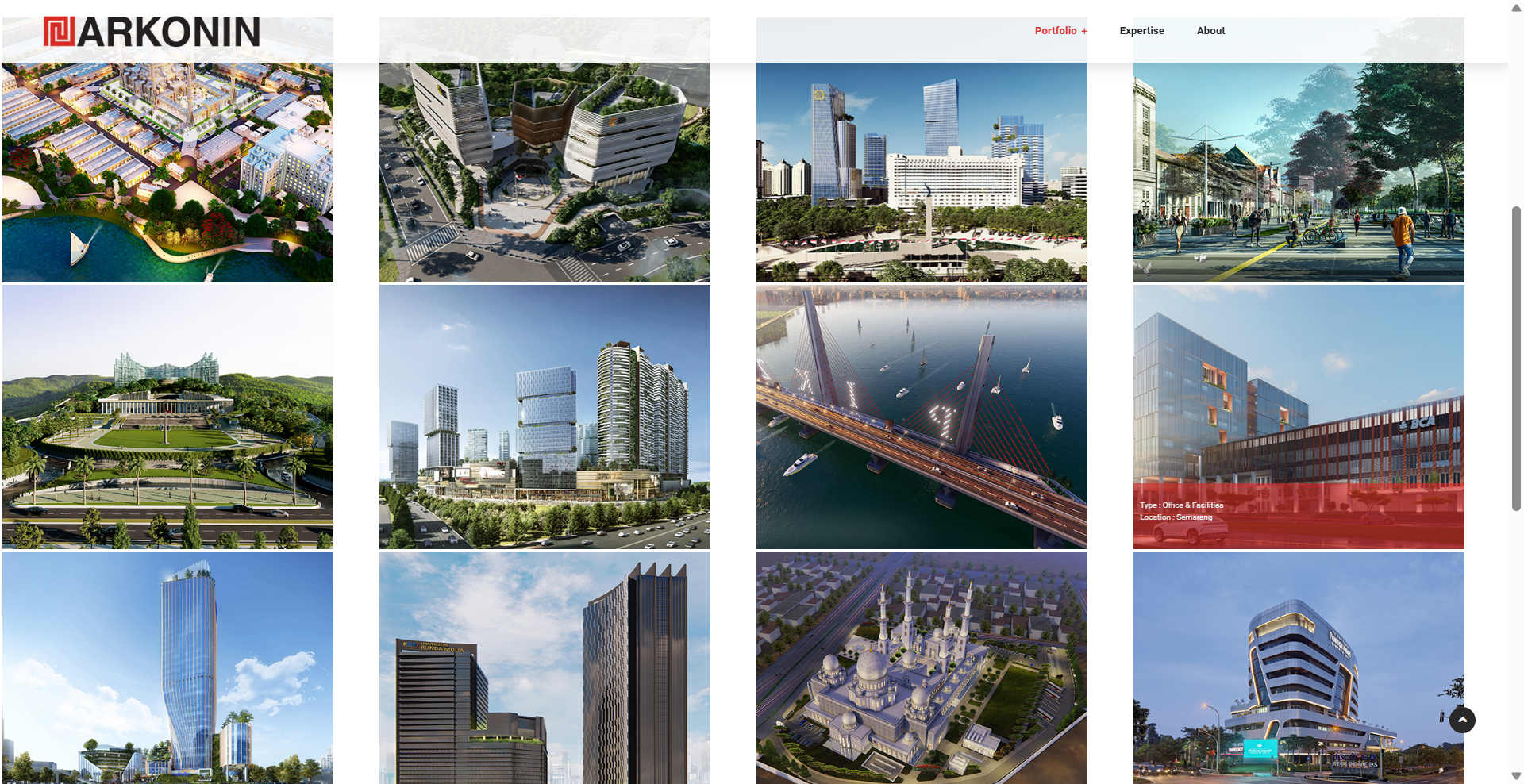

关于 Arkonin

图片来源

Arkonin 是印尼最受尊敬、最具影响力的设计与工程公司之一。凭借在各类项目中的丰富经验，Arkonin 参与了办公楼、购物中心、机场、交通枢纽、酒店、住宅区、文化中心、高尔夫球场、体育及休闲设施、工业建筑等多种建筑类型的设计与建设。

此外，Arkonin 的专业领域还拓展至城市规划、公路与桥梁基础设施、供水与排水系统、污水处理以及交通工程等多个市政与公共基础建设领域。
