从SUBIM到跨界应用，当SketchUp遇上“非主流设计玩家”陈宇晖

设计师必须科班？平面设计出身玩转建筑；

SU只能用来画草图？他用SU做BIM全流程；

施工图必须二维？他输出三维图工人秒懂；

艺术与技术对立？设备藏进茶几变艺术品。

陈宇晖：与其将他定义为一名建筑师，不如说他是一位非主流的设计玩家。从平面广告到世博会城市旧改，从机电发明到SketchUp跨界应用，他把艺术与技术完美捏合，有着另类经验和独到的落地能力。近年来陈宇晖突破独立设计师与设计院的籓篱，从优化工地营造的角度，把SketchUp“玩”得与众不同！

Q：可以向大家简单介绍一下自己吗？

独立设计师，非科班出身，入行很早。我是20世纪90年代上海滩的第一代平面设计师，25岁赴欧洲德国包豪斯游学，期间为贝蒂娜外婆设计苏州风格的乡村德国别墅开启建筑师生涯，近年来以时尚风格活跃在文旅建筑领域。现为中国建筑装饰协会会员、高级室内建筑师、上海威文建筑设计咨询有限公司总设计师。

代表作品：

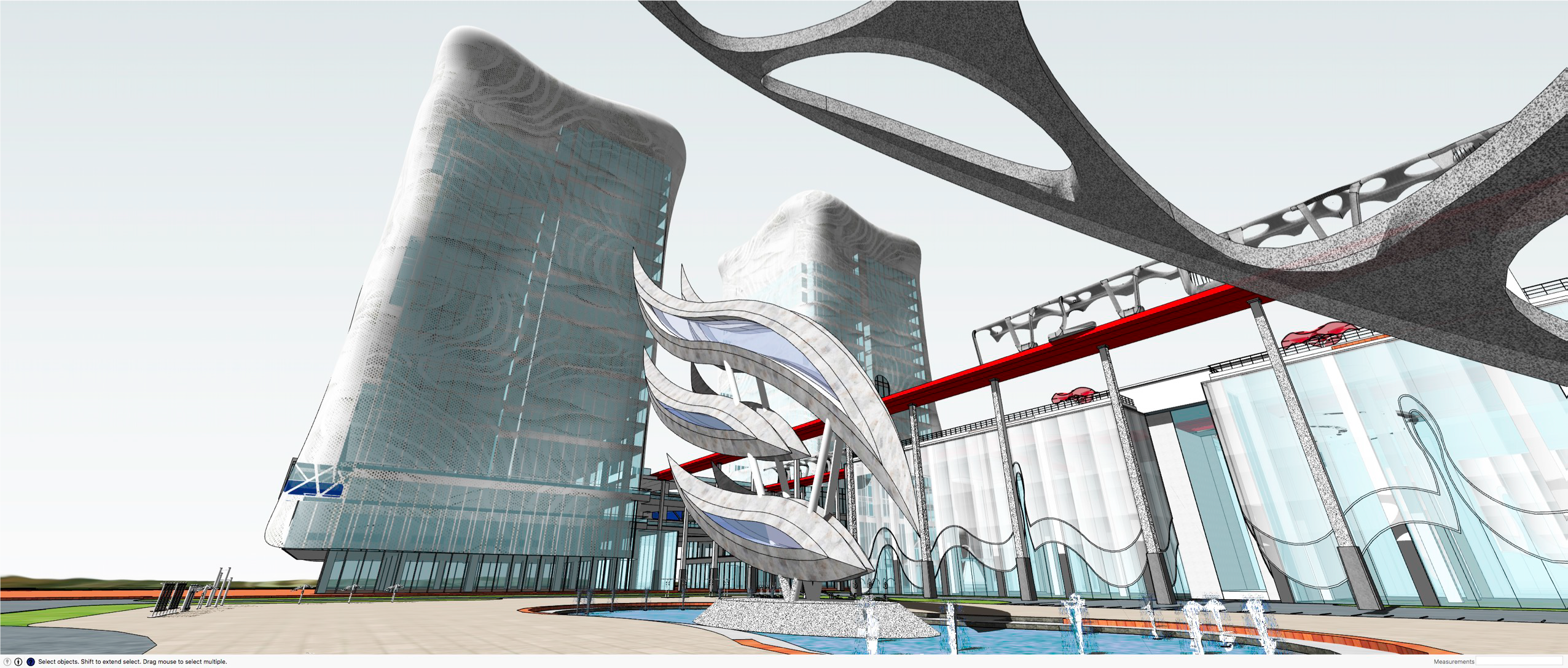

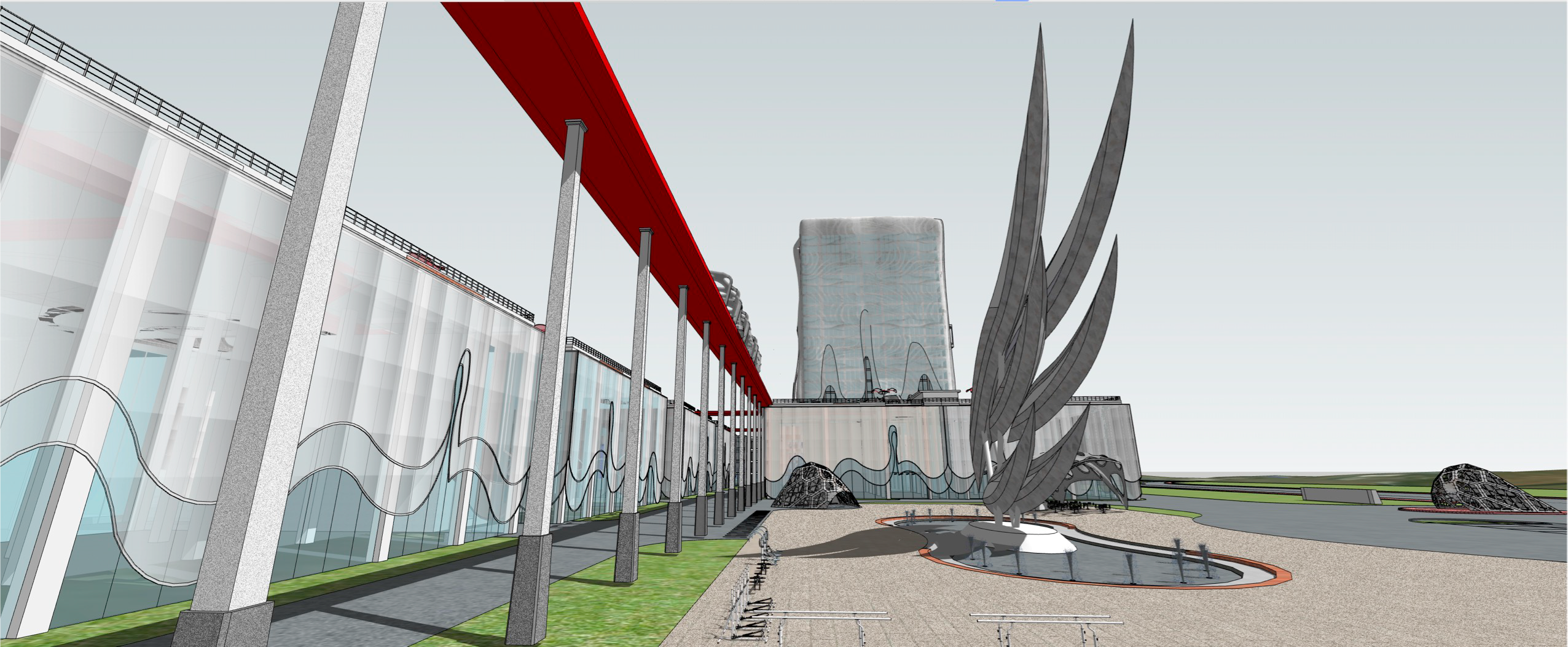

上海世博会-中国馆周边街区风貌改造设计

上海世博会-徐汇滨江规划馆设计

成都猛追湾RBD规划

2009具有里程碑意义的实验建筑-“陈家草堂”落成

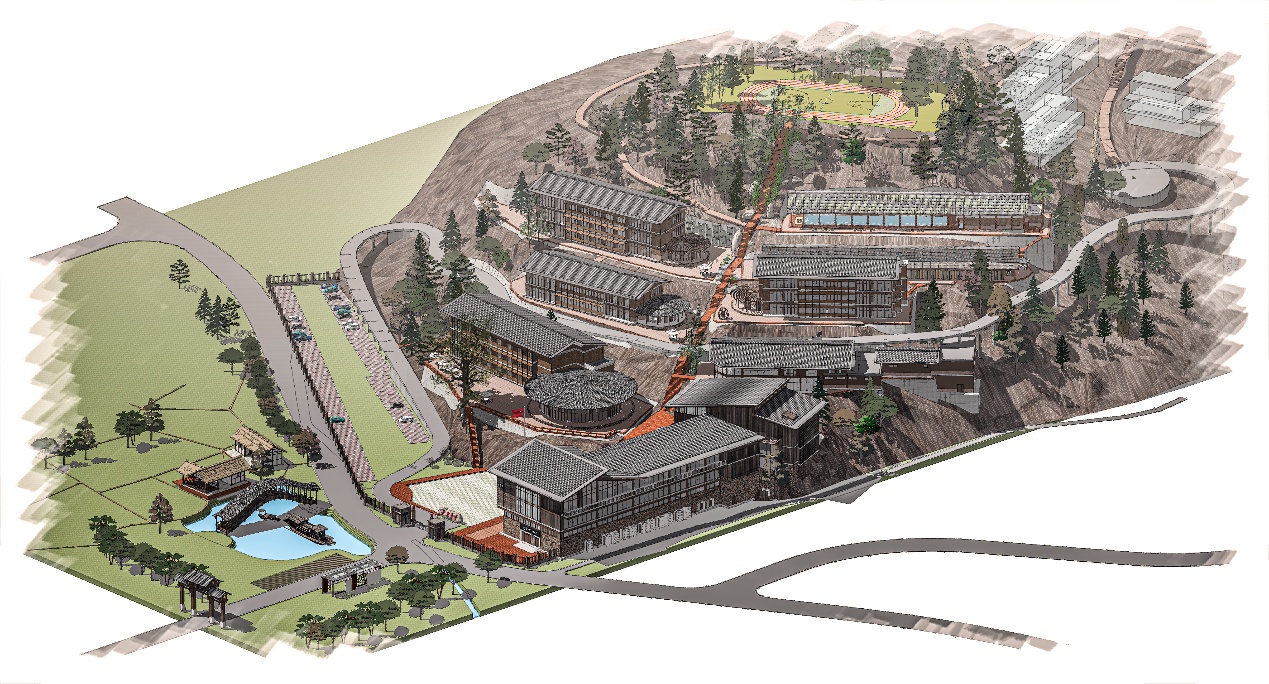

梵净山国际会议中心酒店设计

四川米易东方太阳谷“太阳宫”游客中心设计

瓦屋山瞭望塔项目

新作：故宫紫金书院昆山分院

四川米易东方太阳谷“太阳宫”游客中心设计

崇明岛老宅：陈家草堂

Q：何时开始接触SketchUp?

与SU的初遇：一场命中注定的“软件恋爱”，最开始接触SketchUp是一个澳大利亚留学生推荐的。SketchUp的风格样式像宫崎骏的漫画，让我一见钟情。

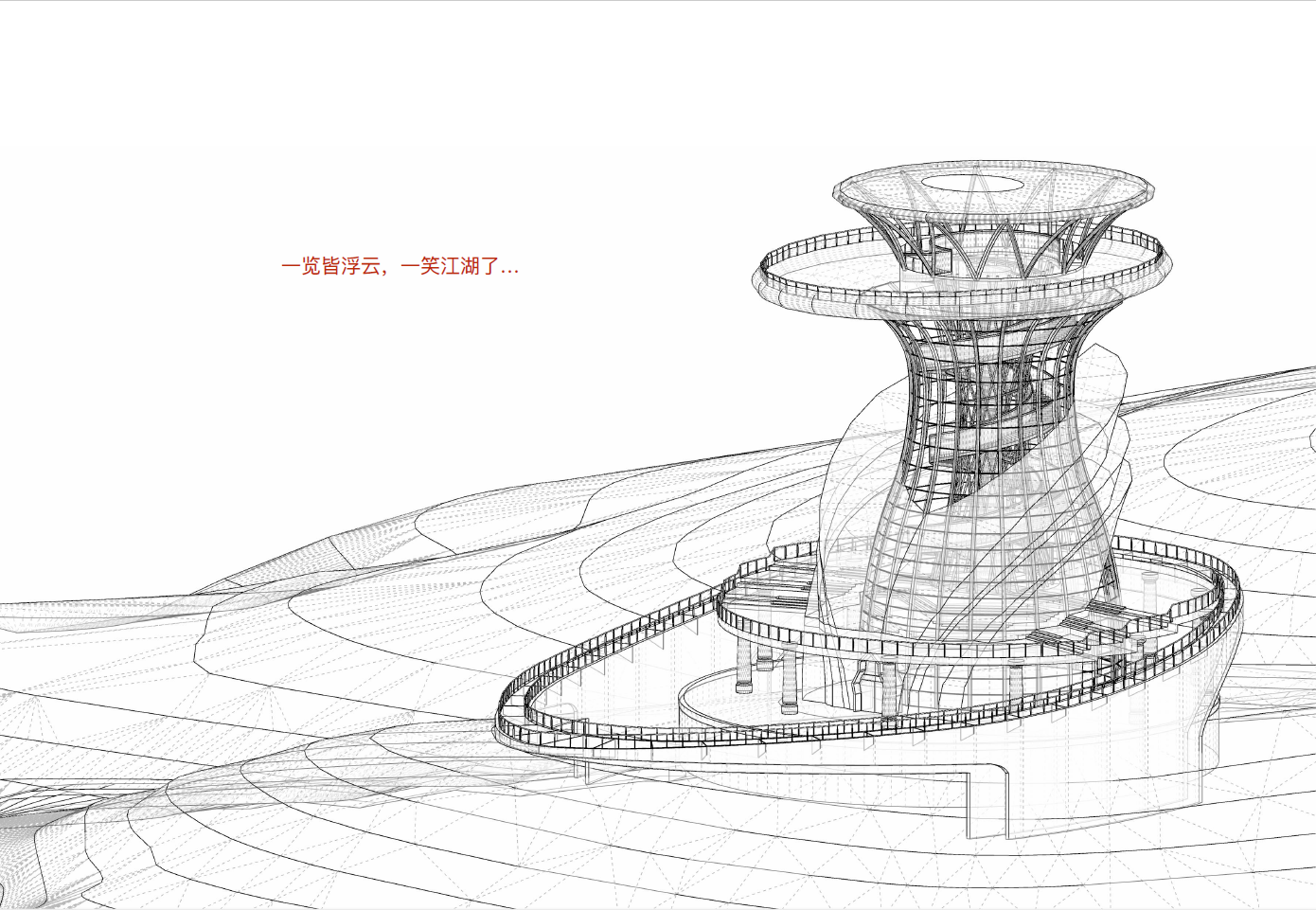

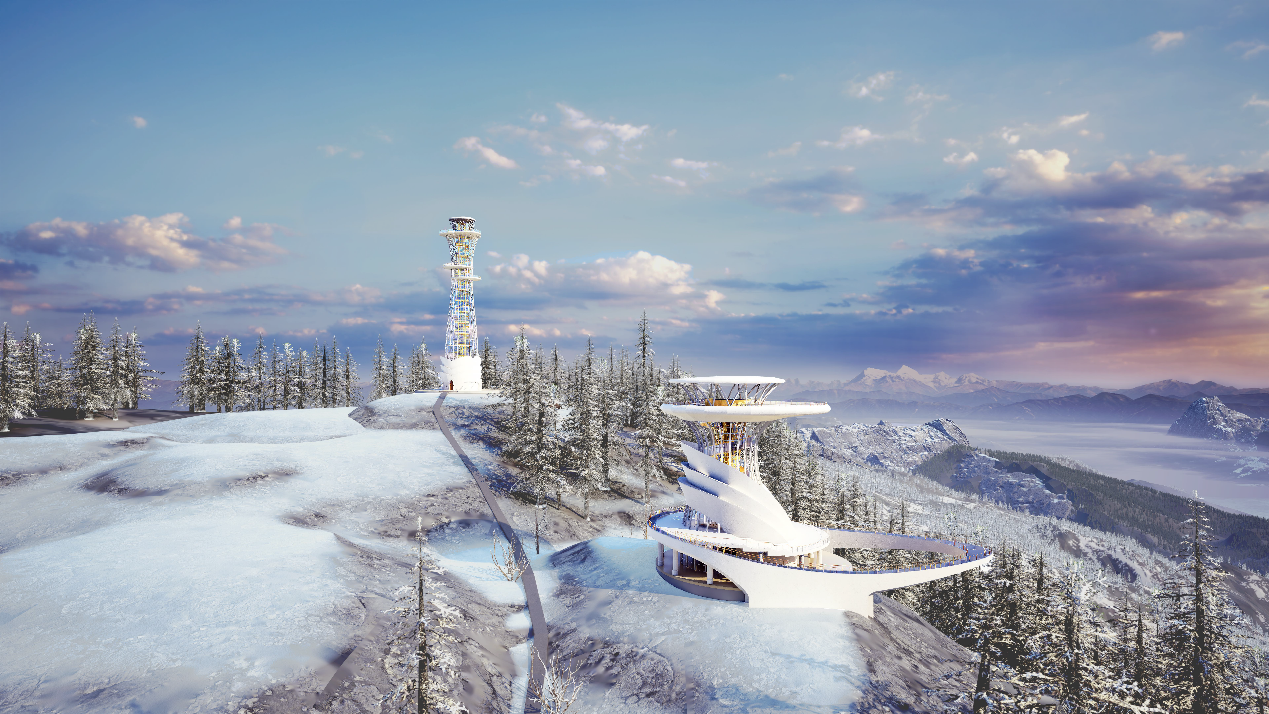

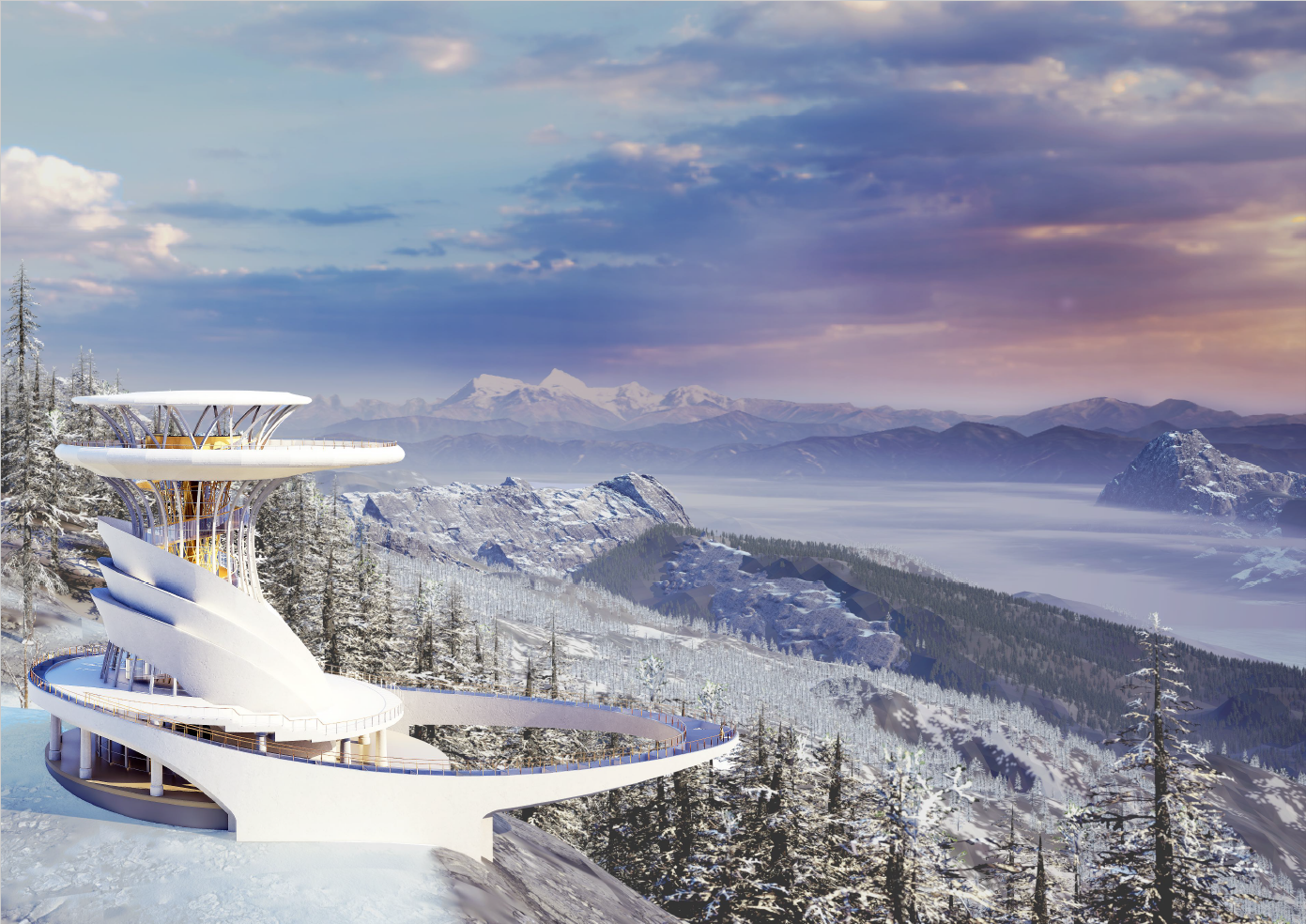

瓦屋山瞭望塔设计

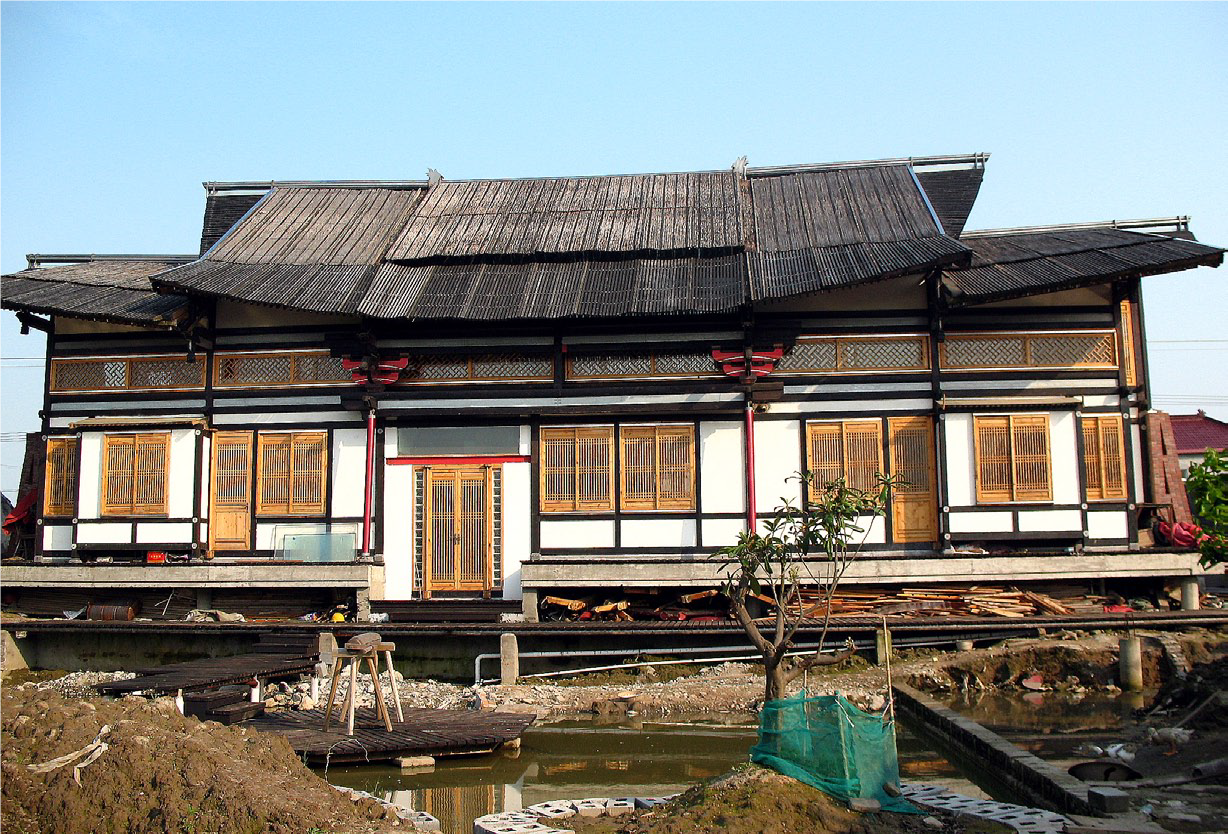

SketchUp给了我第二次重生，我用SU设计并建造了崇明岛老宅。老宅的外形是古宅，里面是现代设计，在SU中将设计想法落地，重新定义了我认为的传承。

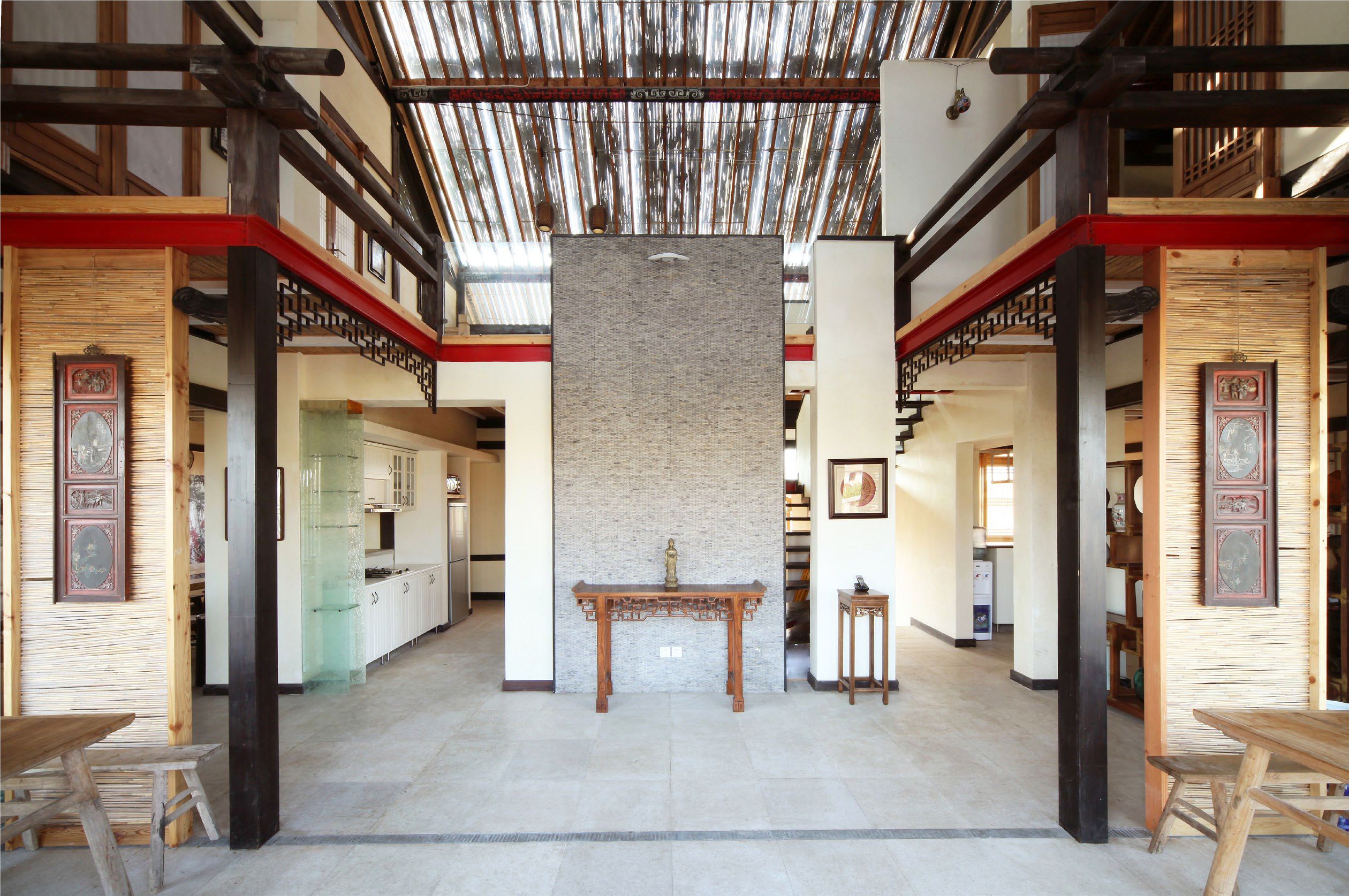

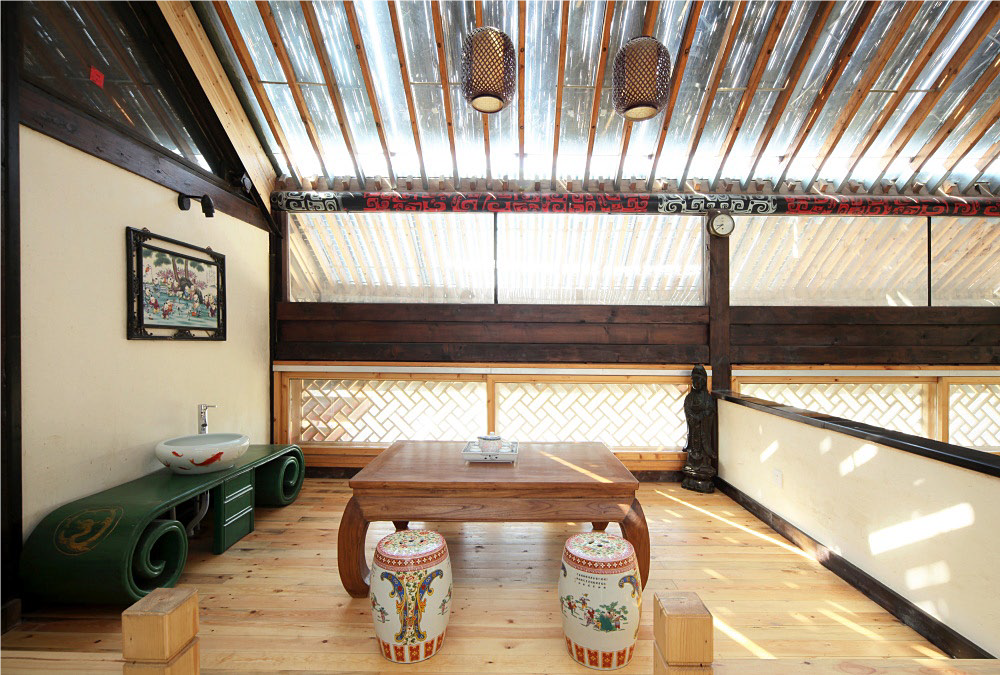

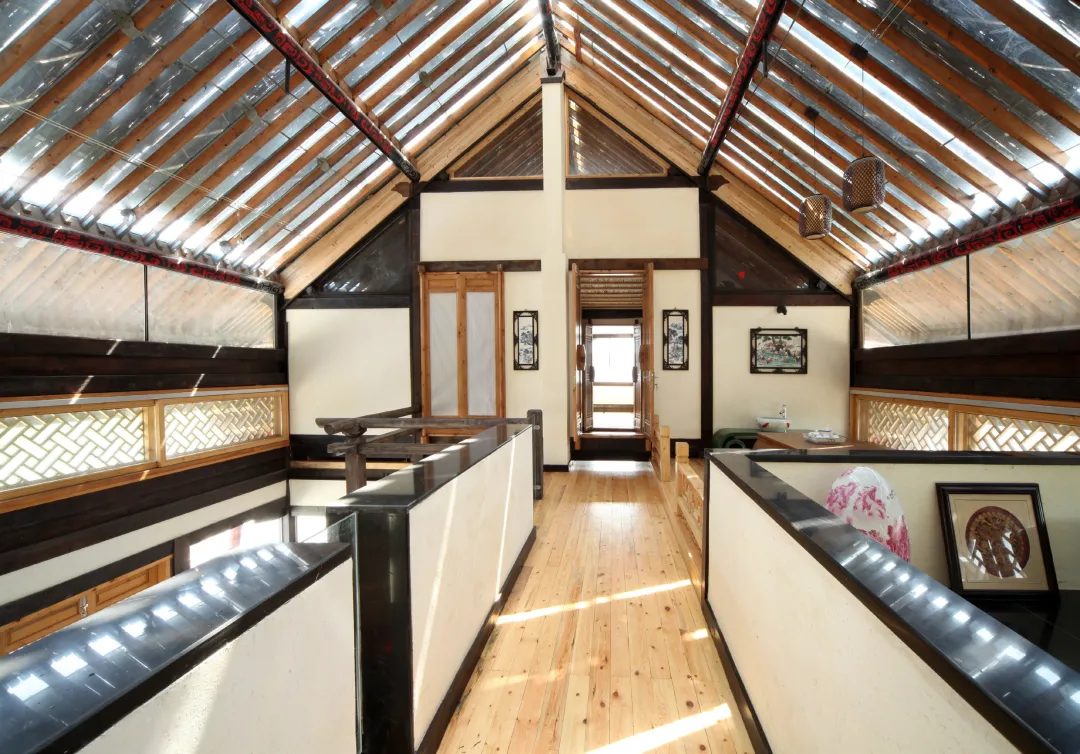

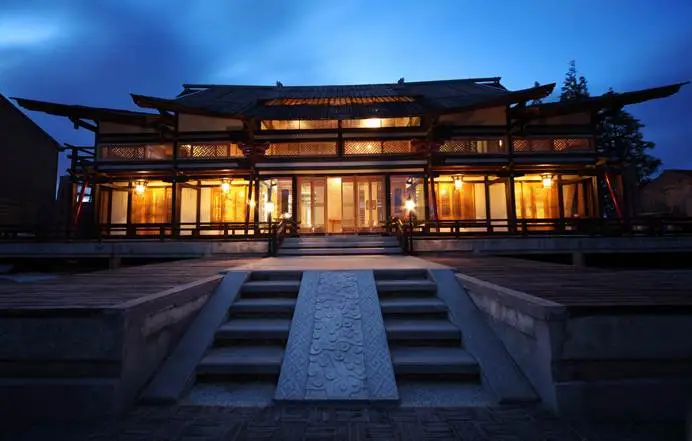

崇明岛老宅：陈家草堂

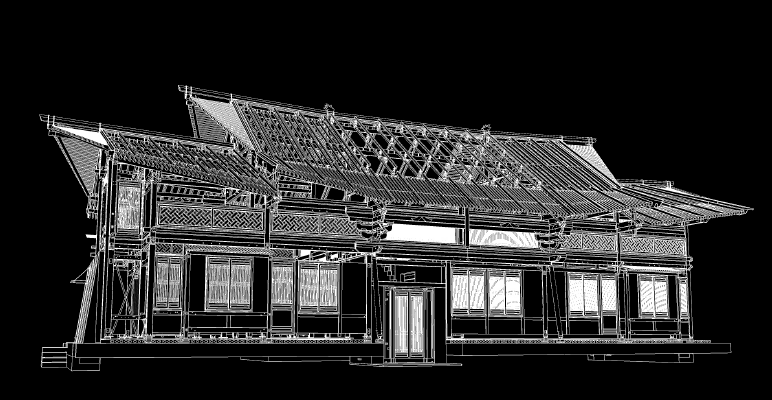

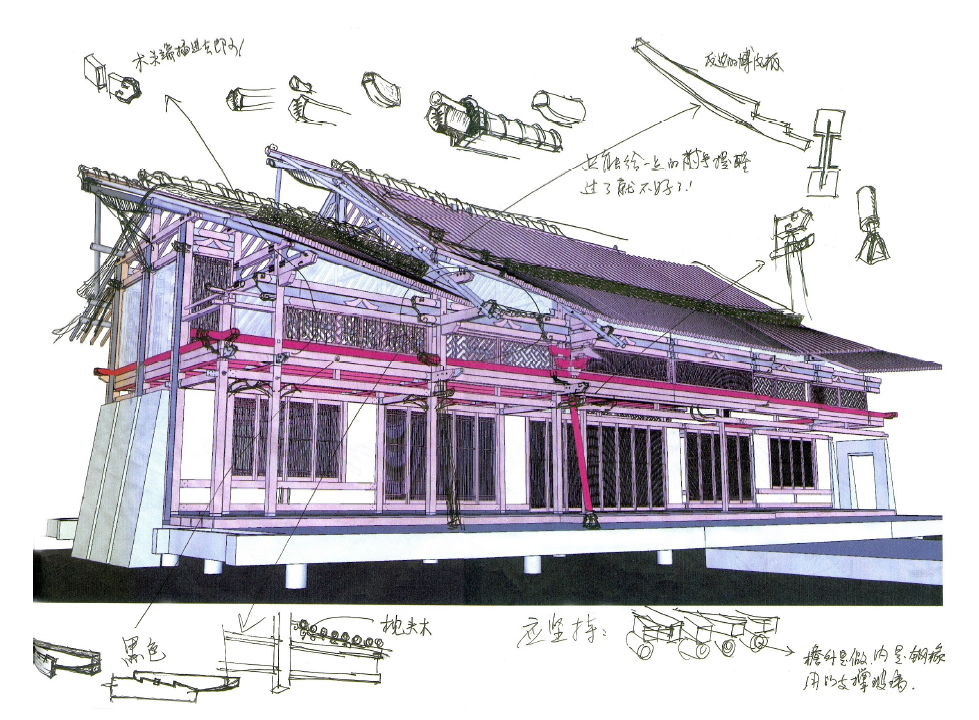

我从2006年开始设计老宅，起初用3ds Max。随着设计的深入，上千个构件要工厂下单，需要分层、归类，3ds Max无法拆解，而且由于3ds Max显示界面模糊不清，我的视力从400度近视到了600度，最终弃用，换成了SketchUp。SU有我非常喜欢的式样风格，从此我爱上了SU。

Q：对您来说具有里程碑意义的设计作品是？

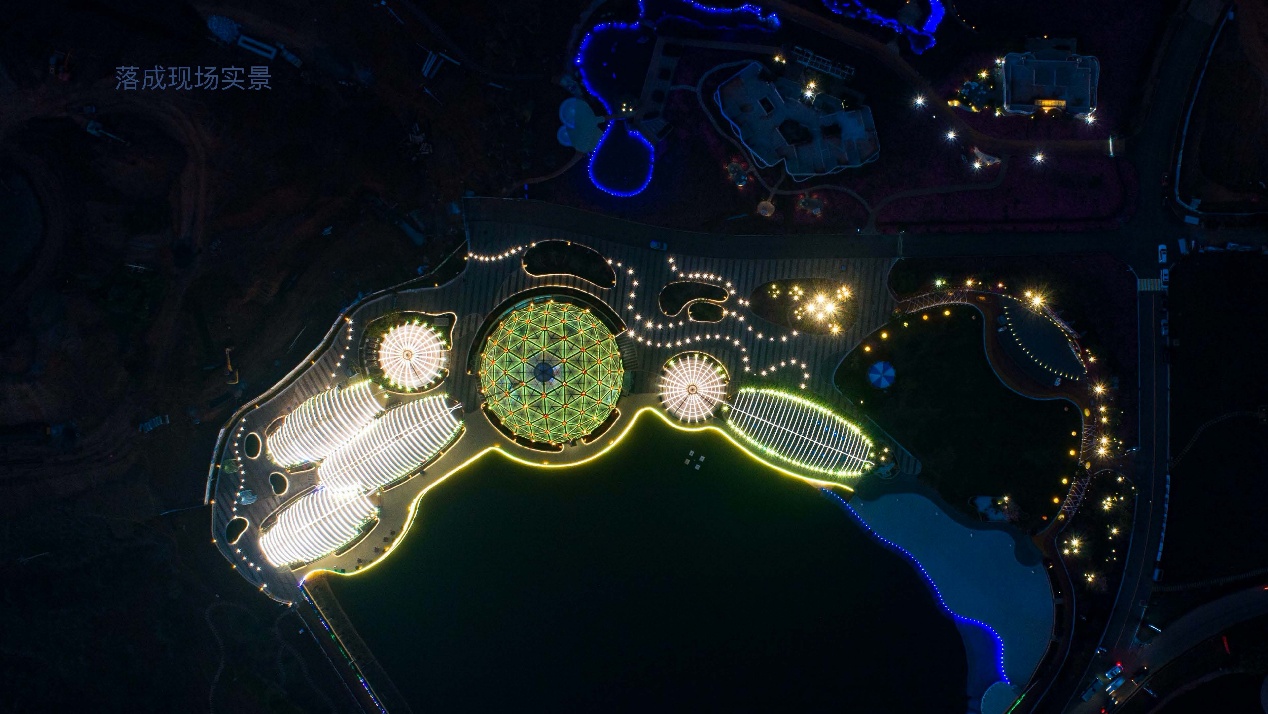

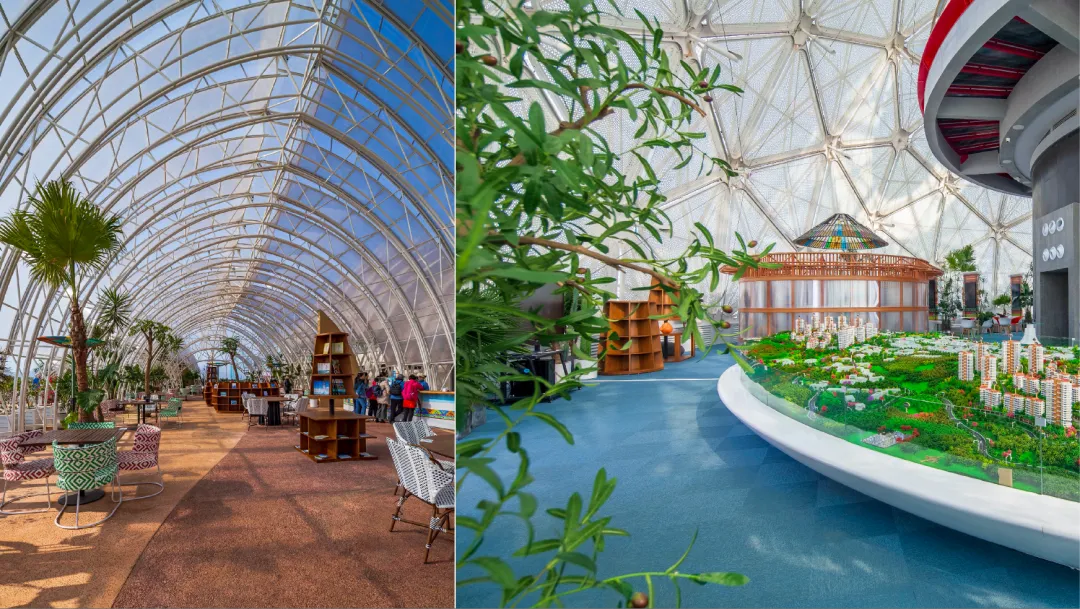

四川米易东方太阳谷项目，地点在攀枝花，甲方是当地做文旅商业地产的头牌。该项目被打造成了网红项目，我负责建筑设计和模块化施工把控。从初创到工厂下单，全程使用SketchUp做BIM正向设计，出图模式更直观，每天的变更都可实时更新。

新风系统变鸡尾酒桌——如何让技术变艺术？

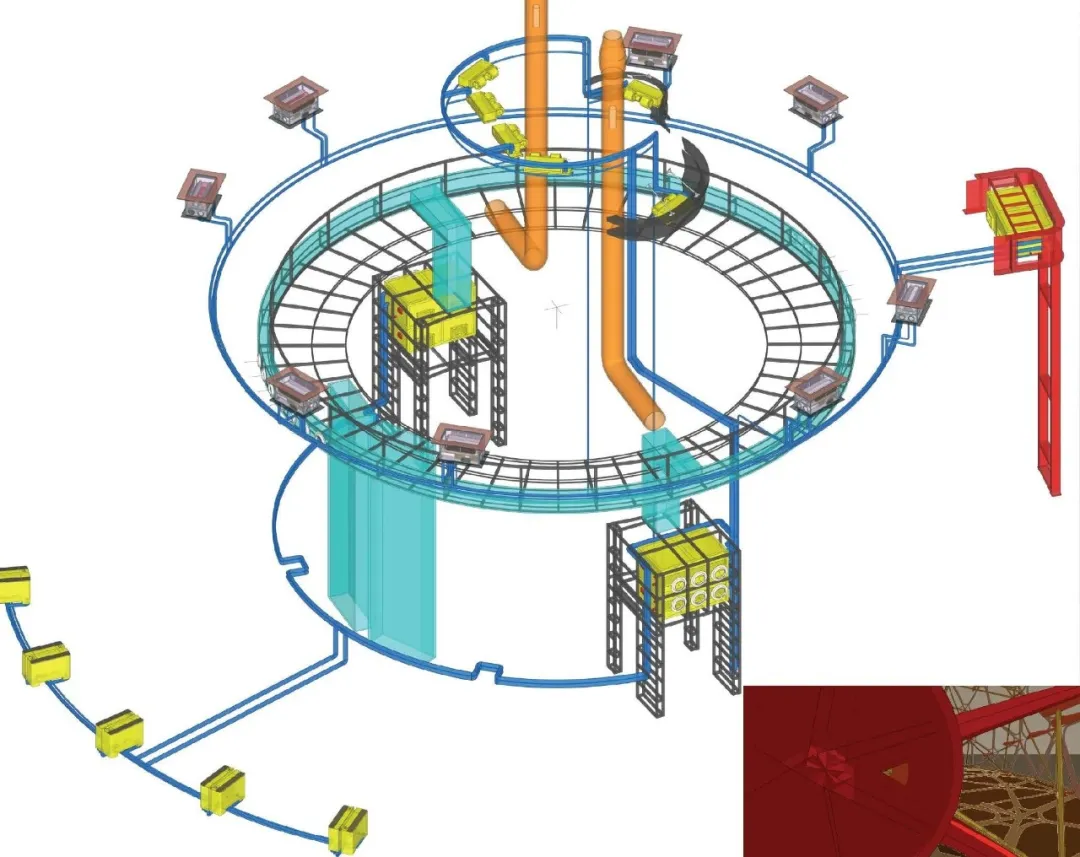

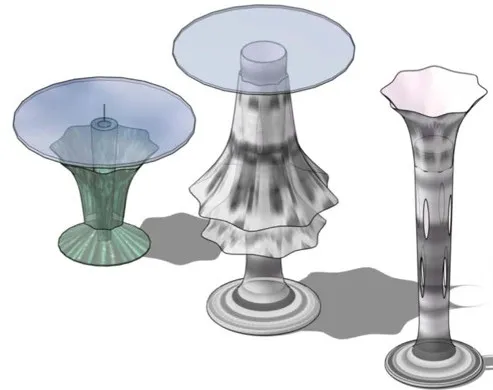

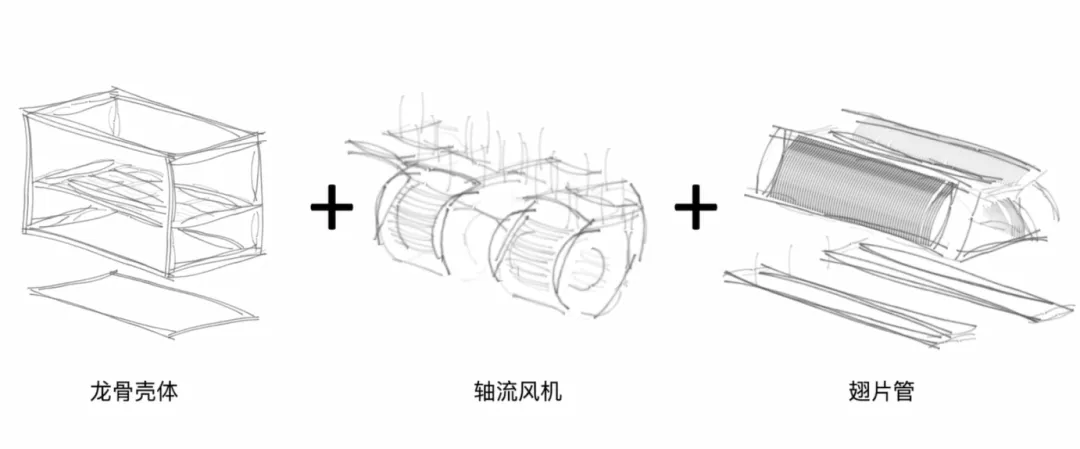

将设计重组，语言是可以互换的。电梯建模成各组件，转给机械厂商，进行定制加工。送餐机，可以变成透明发光的机械装置，进行艺术化；旋转地台的变速器机械展现出来了；新风一般在地板上，这次设计成了鸡尾酒桌；茶几里藏着空调室内机，以上的一切都在SketchUp中进行三维模拟设计而成。

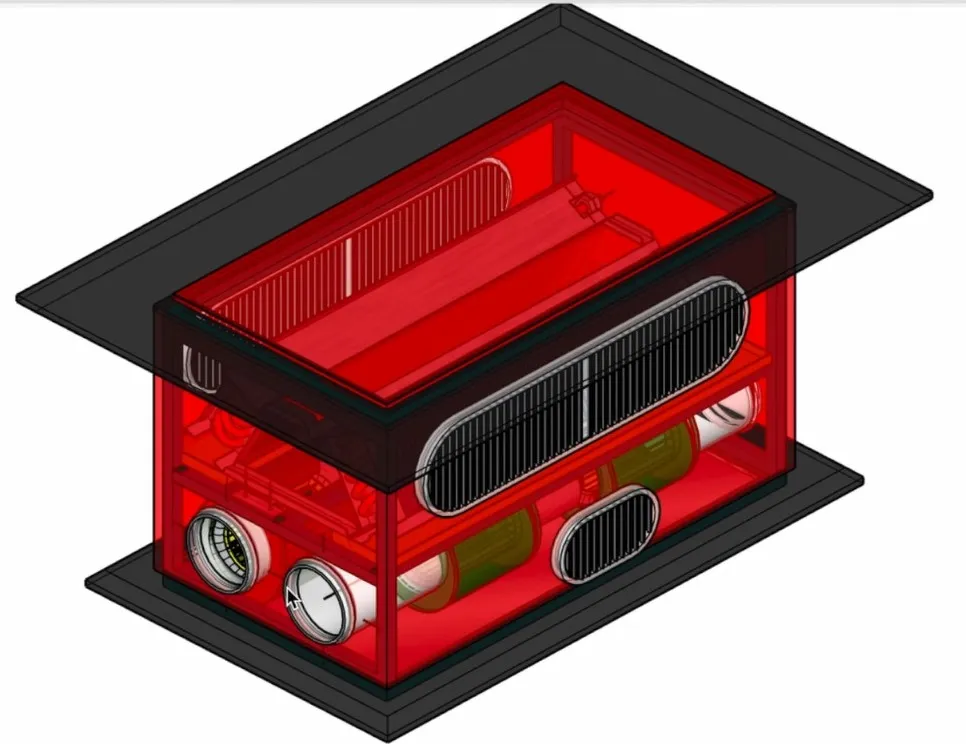

集成空调室内机的茶几

跨界新⻛⻛⼝，把暖通设备与鸡尾酒桌融为一体

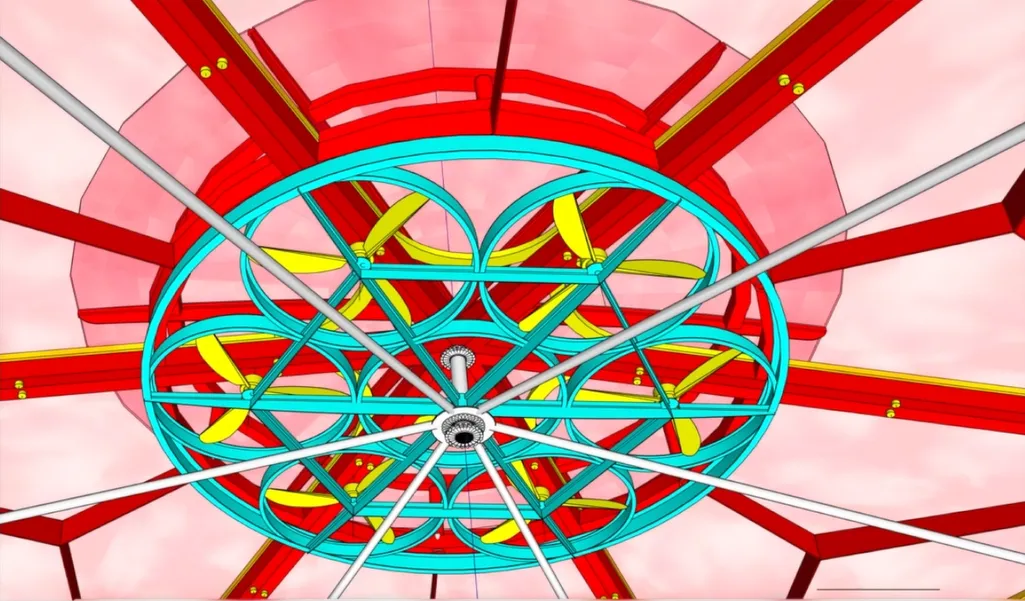

这是我原创的一个通风排烟机，用SketchUp调取机械制造工厂的.STL文件并进行改造装配设计，设计完成后存成.STL再返回工厂制造。

通风排烟机（这并不是一张手绘图，而是SU模型）

会用到的软件：SketchUp+3D Builder

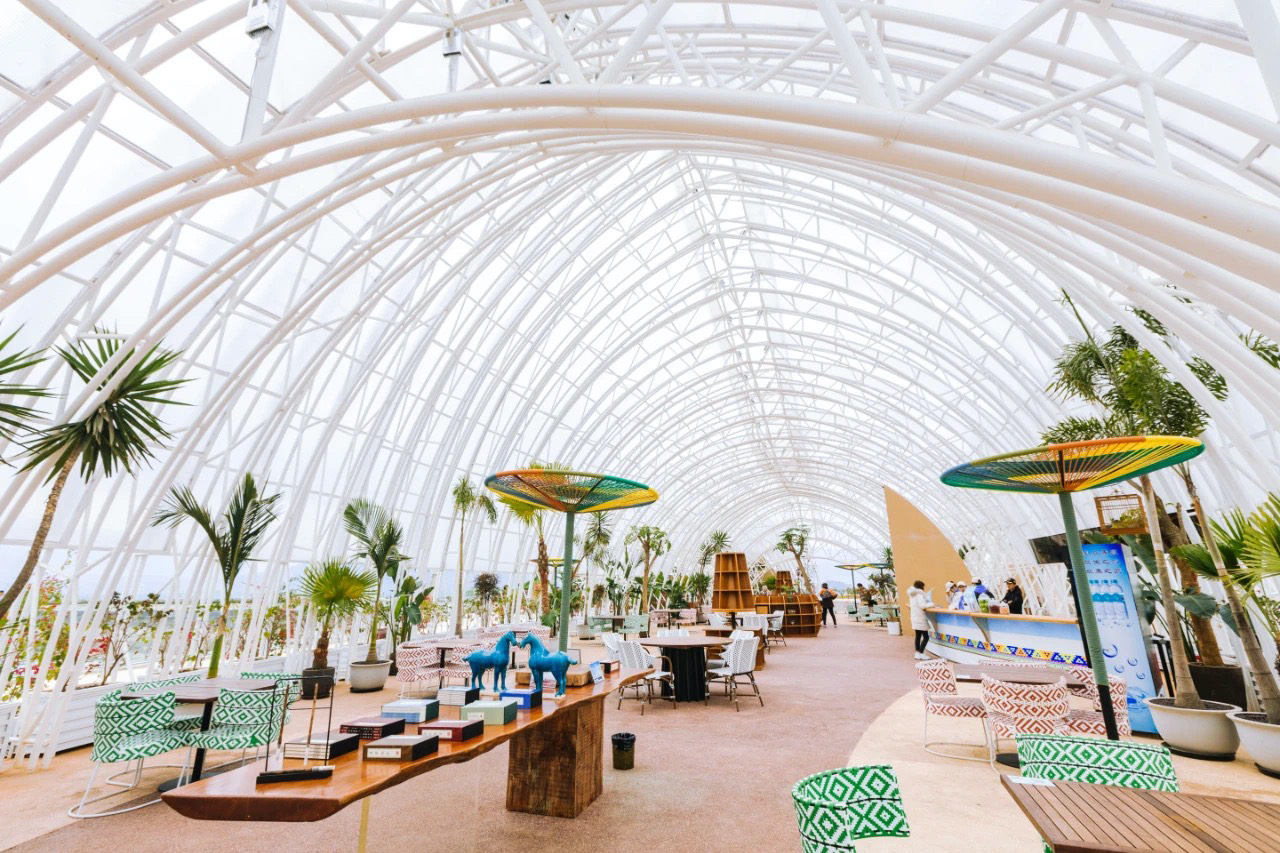

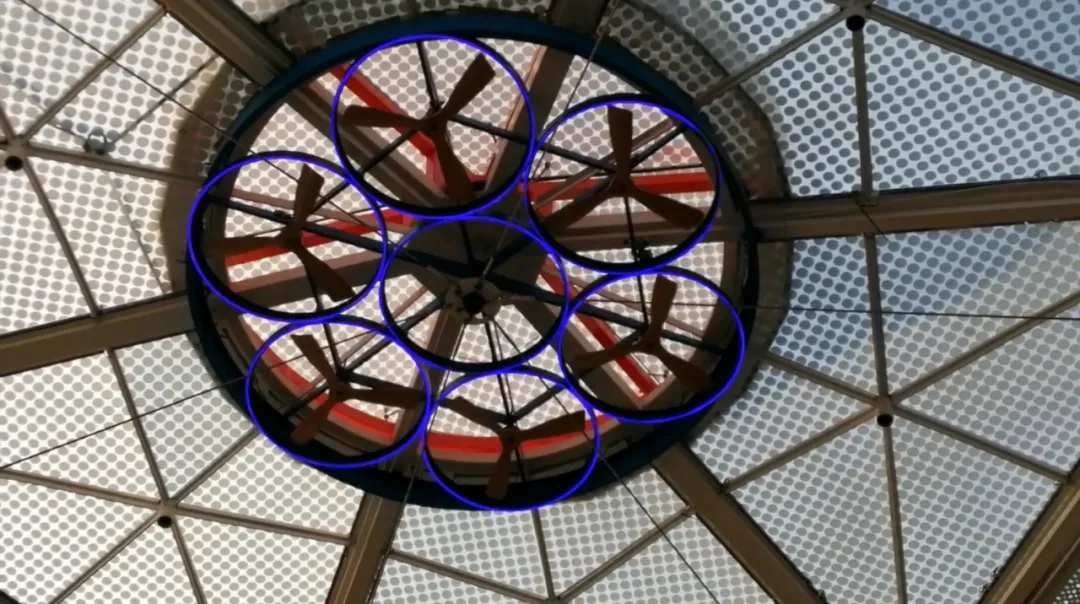

实拍图

Q：半球的网架结构造型是如何设计的？

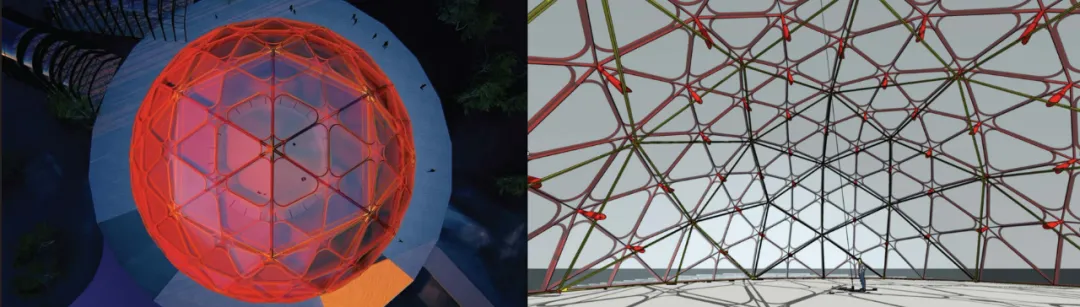

这是一个美术逻辑的三角形图案，是模数化重复旋转的几何体。借助SketchUp的组件功能，把复杂问题简单化，双曲面概括成多面体，多面体概括成无数个三角面。

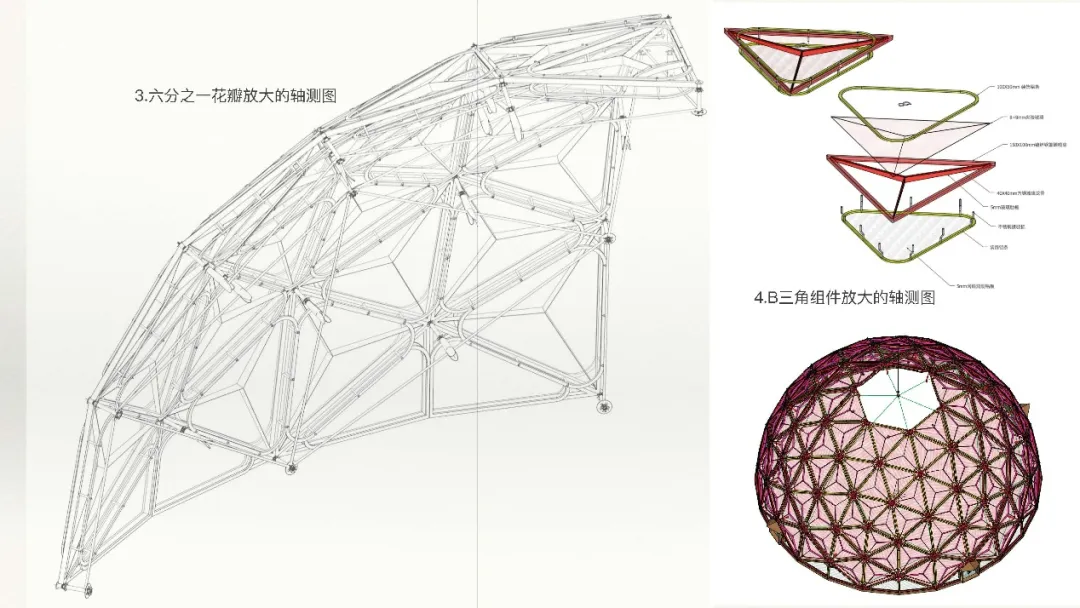

我把卡威特几何球微积分化，半个球切成六瓣，每一瓣是一个重复组件，然后在每一瓣里，因左右镜像，任务又减少一半，总结成算法语言即是：相同组件在有序空间坐标上的重复构成。

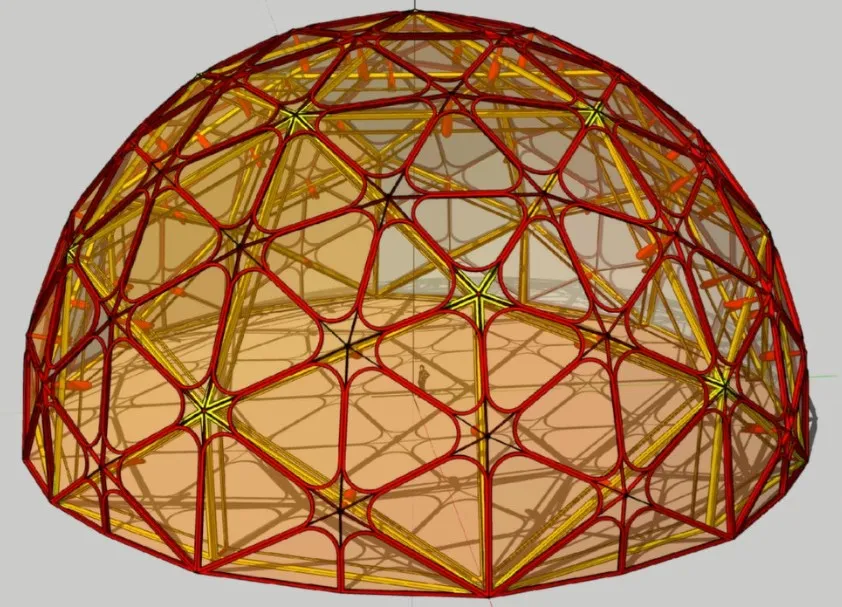

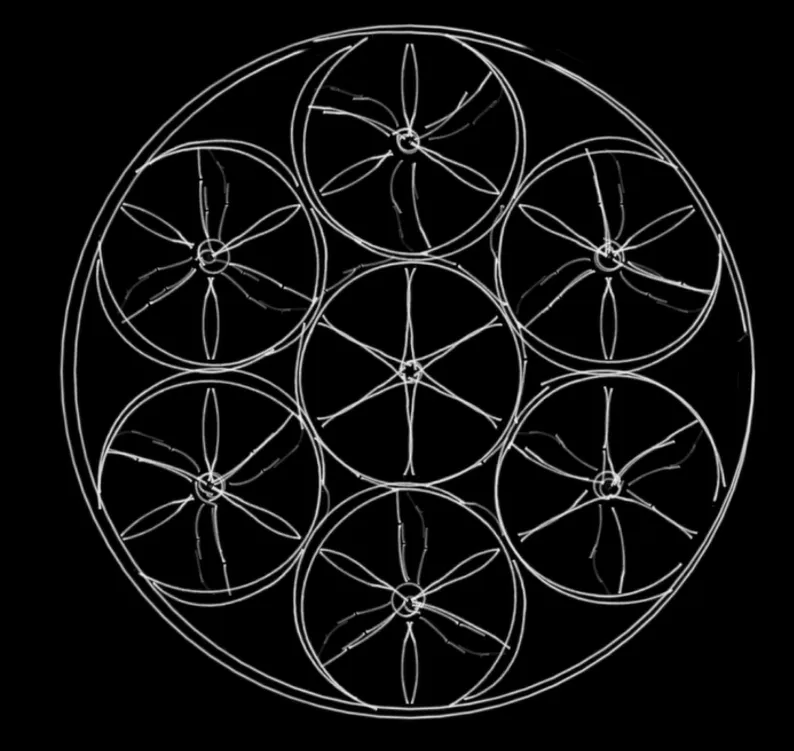

美术逻辑的三角形图案

Q：请问这个项目与传统项目最大的不同是？

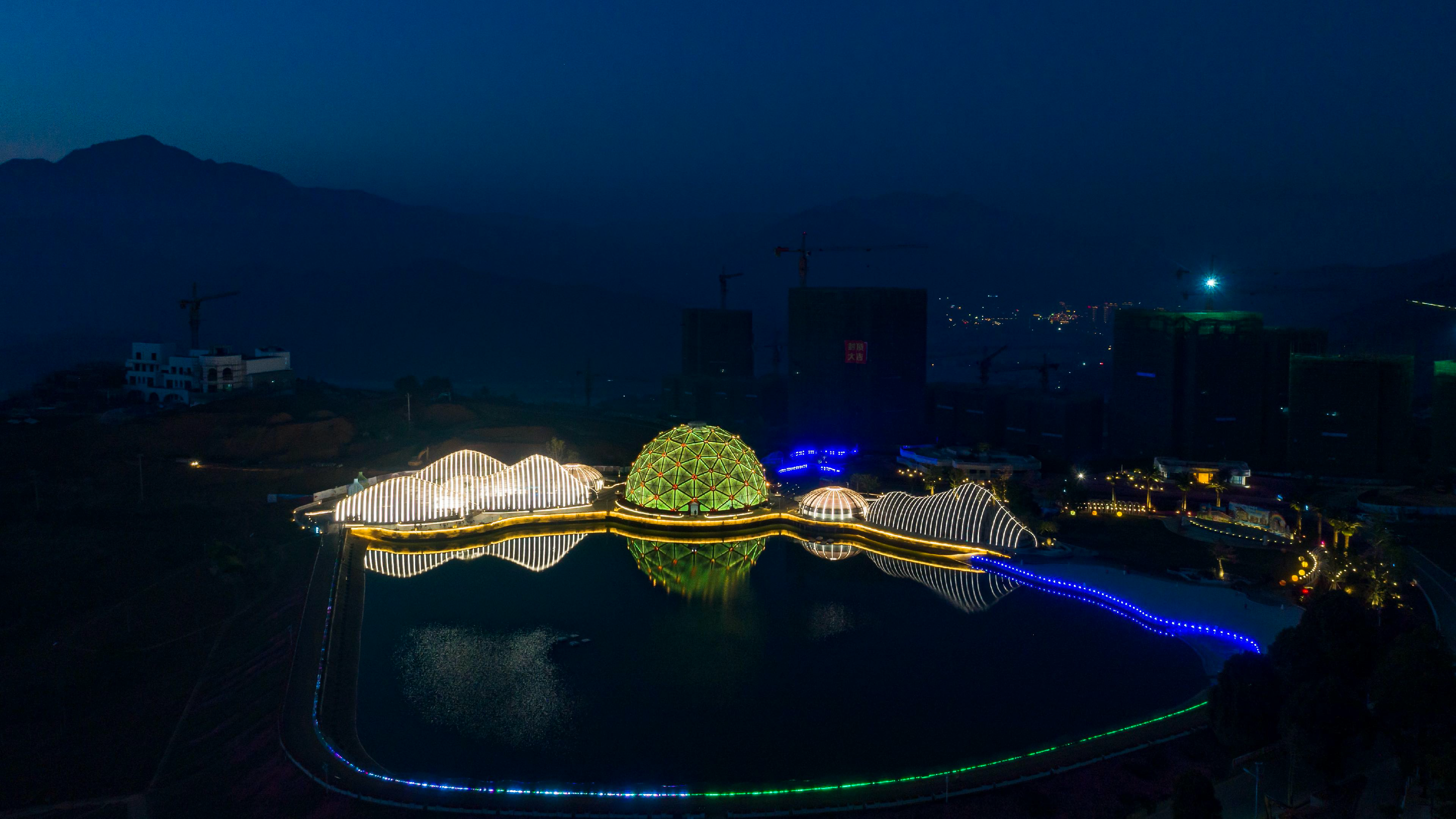

东方太阳谷，设计了三年，建造了三年，它是非标建筑，呈半球形状。这个结构存在挑战，既要考虑技术层面，又要考虑艺术层面。二者融合是很难实现的。它类似于中国古代的一个美学图案，像千层球一样。

谁说SketchUp只能画草图不能搞BIM？

以往建筑师只有二级更改材料相关权限，甲方足够信任我，给了我三级的高级变更权，三年里我只参加了4次变更会议，完全不同于以往工作流，其中SketchUp BIM扮演了重要角色。

对“SU可以作为BIM工具”有质疑的人是因为对SU了解不足，大多数人仍然将SU视为概念阶段使用，实际上SU的功能远多于此。

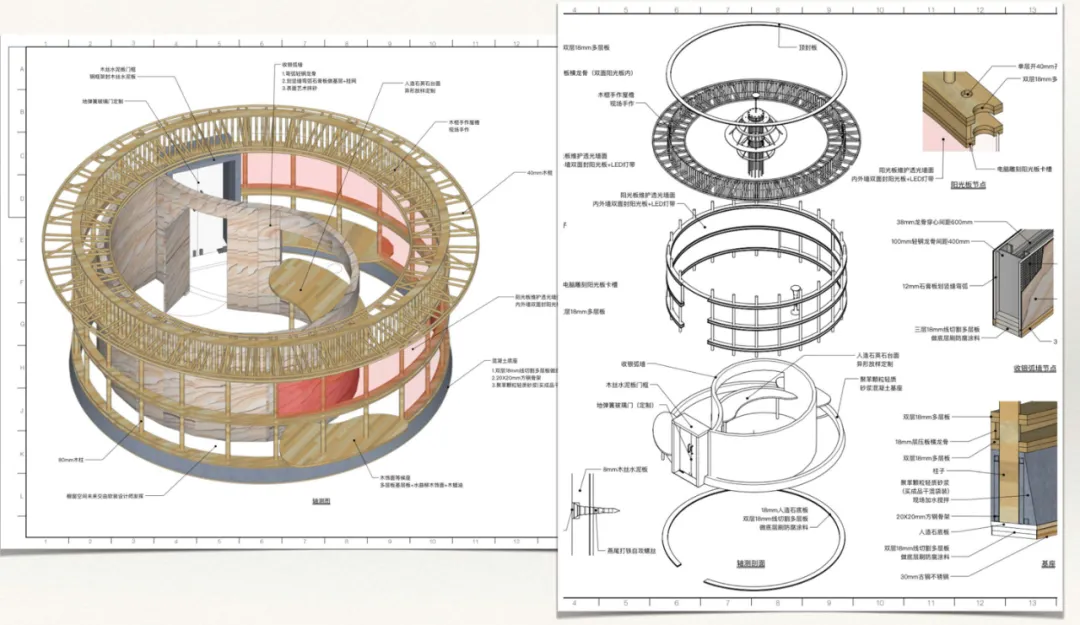

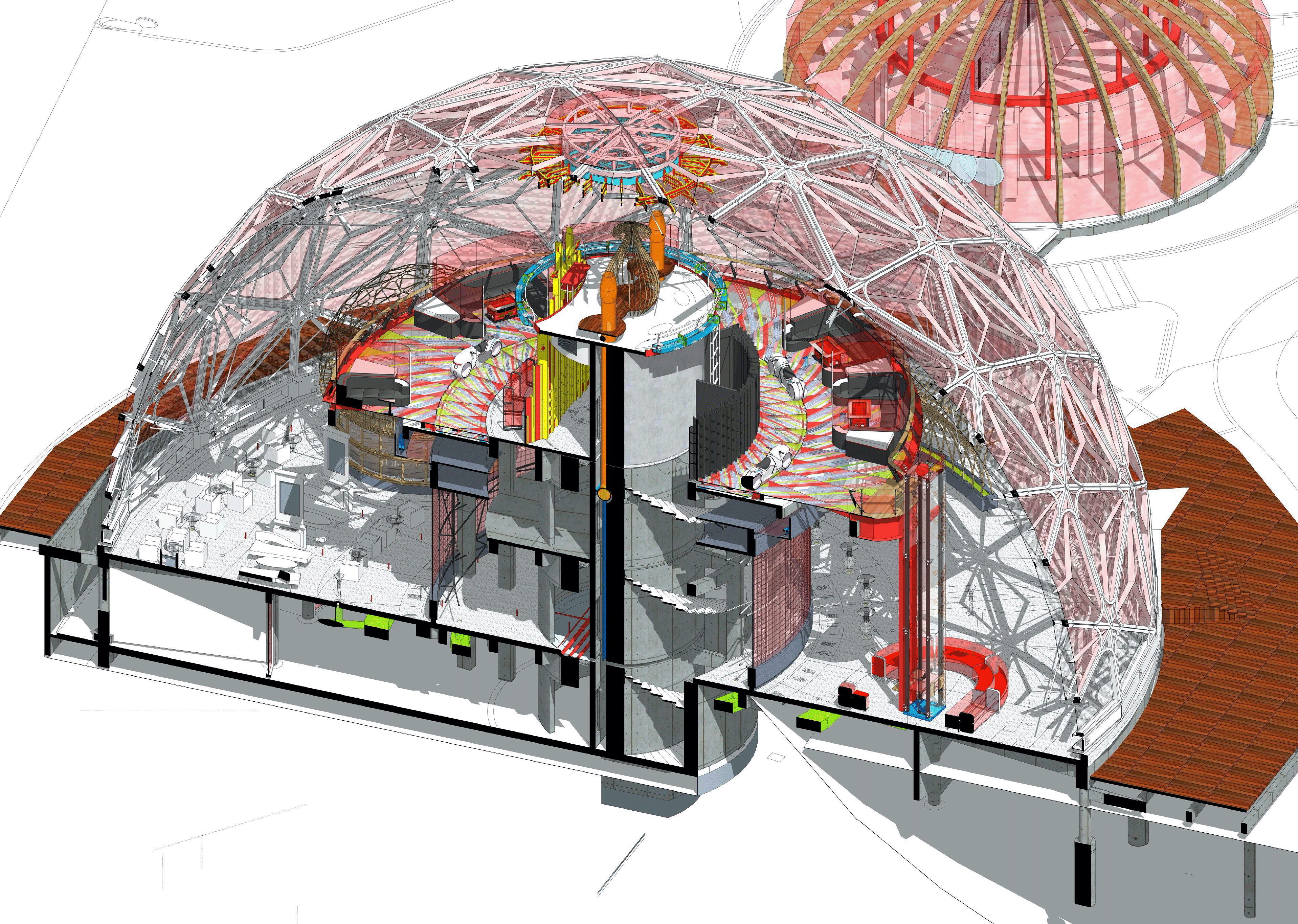

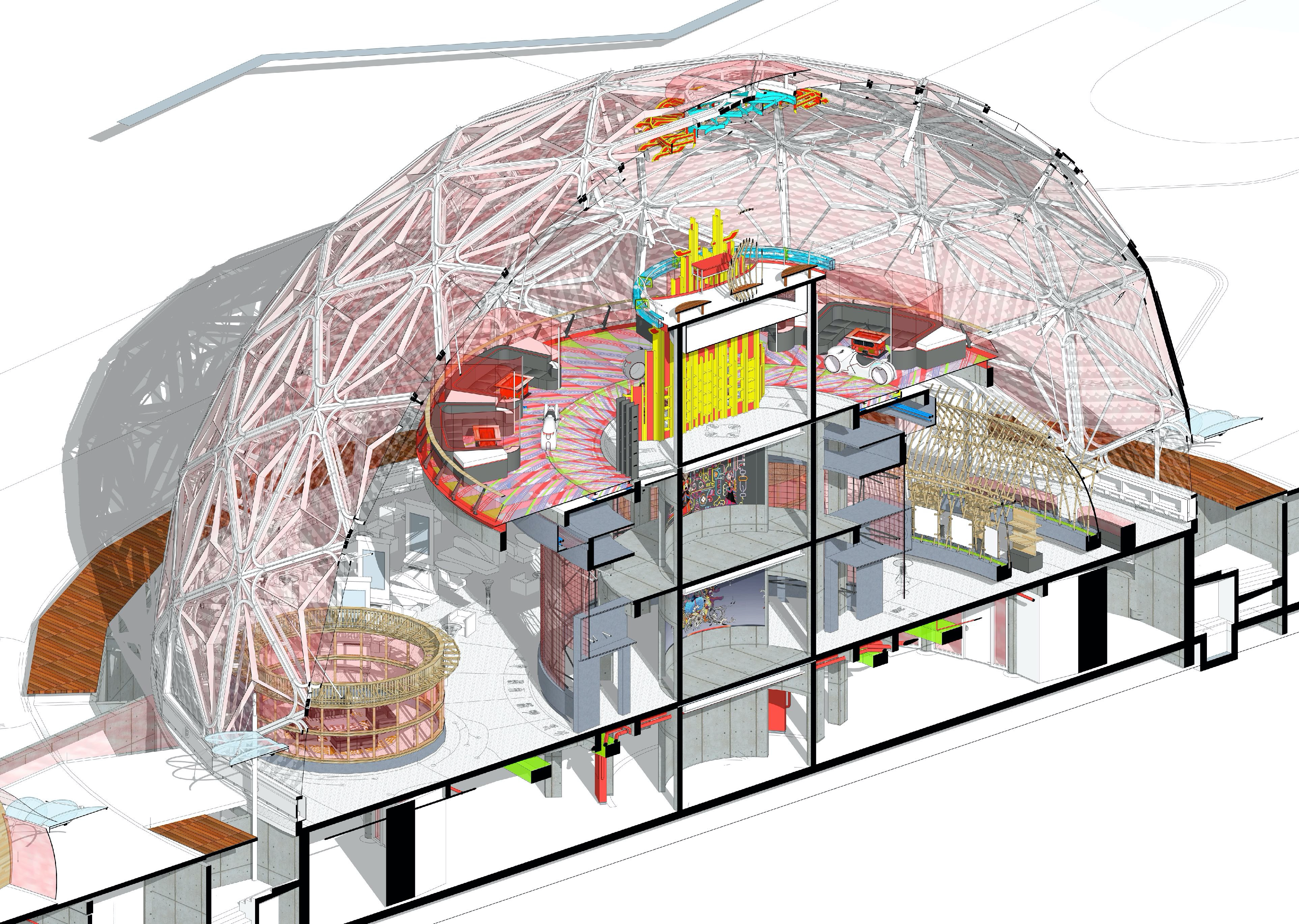

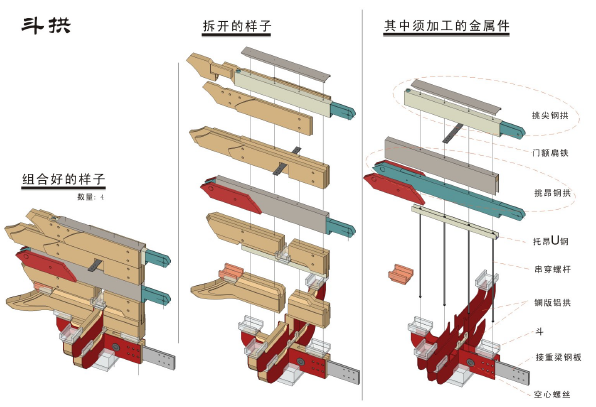

轴测图上加爆炸图，好图民⼯能看懂

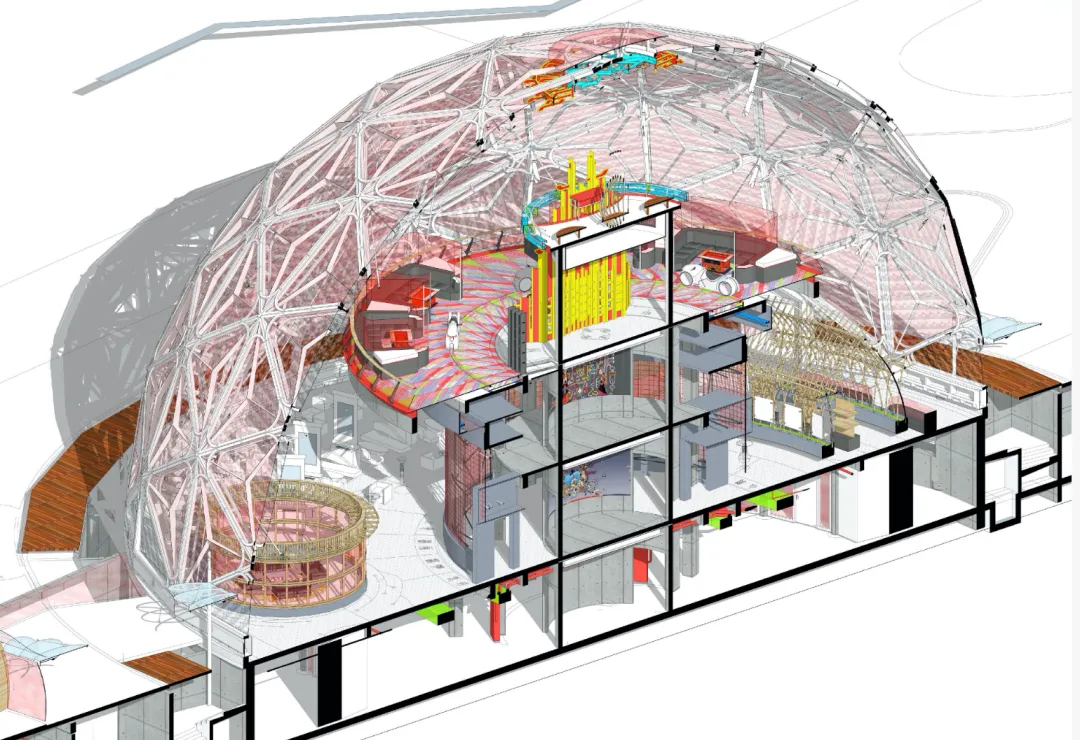

传统设计流是在二维视角下讨论如何实现三维建造的，这种方式往往需要花费成倍的时间和精力，在进入施工阶段后还会频繁出现变更返工等问题。SUBIM的优势在于它可以让设计师始终在三维环境下进行设计，运用BIM模型可直接生成彩色立体的三维施工图，即使没有相关专业背景的普通人也能看懂。

SketchUp制作的暖通系统图让工人对管系一目了然

Q：您觉得SU最独特于其他3D软件的是？

我有一个观点：工具不能难于任务！如果掌握工具比解决任务还难，工具还有什么意义？

SketchUp比传统工具更自由，在插件的加持下可以把项目从头做到尾，而且上手快，学习成本低，我从自建老宅开始就一直把SU作为BIM工具在使用。

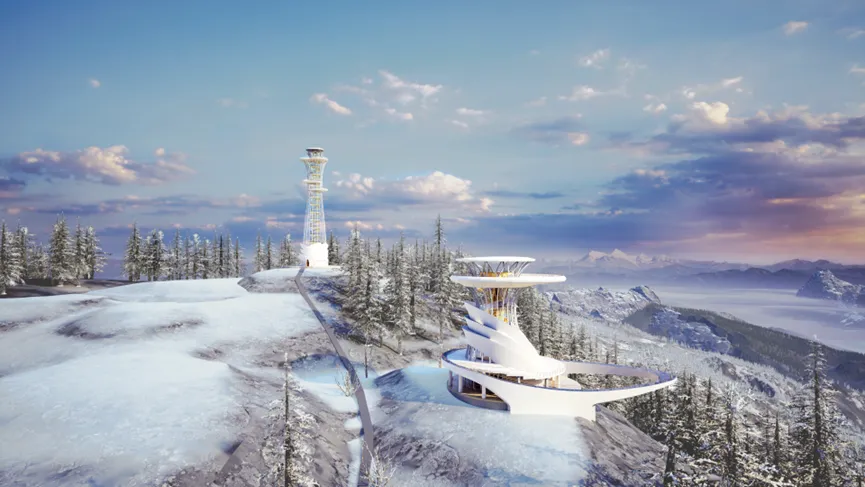

瓦屋山瞭望塔项目

老牌BIM工具常出现的问题比如有BIM的名号，但却无正向设计之实，业界大都用来逆向翻模，文件大到电脑转十分钟都打不开，翻完模交付后，就不会再使用模型文件等，SU都可以有效避开。

瓦屋山瞭望塔项目

Q：您有哪些独特的SketchUp使用技巧或应用点？

我用MAC系统的SketchUp，能专注做设计，原生快捷键特别顺，几乎从来不翻找菜单栏，用Windows系统的朋友观察我建模时，会非常惊讶MAC用户玩SU是如此不同。有一次我换了PC想用SU，居然因找不到菜单而无所适从。

另外分享个习惯，我建模只用平行投影模式（上帝视角），这样更快！

特殊用法……我还用SU做广告平面设计，做logo、VI（Visual Identity视觉识别系统）设计。（果然是SU的非主流设计玩家…）

用SU做广告平面设计

Q：您有推荐的SketchUp插件吗？

插件其实是要分不同专业和不同的任务的，干啥活就选啥插件，插件不在多而在精，插件管理器就变得重要了，智达云就很优秀。

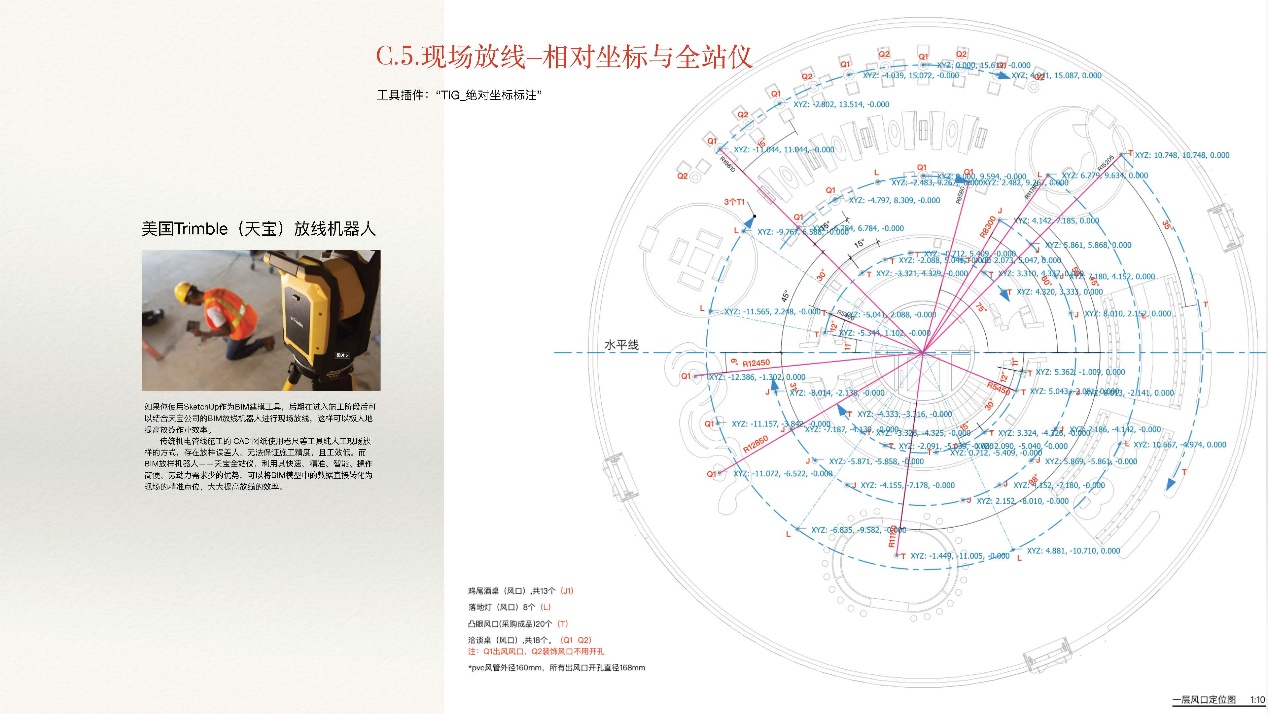

如果您使用SketchUp作为BIM建模工具，后期在进入施工阶段后可结合天宝的BIM放样机器人进行现场放线，这样可以极大提高放线作业效率。这个过程中我会用插件：TIG_绝对坐标标注

Q：您日常设计工作流大概是怎样的？

设计师已成为这个时代最忙累的人之一，或许SketchUp iPad版能为利用碎片时间提供可能，这就是价值所在。

我为了给客户看图方便，选择iPad来展示SketchUp模型，让客户开启三维模式，客户看到的不仅仅是一张JPG图，而是三维的全貌，得以知晓设计师所下的功夫。我强力推荐把SketchUp iPad版作为新的更高效的与甲方的沟通工具。

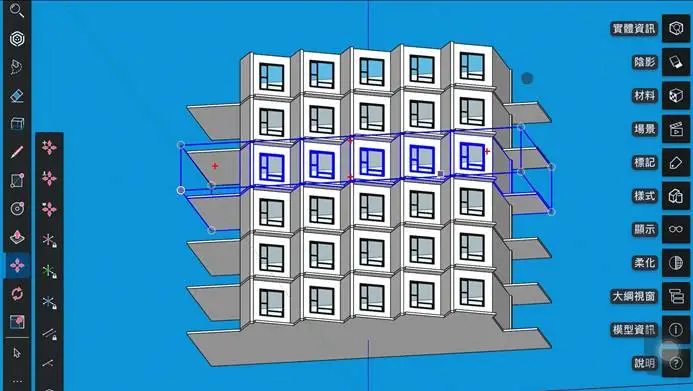

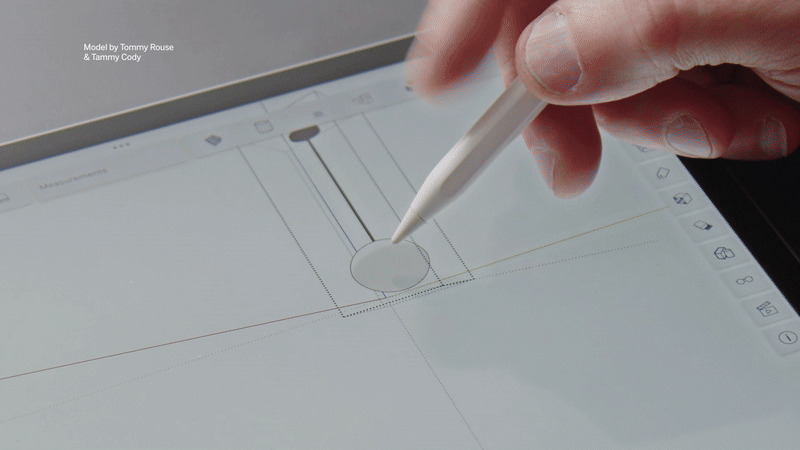

在SU iPad版建模迅速出方案

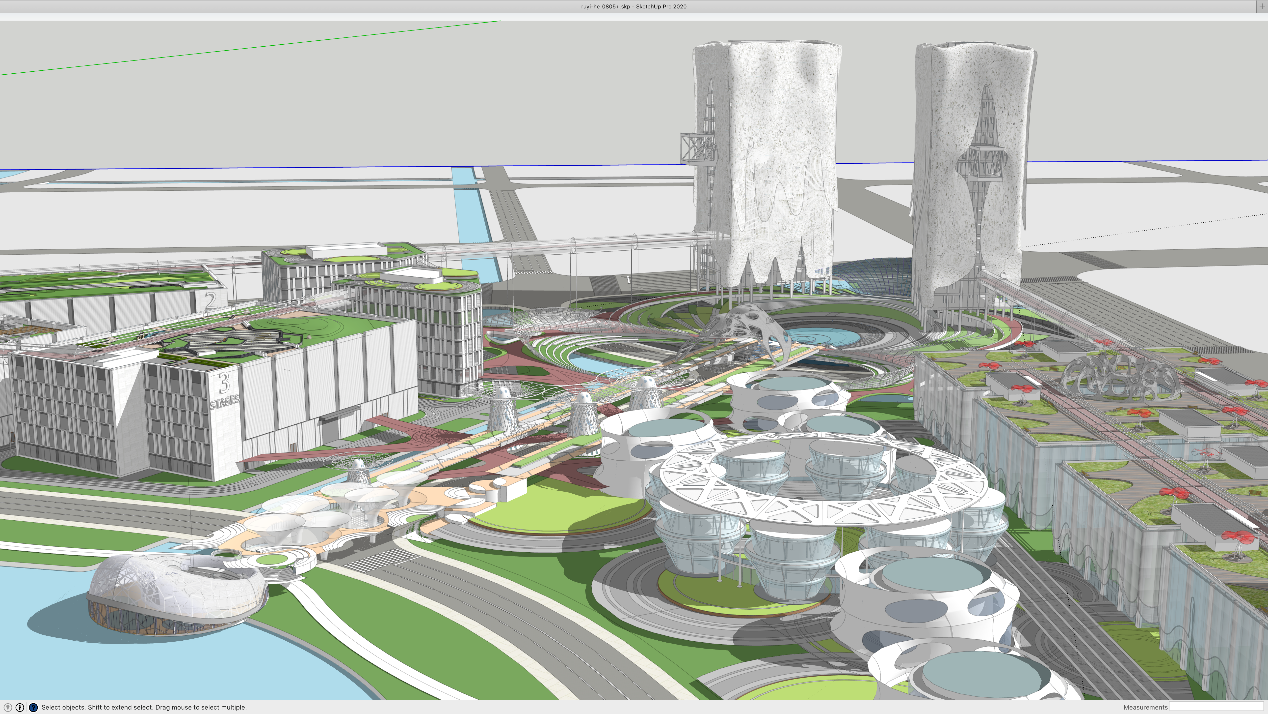

其他作品展示

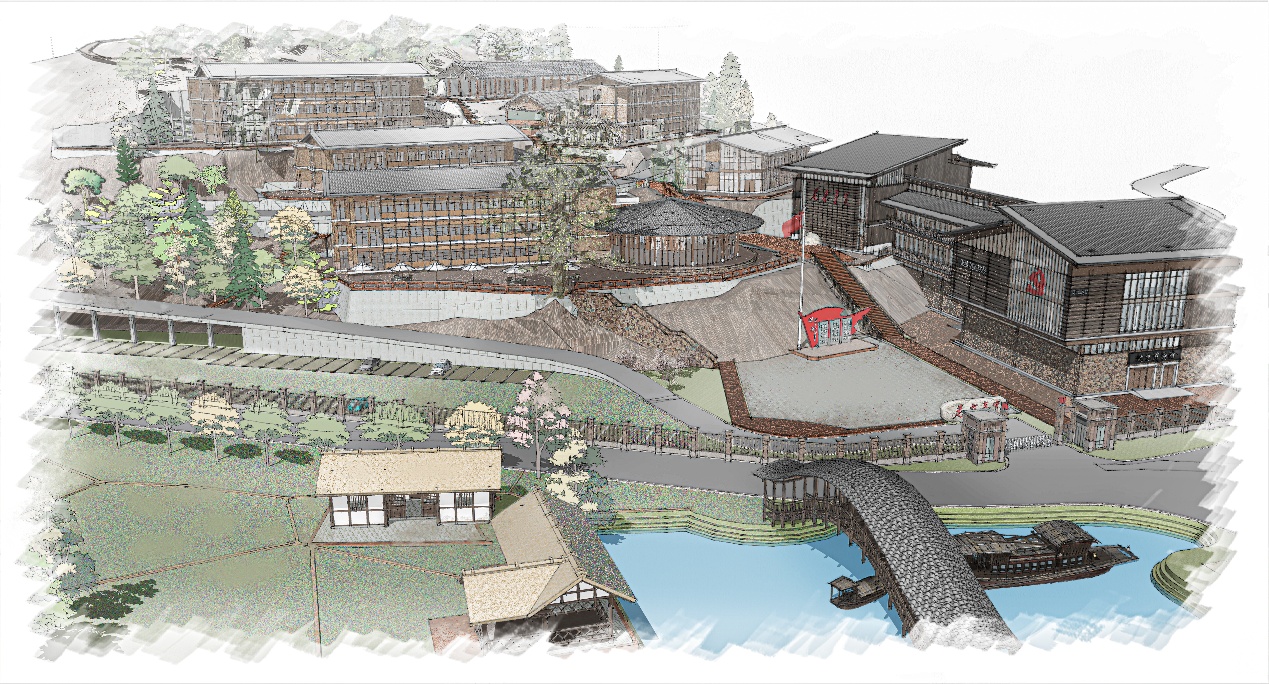

柳江中学改造

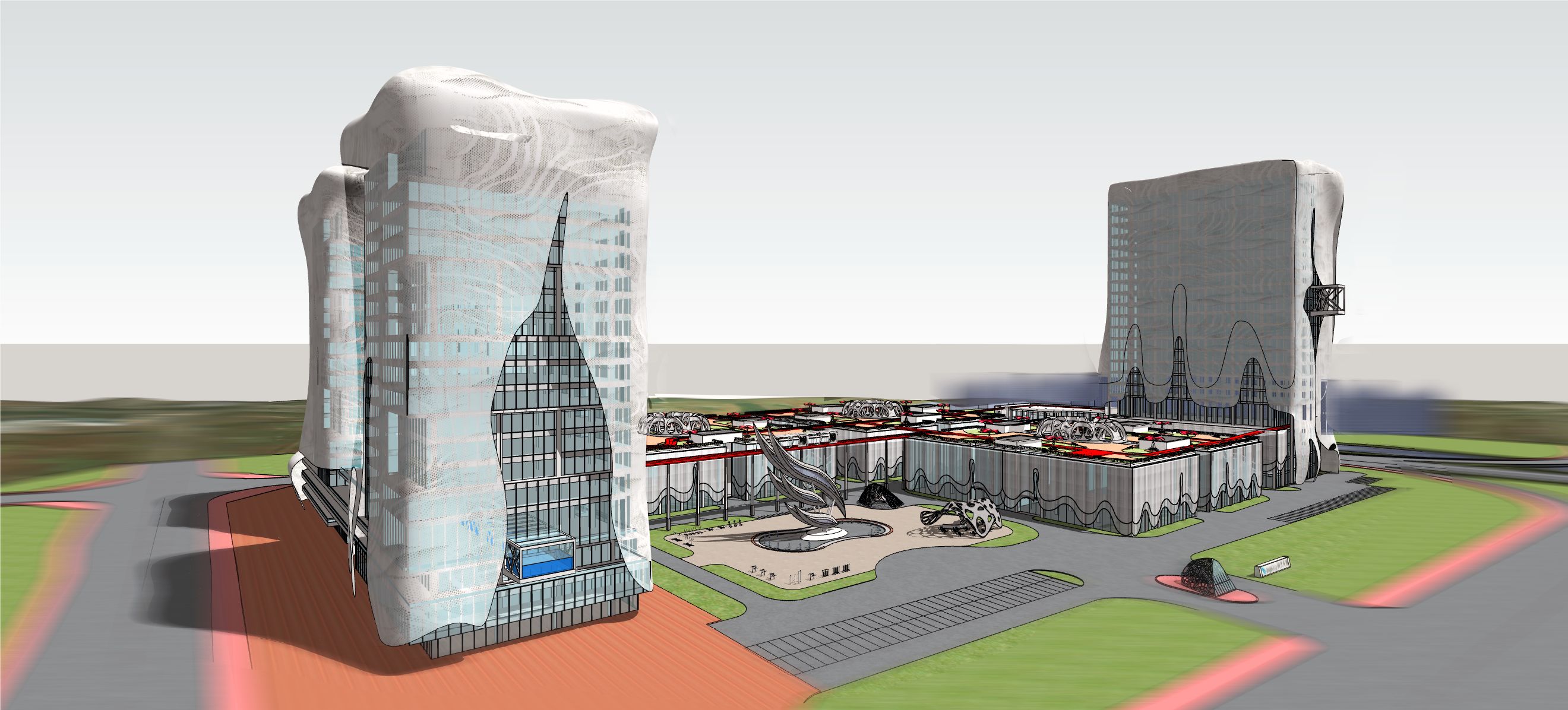

时代天使总部

工具背后的设计哲学本质是对设计的回归。

陈宇晖用SketchUp证明了设计创新的核心，在于用最简单的工具，解构最复杂的命题。
