某南昌大剧院，借助SketchUp+天宫DFC实现多专业协同，处理复杂大空间难题

项目：某南昌大剧院

落地时间：2022年

建筑规模：设计面积45000㎡

某南昌大剧院借助SketchUp+插件天宫DFC数字建造平台，实现建筑、结构、机电多专业协同，与舞台设计完美结合，并实现极大的成本节省。

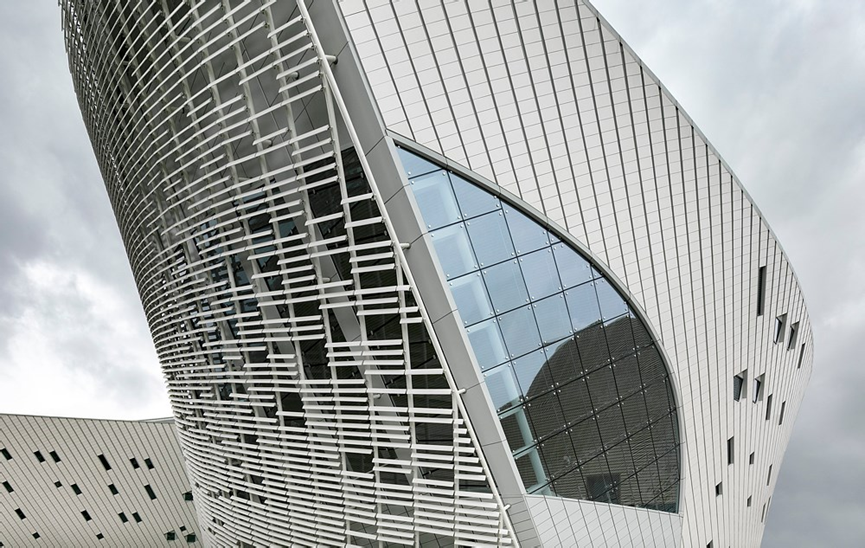

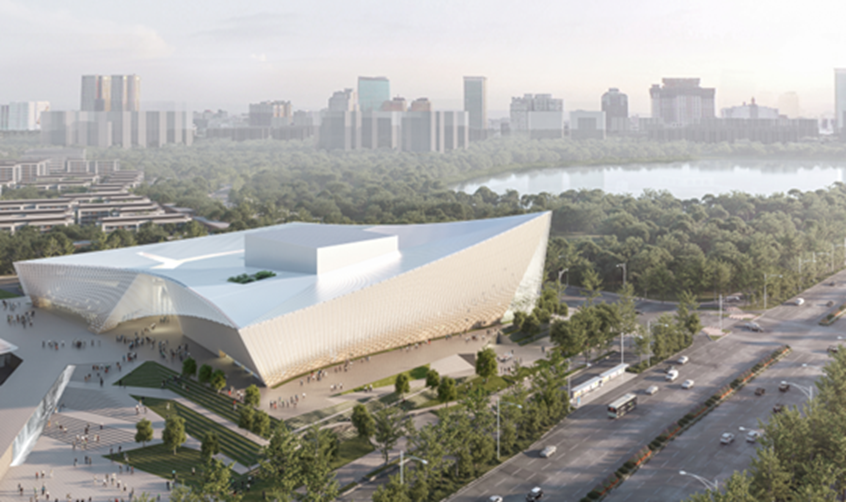

某南昌大剧院含一个1600座大剧院和一个500座多功能小剧场及教育培训中心。江西省最大规模、最高规格的观演建筑，致力于打造国内顶级、世界一流的观演体验。

该项目专业多，集成度高，必须设计施工一体，专业多达50余项，参建团队20余家，常规建筑、结构、水、暖通、电外，还有声学、舞台机械灯光音响等，建设方决定采用SketchUp+天宫DFC作为系统总集成，实现无缝衔接。参与各方对SketchUp+天宫DFC轻量化BIM集成平台给予了高度评价。

天宫DFC是SketchUp的一款插件，覆盖建筑、装饰、室内、机电各专业，在整个设计周期已实现全正向设计，目前在中国室内设计领域处于优势地位。

某南昌大剧院项目是SketchUp+天宫DFC平台应用的成功典范。这个项目不仅实现了建筑、机电、幕墙、园林、装修、钢结构等多个专业的深度集成，还特别加入了舞台设计，以满足剧院的功能需求。

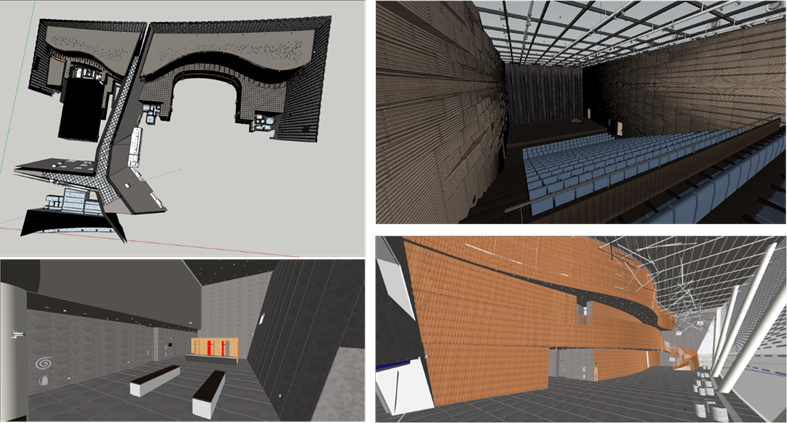

通过天宝三维激光扫描仪对现场结构进行扫描，扫描完成后通过DFC进行1:1实景复制并深化模型，反推绘制出现场完成面。

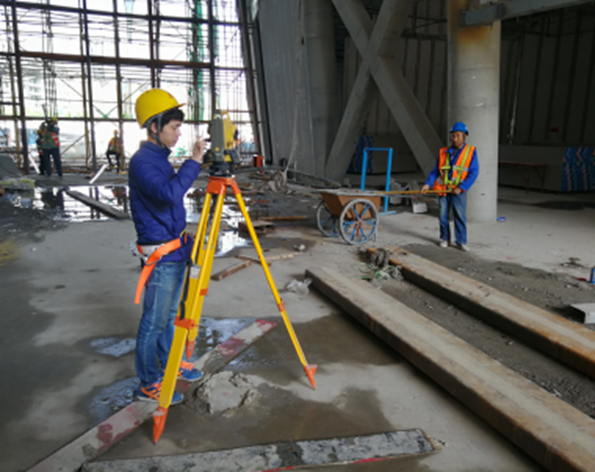

通过天宝BIM数字化放样机器人，自动取点放样，无需人参与，完全“按图施工”“指哪打哪”，多工种、多专业、多工作区域同时放线，同级别放样无误差传递。所有放样内容一一对应，放样信息自动记录在控制电脑端，不支持人为修改，避免弄虚作假和人为误差。

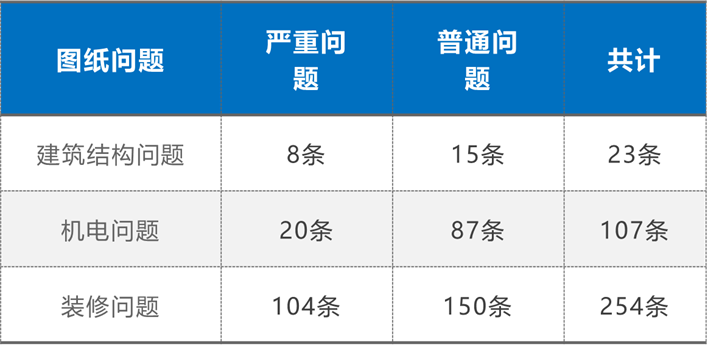

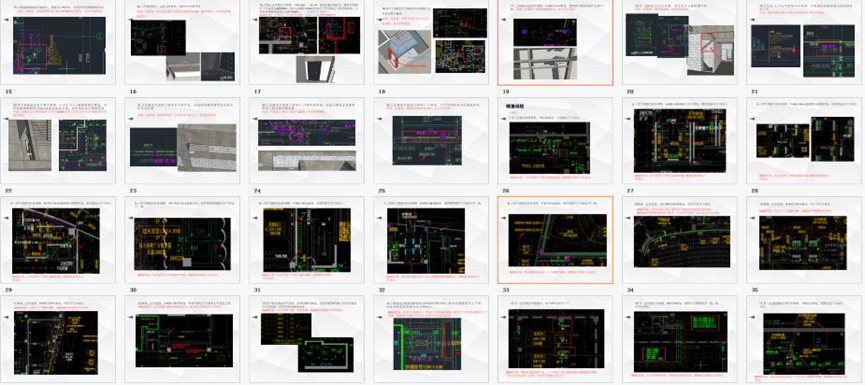

图纸问题发现：首先将二维图纸转化为三维模型，从中发现二维中无法体现的图纸问题，然后对各专业之间进行组合碰撞，发现各专业之间的碰撞图纸问题，最后提资给设计院，在施工前完成图纸深度审核，避免施工过程中由于图纸问题导致的时间、成本浪费，虽然前期投入时间精力多，但是一旦开工就基本不会再浪费人、财、物、时在图纸变更上。

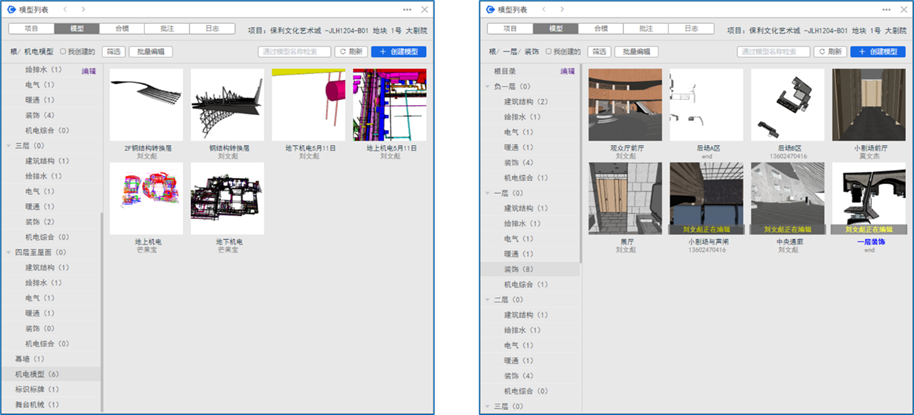

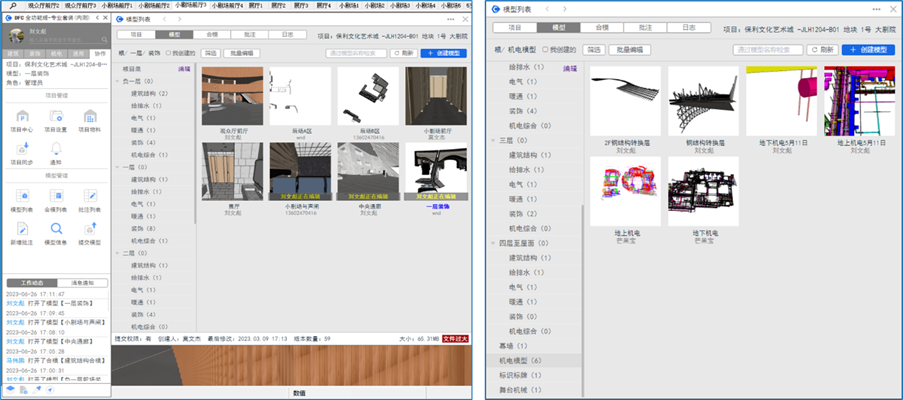

DFC云协同平台

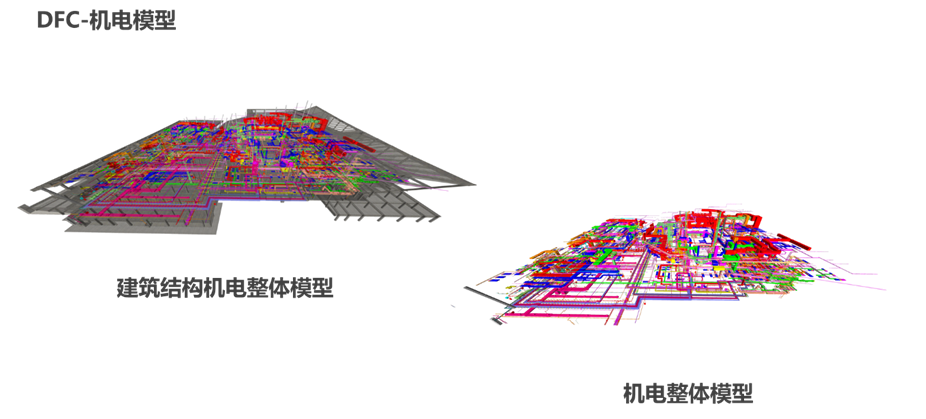

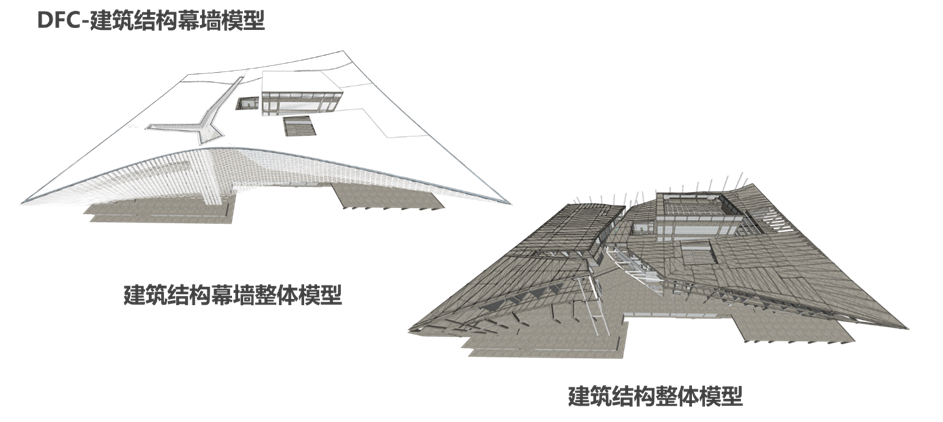

DFC-全专业建模：建筑、结构、幕墙、机电、景观、舞台机械、标识标牌

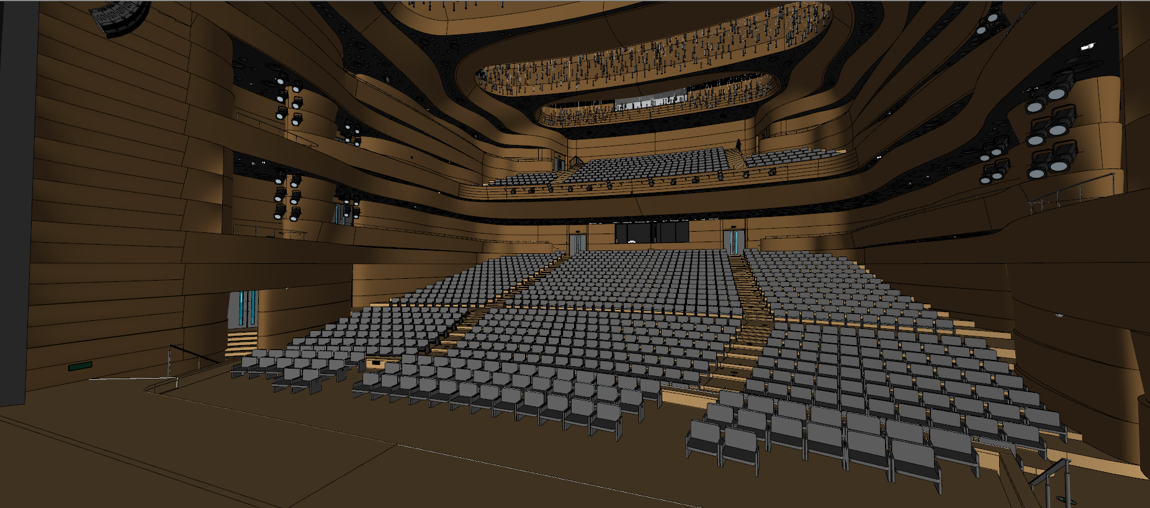

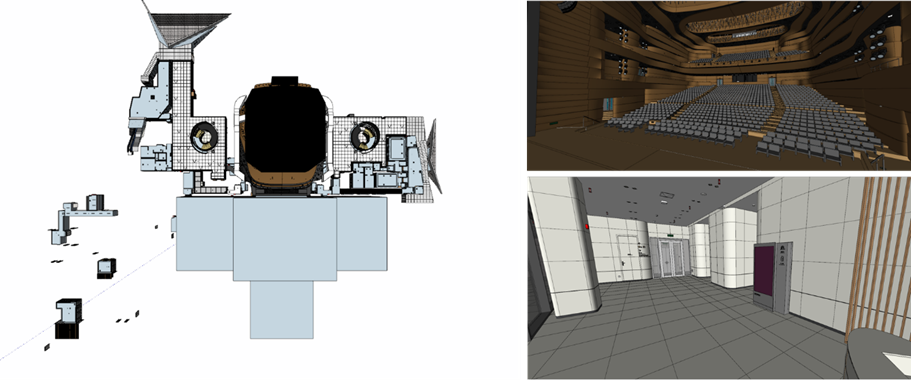

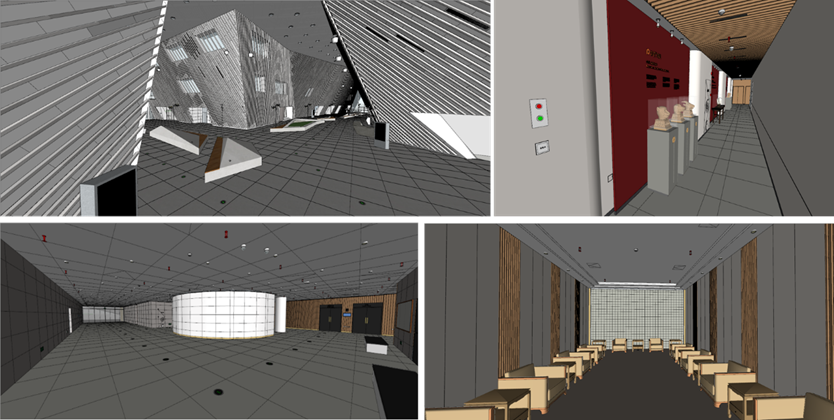

DFC-装饰模型

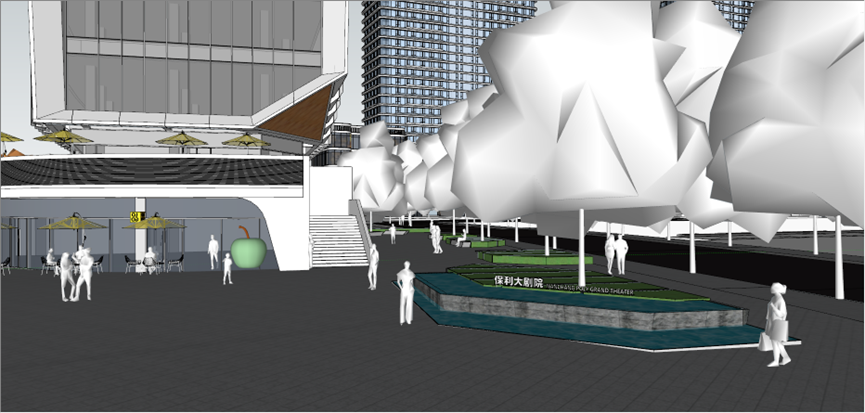

DFC-景观模型

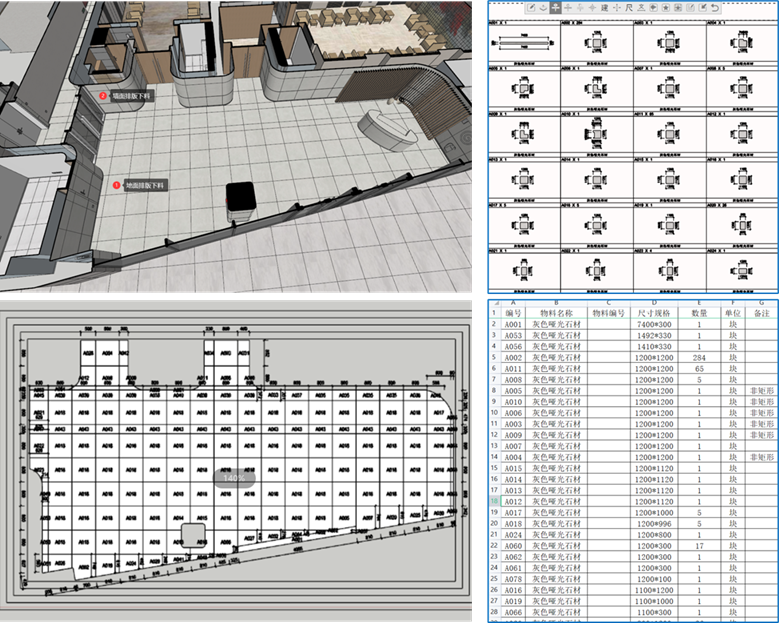

DFC-排版下料

借助Trimble XR10 头盔+ Trimble Connect for HoloLens（APP） + SketchUp模型，可借助MR技术结合现场情况查看相应的模型。

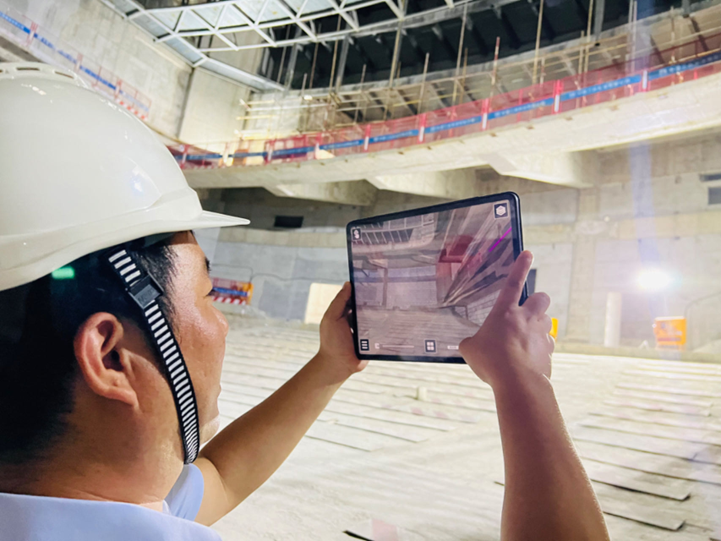

借助iPad Pro + Connect AR （APP ）+ SketchUp 模型，可以实现带个平板进行现场巡检，检查并及时发现现场存在的施工问题。

通过虚拟场景进行仿真和验证，该项目在实体工程施工前就优化了施工方案，确保了各专业之间的无缝衔接。土建变更费用被严格控制在50万元以内，其他专业的拆改工作也显著减少，保证了项目的顺利实施。这一过程充分展示了DFC平台在多专业协同和成本控制方面的卓越能力。

天宫DFC介绍

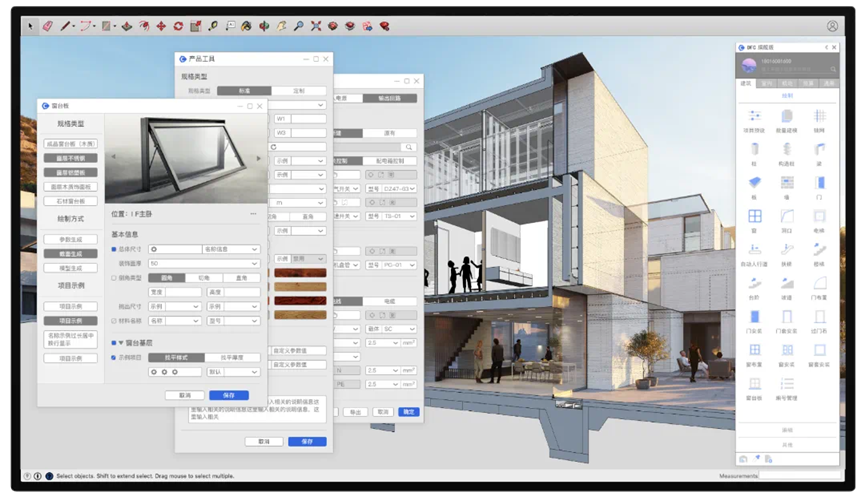

天宫DFC是SketchUp的一款数字建造平台插件，集成建筑、结构、机电、装修、成本造价等多专业模块可进行正向设计，从创建三维模型、进行碰撞检测、出施工图、导出工程量清单和物料表，实现一模到底的设计闭环。

DFC之所以选择SketchUp 作为 BIM 平台，是因为它易于学习和使用，不需要昂贵的高规格工作站即可运行。大多数设计师都知道如何使用 SketchUp，而且 SketchUp 拥有最大的室内装饰模型库。用户可以选择用参数元数据建模，用 DFC 建立面向对象的模型，或者用多边形建立非常规几何模型，然后再定义分类和数据。

二维到三维数字化设计

在数字三维设计过程中，把二维图纸中建筑、结构、水暖电、消防、装修专业综合集成在三维模型。及时发现图纸错误，暴露设计缺陷。三维可视化程度高，便于真实理解空间关系，消除不同专业背景人员理解偏差，避免因理解误差额外增加设计变更成本、施工返工成本和信任成本等。项目后期信息向前集成，可以不断地寻找建筑、结构、机电、设备、装饰、材料等的不足或替代方案。

云端协作

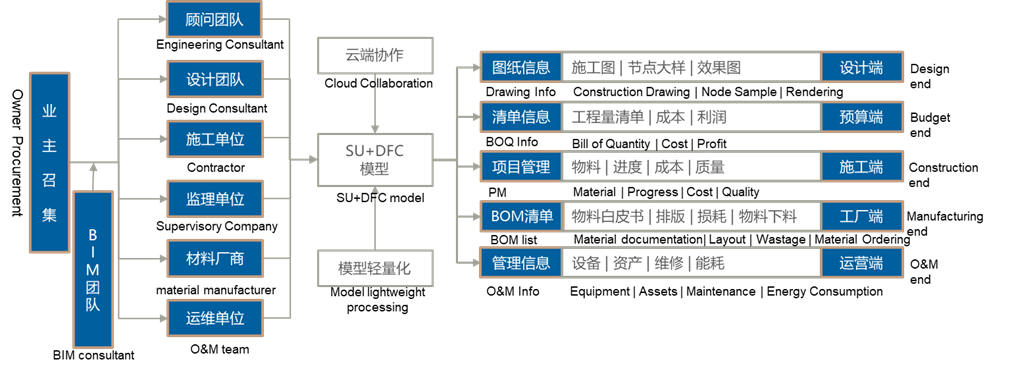

设计常有上十个甚至几十个专业需要协调，包括设计计划、互提资料、校对审核、版本控制等，天宫DFC的设计协同化、模型云端化，可实现多公司、各部门、跨专业、全流程都基于同一个模型对话，云端协助式三维设计，远程协作、保存实时更新、无需传送图纸、节约沟通成本、减少出错，打造组织内外高效畅通的协调机制。

碰撞校核

利用天宫DFC的碰撞校核功能在模型建立完成后进行碰撞检查，直观解决空间关系冲突，优化净空、管线排布方案等工程设计内容，实现精准化定位，避免拆除浪费，减少工程造价，缩短施工工期，减少施工阶段可能存在的错误和返工。通过天宫DFC碰撞检查，综合管线优化，真实模拟在实施过程中的可⾏性、易行性、后期维修的便捷性，有效提升楼层净高20~50cm，减少项目交圈错误，为建设单位节约成本。

正向出图

模型与图纸关联匹配，可直接从模型导出黑白或彩色施工图纸，包含平面、立面、剖面图纸和相关物料清单，技术人员仅通过简单的软件设置和相关操作即可获得想要的图纸，模型如有修改，对应的图纸相应的进行修改，避免图纸错误。简单高效、节省大量制图时间及成本。

根据实际经验，现场技术人员更倾向于使用天宫DFC导出的彩色三维施工图纸进行施工，相对于传统的黑白二维施工图纸，彩色三维施工图纸更清晰直观、便于理解，大大降低了现场施工管理难度。

快速生成工程量清单、物料表

天宫DFC集成了国家定额计价、清单计价等成本数据，通过天宫DFC制作完整深度的DFC数字模型，即可快速统计工程量并生成工程量清单，在成本达到计划目标前，可快速进行设计优化或成本优化；与此同时，可根据项目实际需求，导出物料表等材料数据，节省大量时间，缩短项目整体工期，为项目决策及执行腾出更多空间。

设计方案、施工图纸、工程量清单与DFC数字模型保持联动一致。避免施工招标清单缺漏项，致使成本造价分析不准确。

点云扫描-提高施工精度

运用天宝三维点云扫描仪、BIM放样机器人结合精细化施工图进行精确定位，改变传统的人工放线，提高功效，提高精度。

施工模拟，高效协同

三维可视化功能再加上时间维度，进行进度模拟施工。通过天宫DFC制作的施工模拟动画，指导项目施工单位技术人员完成工序、工艺、工法等流程，随时随地直观快速地将施工计划与实际进展进行对比，同时进行有效协同，项目参建方都能对工程项目的各种问题和情况了如指掌。从而减少建筑质量问题、安全问题，减少返工和整改。利用DFC技术进行协同，可更加高效的进行信息交互，加快反馈和决策后传达地周转效率。利用模块化的方式，在一个项目的BIM信息建立后，下一个项目可类比的引用，达到知识积累，同样的工作只做一次。

验收标准

在项目验收阶段，可通过将DFC数字模型与验收表单关联，形成要素齐全、一目了然的可视化验收模型，逐一核查不漏项。

项目完工后，形成竣工模型，建立DFC信息电子工程档案资料库，方便项目数字化管理运维，数字价值长期延续。
