用SketchUp完成武汉大学城市设计学院复杂独特的错层迭代专教设计

项目：武汉大学城市设计学院

业主：武汉大学

项目主持：崔愷 喻弢 胡水菁

项目经理：李佳玲 张尧斌

建筑：曹洋 张笑彧 周益琳 金爽 Ilaria Bernardi（意）

结构：郭天焓 王道博 贾开

给排水：高振渊 苏兆征

暖通空调：刘燕军

电气：裴元杰 张龙

智能化：张雅 唐艺

室内设计：张栋栋 饶劢

总图：武永宝

景观：冯君 李小妮 施慧慈

经济：禚新伦 张桂芝

泛光照明：宁之境照明设计

BIM：武汉比木印象技术服务有限公司

施工团队：中建三局总承包公司

摄影：张广源 李季

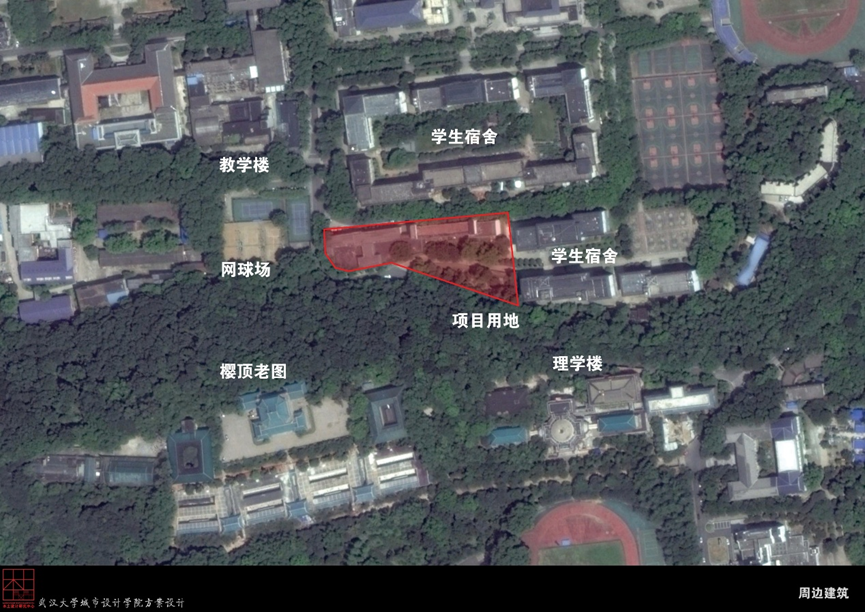

武汉大学城市设计学院的教学楼位于校园内，为建筑设计专业教学使用。大楼的设计和建设受到很多限制，包括风貌、限高、规模和体量等方面。大楼内部设有教室、图书馆、实验教室、设备机房和报告厅等功能空间。该项目SketchUp软件发挥了重要作用，帮助设计师深化设计，解决施工中的问题。

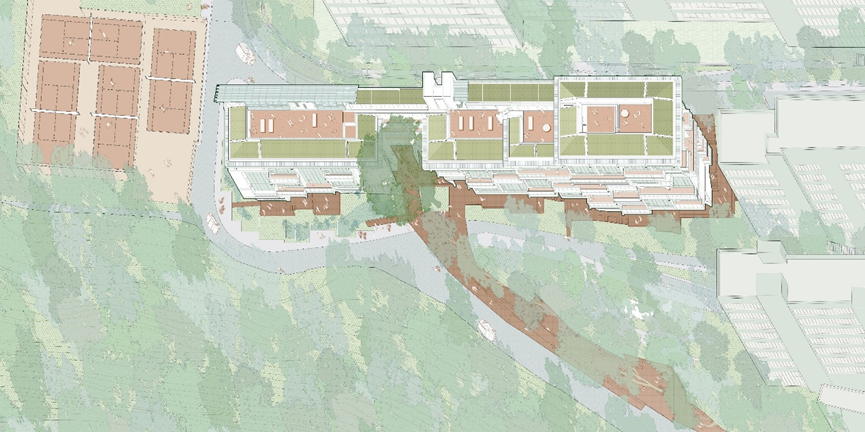

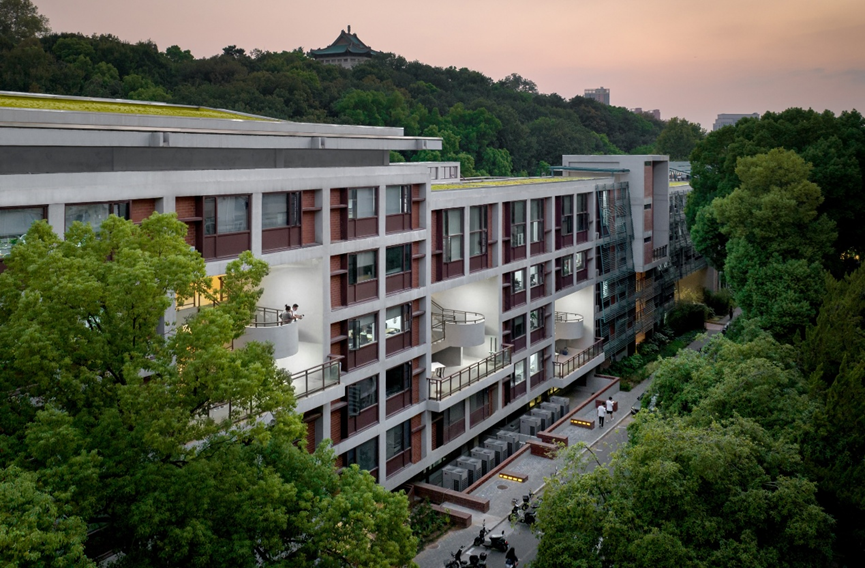

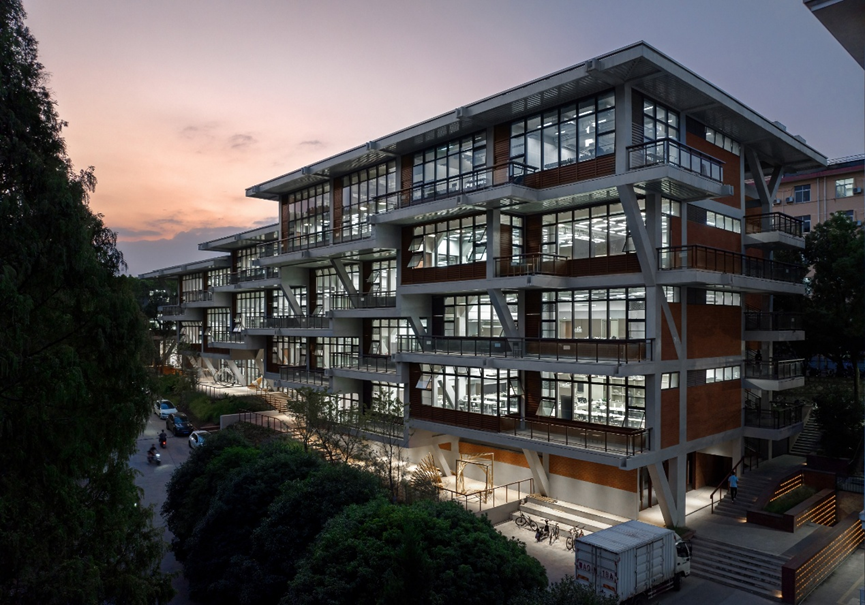

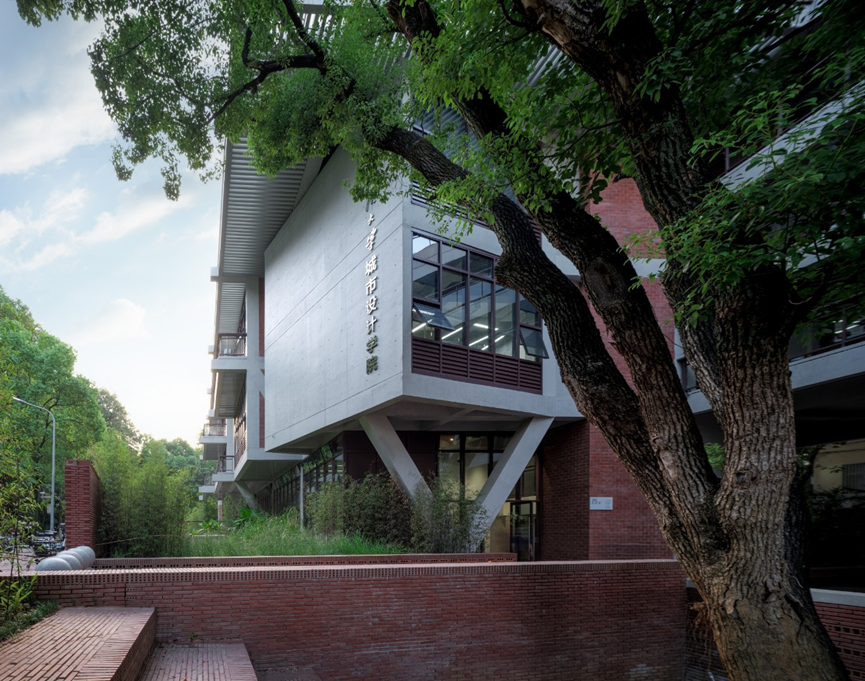

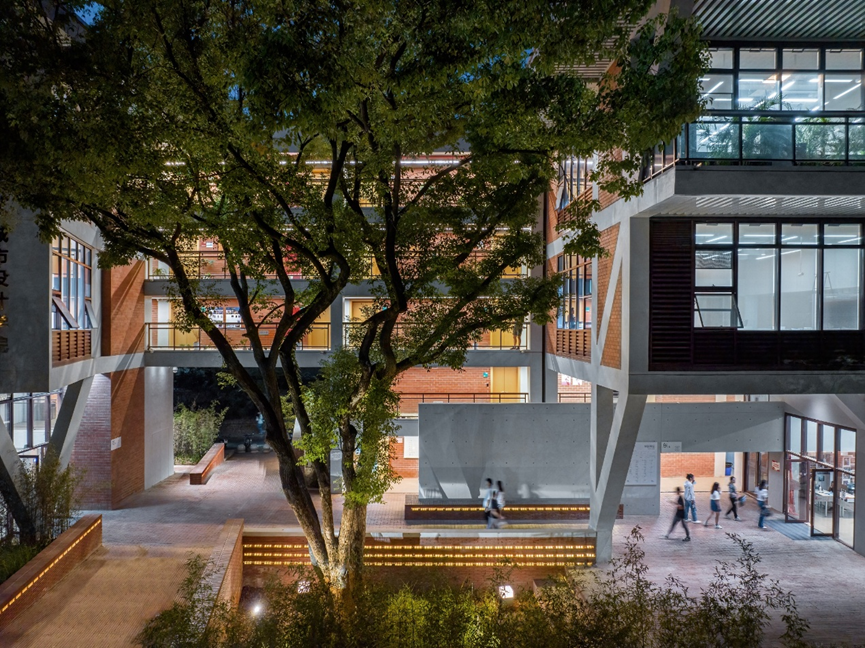

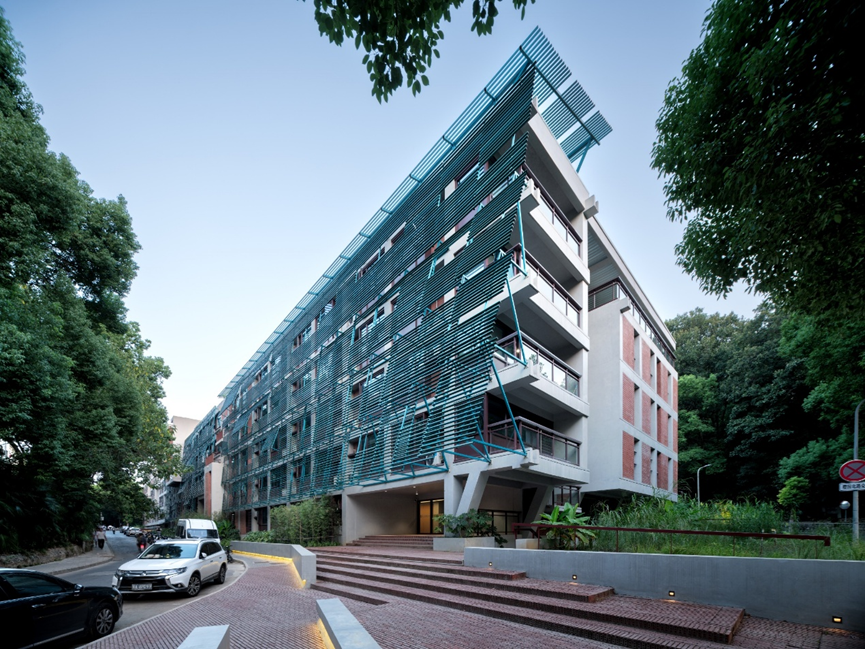

建筑的外观与周边环境相融合，屋顶上种植了绿化，使得整个建筑更加美观。此外，建筑内部的空间设计也很有特色，通过高差的变化来划分不同的班级，使得不同年级的学生、老师和跨专业之间能够更好地交流。

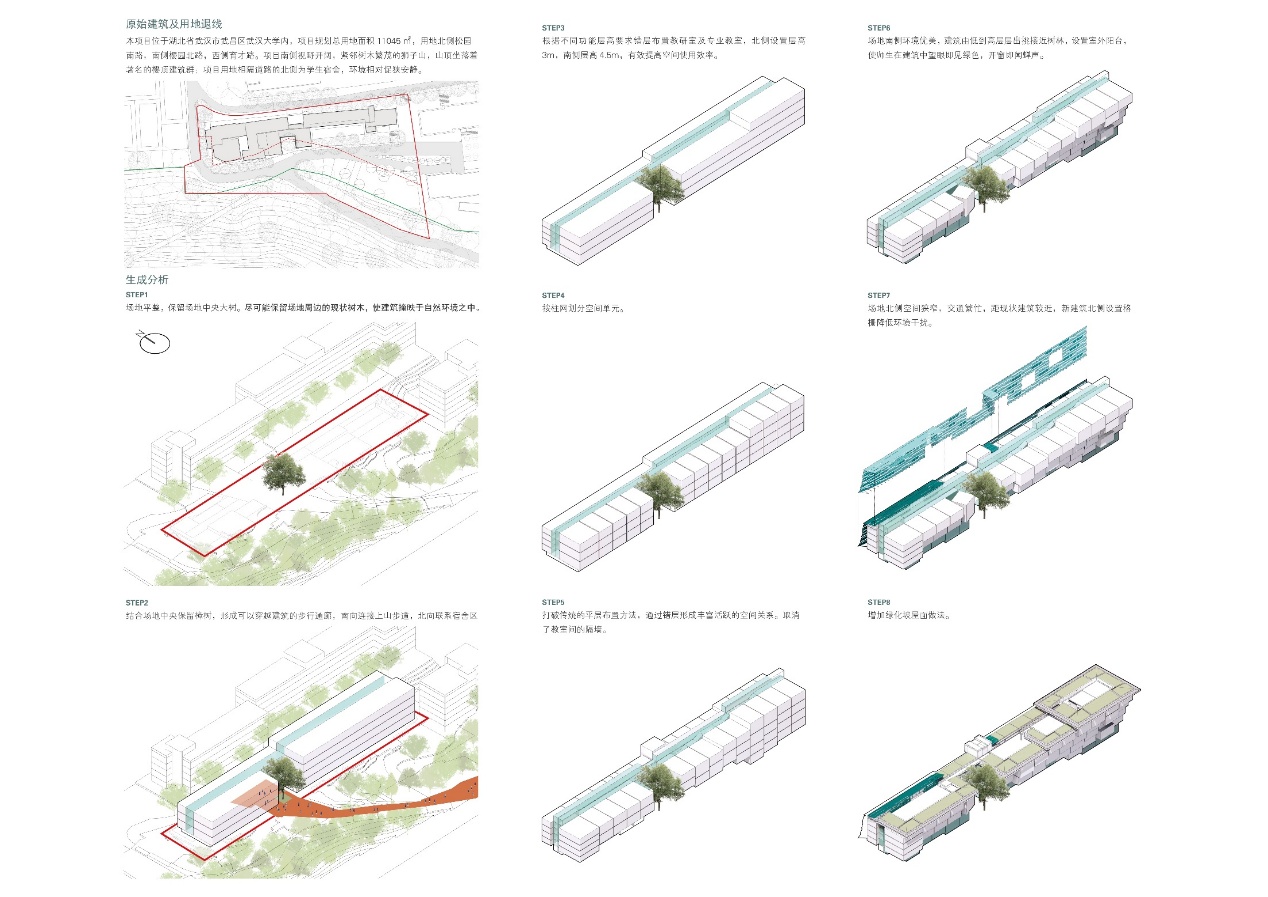

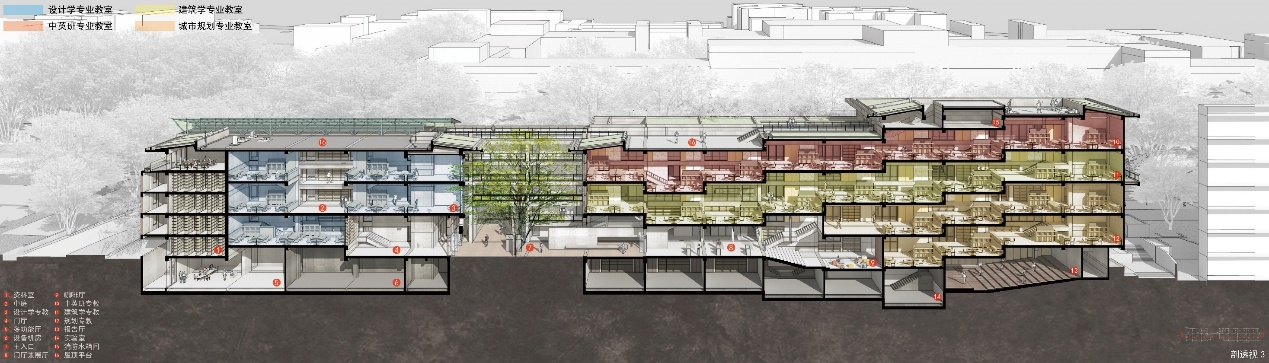

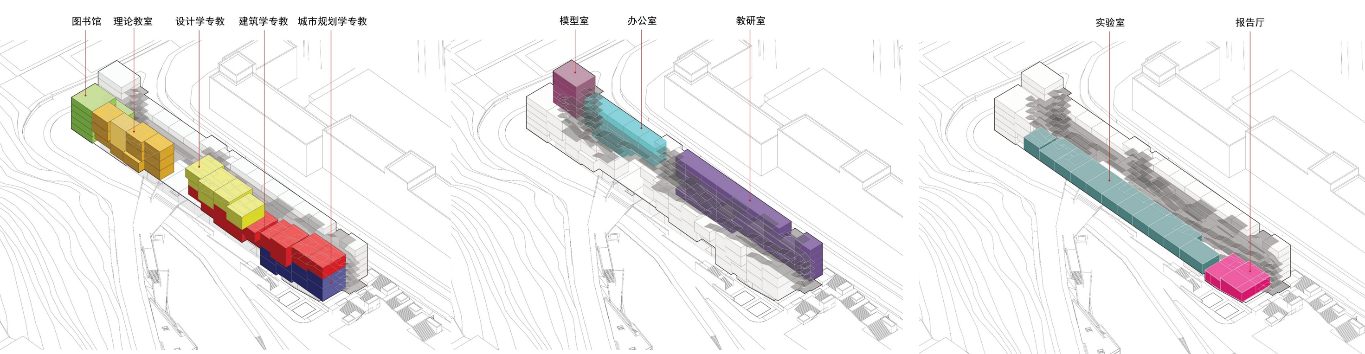

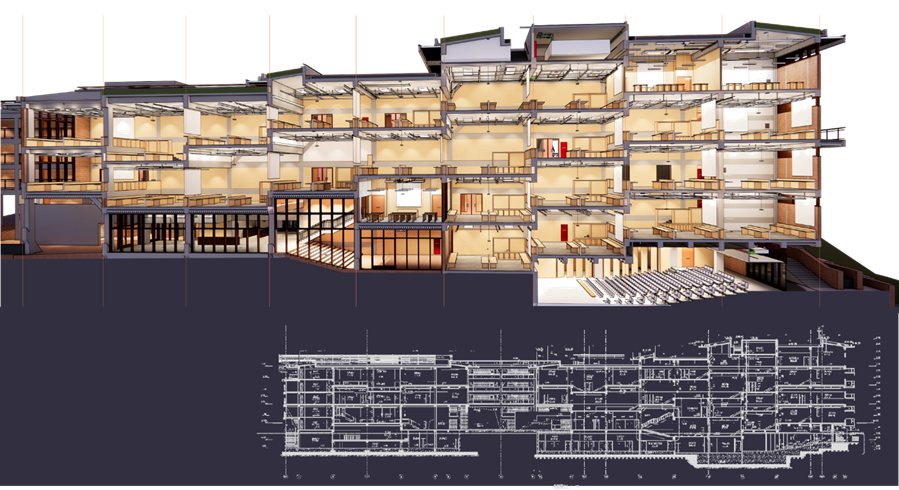

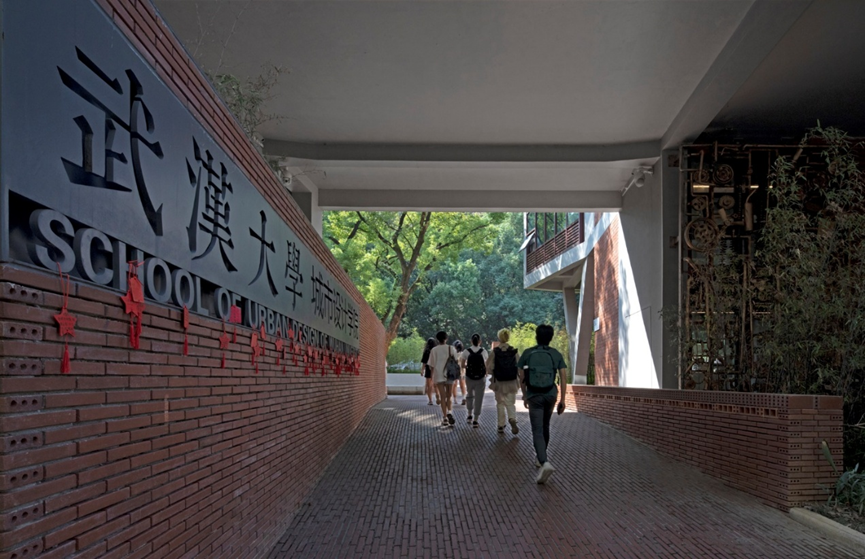

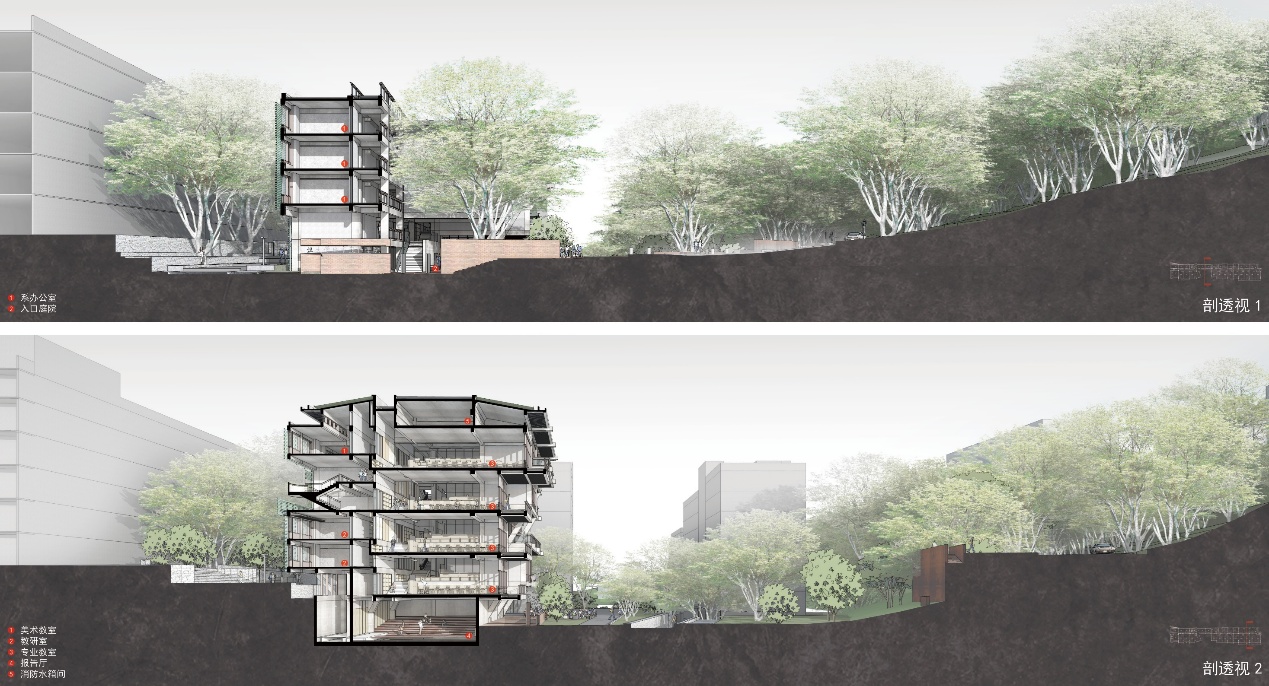

该建筑最大的不同是打破了统一的层高布局，通过错层策略将不同教室和专业划分成几个大的空间，以便学生充分互动。建筑中设有图书馆、实验教室、设备机房、报告厅等，并通过过街楼连接南北支线，方便学生通行。建筑外立面采用现代材料和设计语言，保留了历史建筑元素。

SketchUp作为轻量化的工具，能够快速地推敲建筑细节，便于设计人员进行理解和沟通。在实际施工过程中，设计师们利用SketchUp的便捷性对细部节点进行推敲。

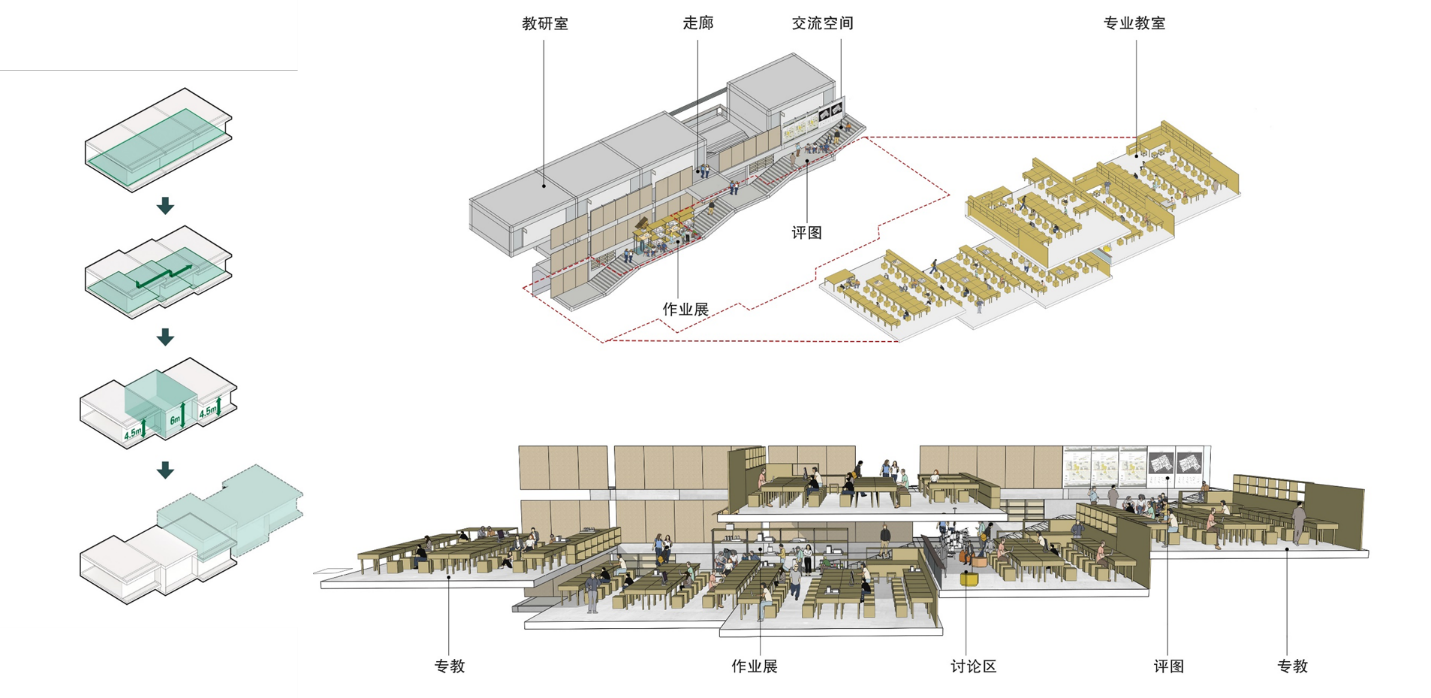

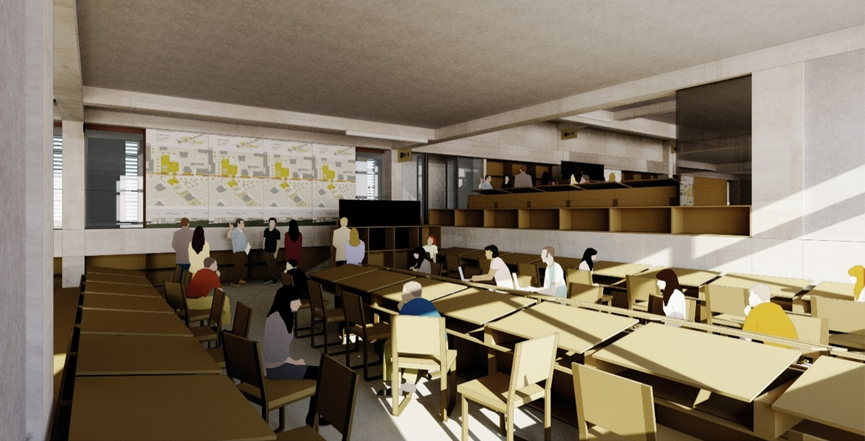

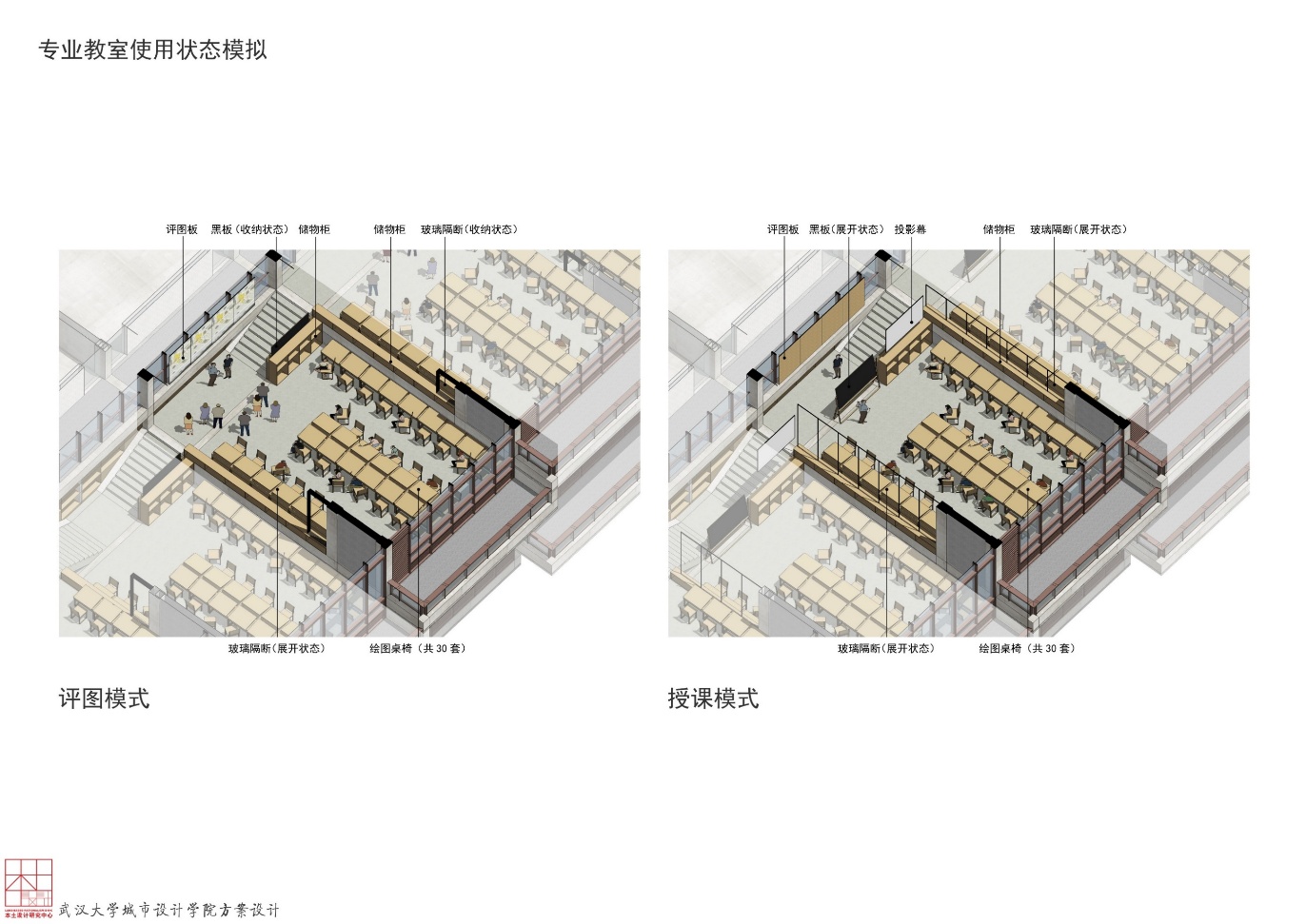

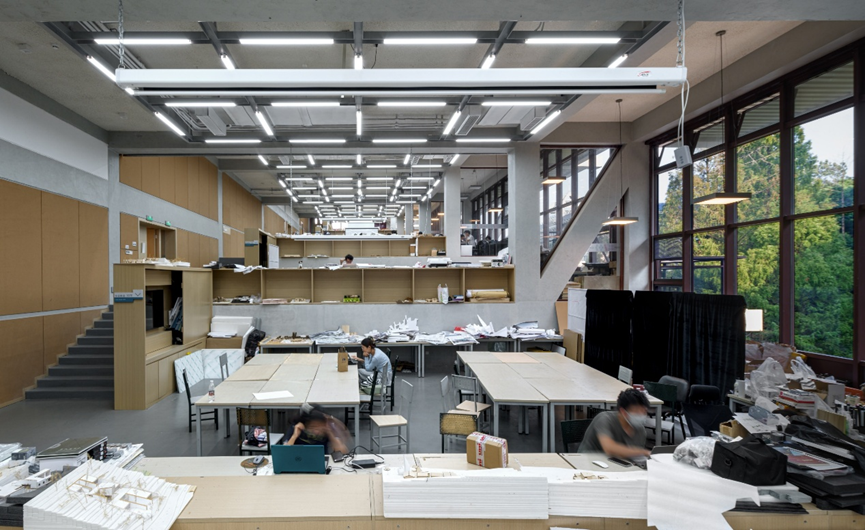

专教空间可自由切换评图模式与授课模式。

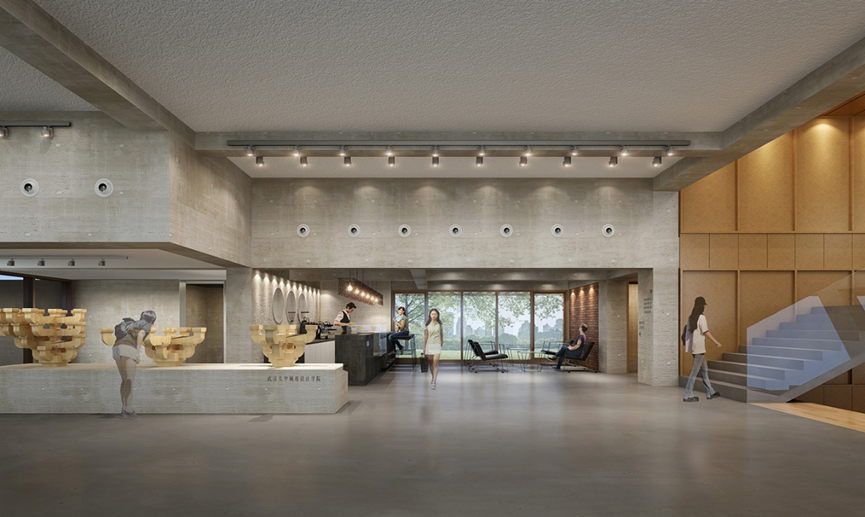

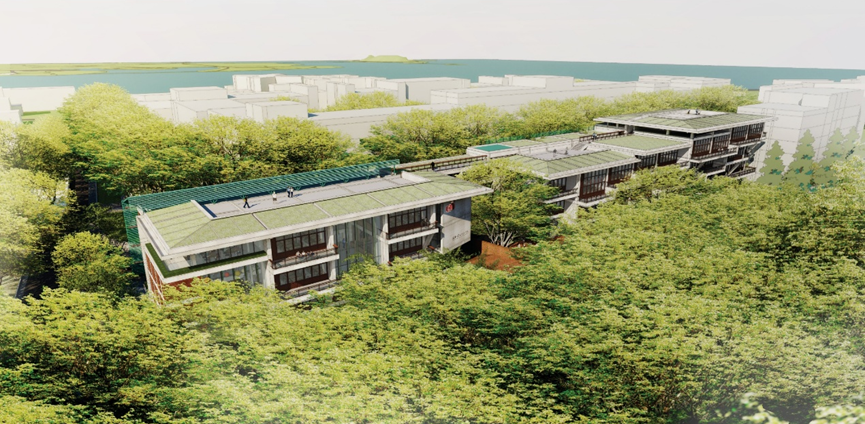

效果图

施工图设计的过程中，SketchUp扮演了一个核心的角色，因为SketchUp轻量化的优势，设计师可以在SketchUp的三维视角中进行快速的设计推敲，包括结构的选型、节点的构造，都是先在SketchUp 中完成设计后，再转到 Revit 中进行协同建模。

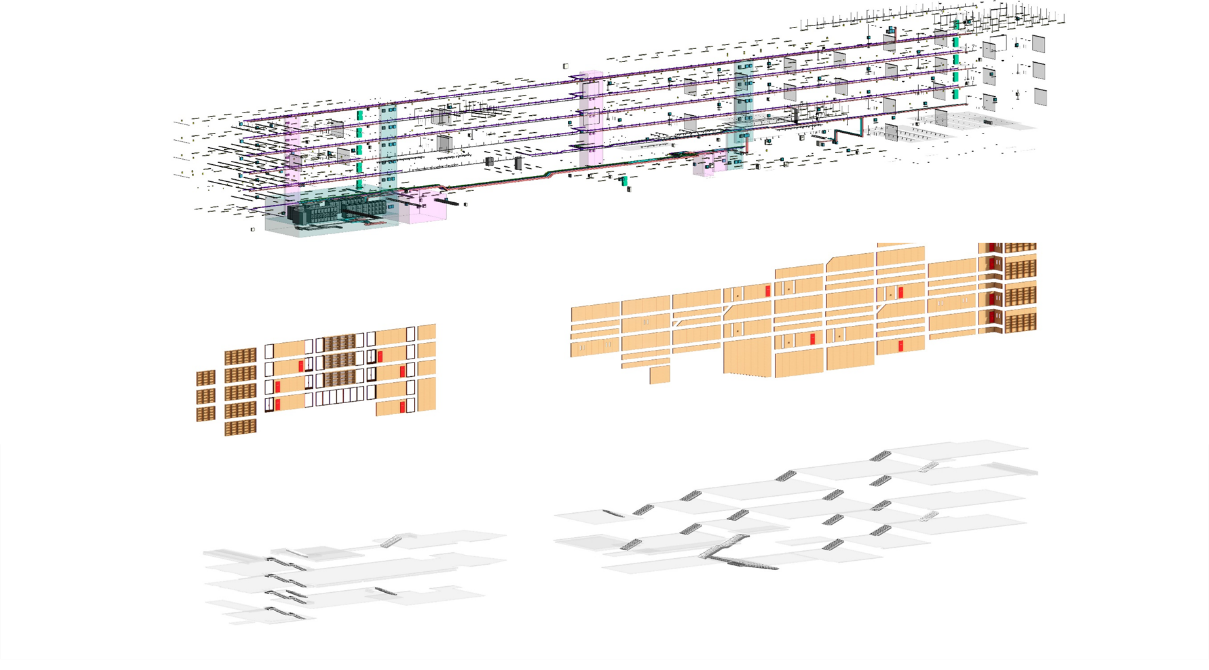

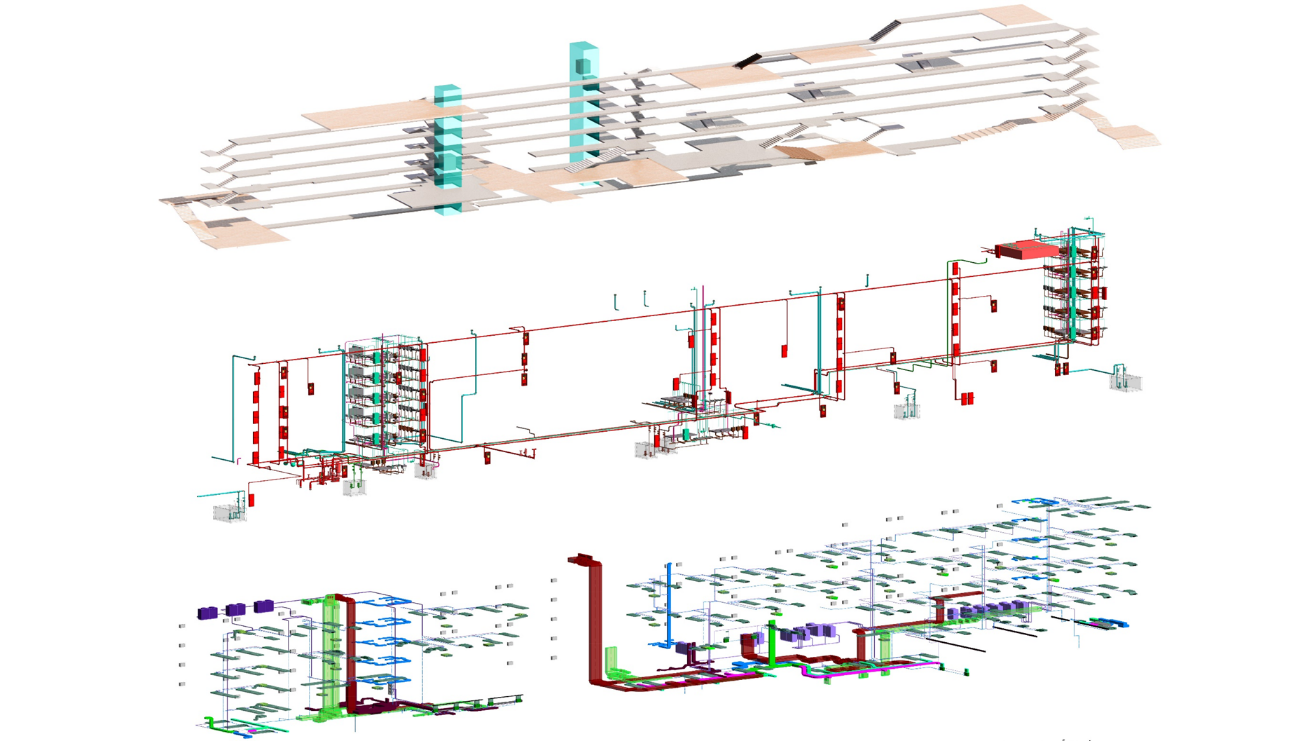

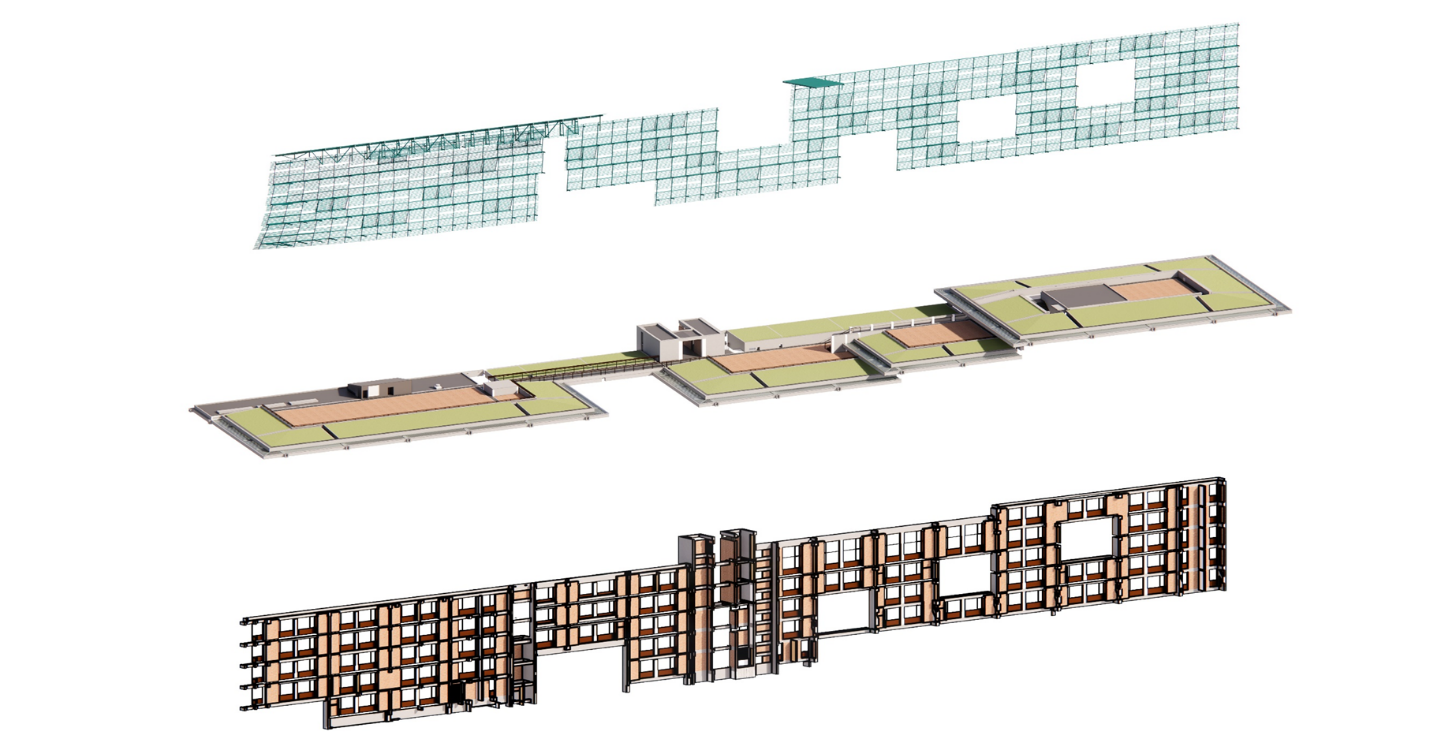

各个专业模型

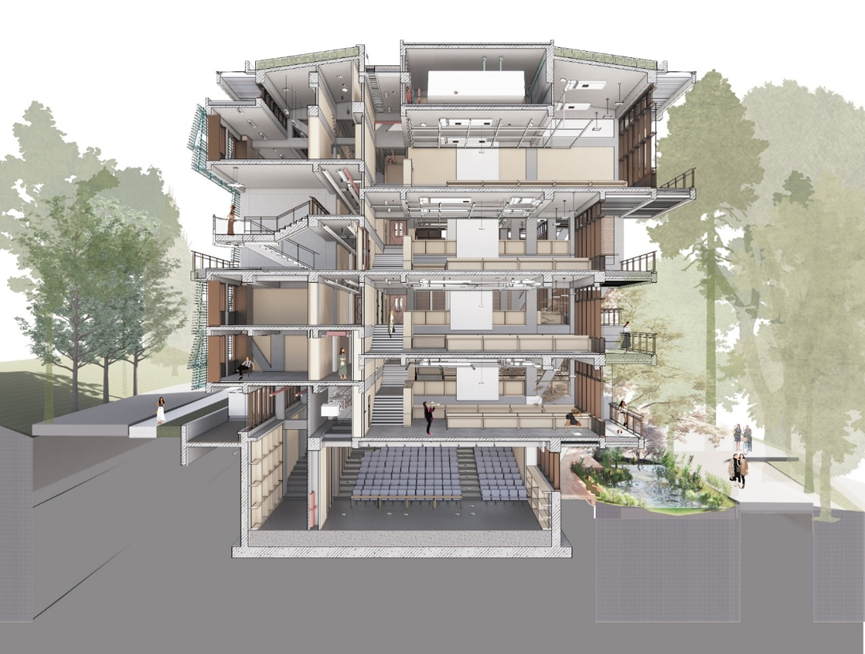

SketchUp模型用于处理复杂构造节点
