数字化 | EASY-GIS研发赋能设计提质增效
2023-08-03 17:19:07 作者：中建西南院
在数字中国建设新型智慧城市、实景三维中国的背景下，中建西南院以主营业务提效为出发点，充分利用新型测绘实景三维的优势，研发了能够直接使用实景三维数据的设计软件EASY-GIS，赋能设计师高效踏勘、高效分析、高效建模、高效沟通，首次跨界搭建了实景三维、设计、智慧城市的信息桥梁。
实景三维是一种比测绘图精度更高的测绘模型，因为极大提高了测绘行业整体效率，近年已编入新型测绘的国家规范，实景三维也是智慧城市、CIM可视化交互的核心底座标准数据，在智慧蓉城、智慧大运、智慧招商等众多领域都得到了示范性应用。
本文从片区开发设计、城市更新、建筑设计、景观规划设计等4个类型案例介绍EASY-GIS软件如何提质增效，并为智慧城市建设赋能与提效。
01
片区开发设计
（蒲江国际田园生态商务区）
成都郊野总部示范片区暨蒲江国际田园生态商务区是为全球顶尖企业的郊野总部而设计，是成都市首批24个“三个做优做强”重点片区之一。位于蒲江县明月国际村以南、石象湖景区以北，规划面积4042万平米，起步区面积480万平米，2022年开始设计，核心起步区53个商务庭院主体工程预计2023年9月底建成，招商已完成注册企业300余家。EASY-GIS软件在数字踏勘、数字研判、数字设计、数字招商等多个环节为项目整体提质增效。
★ 数字踏勘：首先是480万平米巨大场地踏勘的挑战，传统CAD平面测绘图无法完整表达现场信息，且需要人工将测绘外业资料绘制成CAD图纸才能交付，费时长达数月。而利用EASY-GIS转换的实景三维模型进行数字踏勘只需3天，设计师可以在EASY-GIS中实时体验1:1真实现场，节省设计团队大量、反复踏勘时间成本，提效总体周期2个月以上。
△ EASY-GIS超级轻量化无卡顿实时1：1还原现场
★ 数字研判：现状宅基地很多，如何在有限资金条件下选出100+个最佳宅基地，并充分利用丘陵景观同时保护全亚洲最大的马尾松林成为第二个挑战。EASY-GIS完整呈现实景三维模型5cm精度的树林、房屋等数字化现场信息，极大提高设计师研究判断效率和科学性，并将设计决策过程直观传达给甲方，在多部门大会决策中实现多层级沟通和无差别信息传递，提高政府决策效率，辅助提效总体周期3个月以上。
△ EASY-GIS中对资源条件直观快速分析和设计决策研判
★ 数字设计：“超级轻量化”让设计师团队能在4.8km²的现状模型上流畅协作，模型中快速验证各专业设计的风格、尺寸、材质、色彩、竖向等设计内容是否与现状协调，快速多方案对比与决策，提高一线设计师的整体设计效率约20%以上。在效果图、数字孪生场景表达中给业主呈现最真实落地效果，并且可以同角度实时对照设计与实景三维现状的效果，从源头避免效果图与实际落地的巨大落差，提升设计质量与数字设计品牌度。

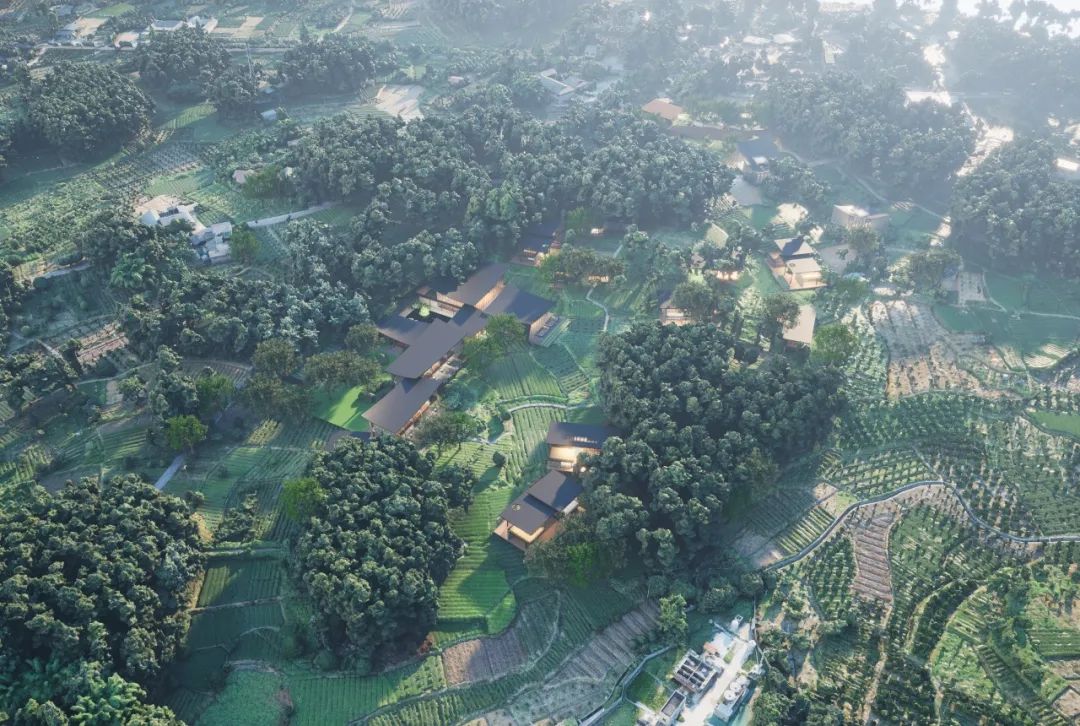

△ EASY-GIS+ D5渲染可视化表达快速验证
★ 数字招商：设计完成后，建设方主动要求在其电脑安装EASYGIS。通过该软件，会议现场即招商现场、施工现场，极大节省了建设方反复带招商对象去现场工作量，建设方还可以随时对设计进行替换和修改，以适应最新的情况和招商需要，相比于智慧城市等平台类软件更灵活、更好控制成本，适合建设过程中的管理和招商应用。EASY-GIS数字模型还赋能了建设方制作沙盘模型，提供丰富附加服务。
△ EASY-GIS赋能甲方招商与沙盘模型制作
目前该项目的EASY-GIS数字化场景在2022年获得了“首届数字乡村大赛”的优秀奖并在世界互联网大会乌镇峰会亮相。
02
城市更新设计
（乐山五通桥街道改造、攀枝花迤沙拉大道改造）
在城市更新类的大型设计项目中，普遍存在测绘资料缺失、现状与原始设计资料差异大、需要充分考虑新旧衔接、要求驻场设计等情况，在乐山五通桥街道改造、攀枝花迤沙拉大道改造项目中，实景三维在EASY-GIS中直接能让设计师、决策者准确获得测绘级的精准三维现状数据，在此基础上可以快速精细建模、精细算量、方案新旧对比。基于EASY-GIS的超级轻量可视化能力与设计实时对照能力，政府部门、施工单位、居民代表等参建各方得以更高效沟通，从而大幅提升设计服务质量和人民群众的满意度，减少了大量驻场设计服务工作量，极大降低了差旅成本，相对传统驻场设计整体提高方案设计人员效率40%以上。并且基于EASY-GIS做的设计模型能与CIM、智慧城市、数字孪生系统无缝衔接，用于多方沟通与展示，进一步提升沟通与决策效率。
△ EASY-GIS赋能设计师高效进行设计前后对比与方案表达
△ EASY-GIS赋能乐山五通桥街道改造设计、无缝衔接CIM智慧城市
03
建筑设计
（福建中共平潭综合实验区党校、泸州人才发展中心）
在福建平潭综合实验区党校项目，我院成都总部的设计总负责人可以高效、直观地参与到远在福建的项目中，在EASY-GIS中快速验证设计的合理性，并基于找到的问题进行设计优化，提高我院设计总负责人的时间效率，让各分院项目能得到更好的设计总负责人把关，提升项目设计质量。
△ EASY-GIS赋能设计真实表达落地效果
△ 福建中共平潭综合实验区党校EASY-GIS中验证推敲
在泸州人才中心项目中，建筑从1.2平方公里城市片区的整体风貌出发，通过EASY-GIS基于实景三维模型推敲人才中心的建筑体量、色彩、材质以及视线关系，让建筑与城市对话，提高建筑设计方案的落地性。在设计前期就可以从房间内部看到城市的真实城市江景，让即将入驻的人才了解真实城市景观，感受到政府对人才的关环，真正做到让人才具有获得感、幸福感、参与感，在设计源头上避免效果图与施工的落差，提升设计质量的同时让设计师在办公室就能把建筑与城市的关系，极大提升设计效率。
△ 泸州人才中心设计操作视频
04
景观规划设计
（迎宾大道及周边景观改造工程）
迎宾大道位于成都东部新城高速收费站口与三岔湖之间，是进入成都东部新城的必经之路，迎宾大道及两侧景观面积约4平方公里，EASY-GIS在现场踏勘、划定设计红线、树木增减、生态保护、地形塑造、水文水利设计、汇报沟通等方面起到了关键性作用，推动了整个项目的过会进程与落地。根据人工时验证，现场100%真实直观准确，提高景观类项目调研效率多倍，大幅提高专业协同效率，设计前后关系对比明确直观，极大提高汇报效率与效果，广受参建各方好评。
△ 成都空港迎宾大道及周边景观项目应用
EASY-GIS研发团队
产品总监：周璟 程锐 刘刚
产品经理：罗榆淇 张静 邹莺
架构设计师：罗榆淇 刘乔
软件工程师：西南交通大学研发团队
测试工程师：罗榆淇 刘小东 马可 李博韬 陈宏 刘杰 吴昊 龙静 花文青 李强 周宏伟 周志强 杨皓程 刘壬可 蒋欣辰 孔振邦 姜卓 亢伟新 李晓璐 侯勇 童炜扬 蒋一贤
EASY-GIS（V1.0）目前已经完成基于SketchUp环境的研发，于2022年取得了软件著作权证书，并通过相关技术手段杜绝了数据安全问题，软件不依赖于电脑硬件，使用简单，能大面积快速推广应用。软件由中建西南院作为牵头方与产品设计方，联合西南交通大学软件研发团队完成，并将依托四川省行业型数字化转型促进中心（民用建筑设计）持续推进数字产品业务化工作。
