用SketchUp打造21万平城市绿洲

   2022-09-29 16:00:00    作者:SketchUp Team


用SketchUp创建的公园透视图。图片由archinect.com提供。


位于瑞典南部的德隆市需要一个雨水收集系统来收集暴雨径流。考虑到这一目标,Tyrens将一个巨大的场地(相当于30个足球场)改造成一个“知识公园”,为城市创造了一片绿洲,并成为欧洲可持续城市发展的典范。


繁荣的 Brunnshög 社区是世界领先的研究和IT中心,也是科学、文化和娱乐的国际目的地。知识公园把城市与周边农业景观有机地联系在了一起,从而行程战略性的生态体系。


Tyrens 是一家咨询机构,拥有城市发展和基础设施方面的专业知识,并致力于创建可持续的解决方案。从桥梁到火车站,他们的项目经验十分丰富,且在设计过程中始终将实用性和道德考量放在首位。为此,隆德市政府委托他们设计这个价值数百万的瑞典克朗的项目。


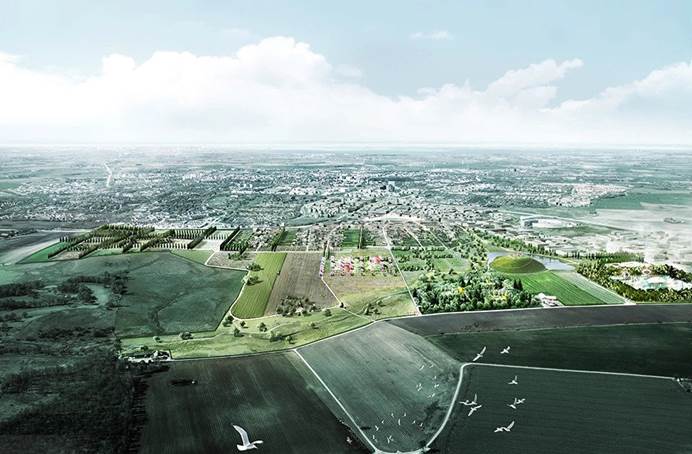

知识公园鸟瞰图。图片由archinect.com 提供。


我们采访了项目经理安德烈亚斯·奥尔森(Andreas Olsson),他是一名土木工程师,在 Tyrens 已经工作了 15 年。

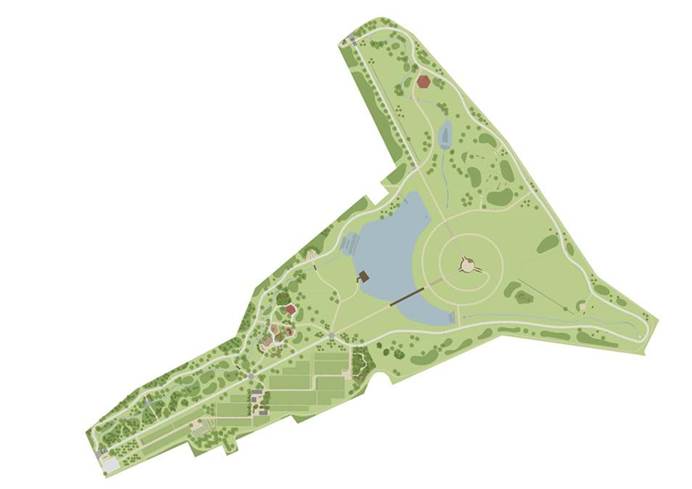

知识公园及周边地区平面图。图片由 archinect.com 提供。


说明性规划。图片由 Tyrens.se 提供。


Q:请问这个项目设计的主要目标是什么?


知识公园既作为一个当地的休闲旅游地点,又作为在 Brunnshög 附近工作生活居民的娱乐场所。我们旨在激活空间活力,为居民提供有趣的运动场地和多样化的运动路线。


公园一期位于场地西北部,空间主题以娱乐为主。在周边住宅区形成之前,一期的建设在激活该地区方面发挥了重要作用。它包含了两个水坝,用于管理来自Brunnshög中部的雨水。


隆德科学村。图片由 archello.com 提供。


在科学村和研究机构MAX IV与ESS里有很多员工,他们将成为知识公园的常客,附近的居民也将成为公园的主要使用者。我们的方案旨在满足不同群体的需求,从午休时间散步的员工到爱好出游的居民。


在 Brunnshög社区里有一个城市种植区将迁移到公园里,这个新的种植区是与农民合作设计的。公园与附近的自然保护区 Kungsmarken 相连,该保护区是 Natura 2000地区——欧盟的一个自然保护区网络。自然美景是公园的核心,它将公园与城市完美的融合在了一起。


Kungsmarken 自然保护区,Natura 2000。


除了建造一座横跨水坝的人行桥外,我们还改造了景观,种植了树木,建造了游乐场地,并配置了公园跑步道,以打造社区各个群体都可以使用的空间

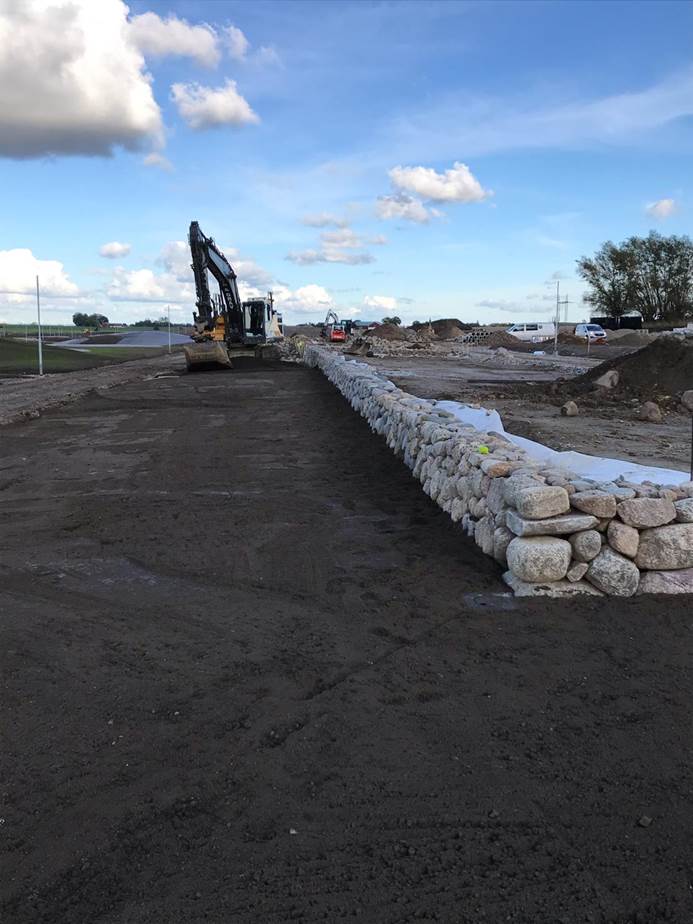

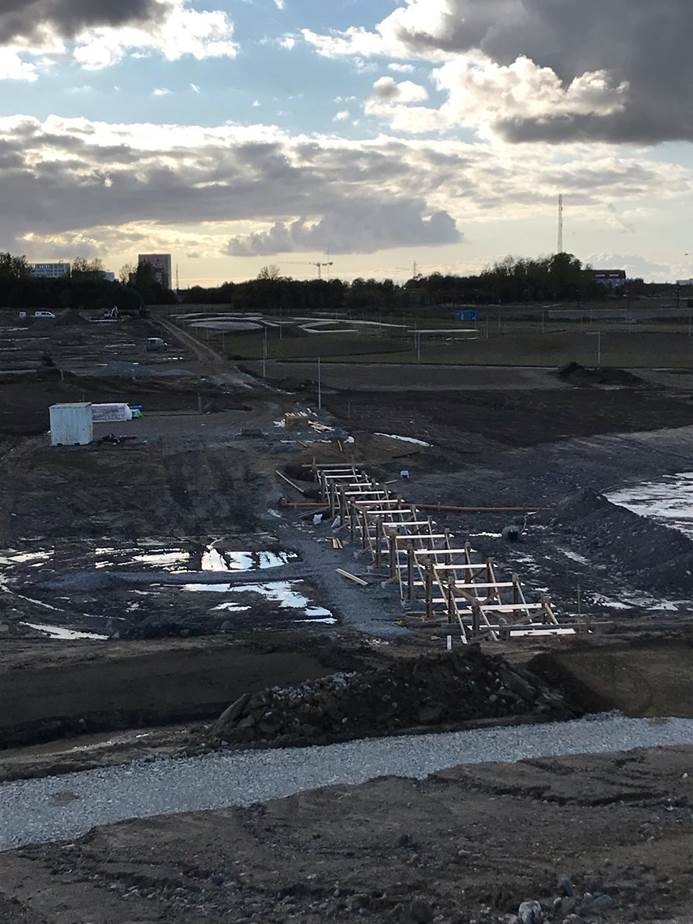

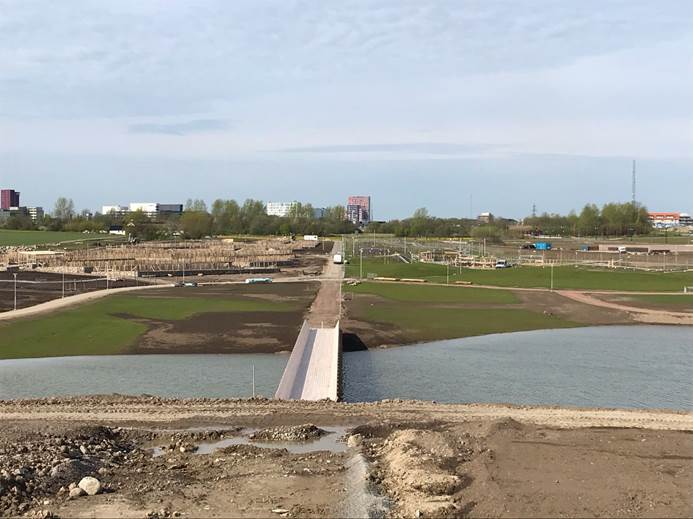

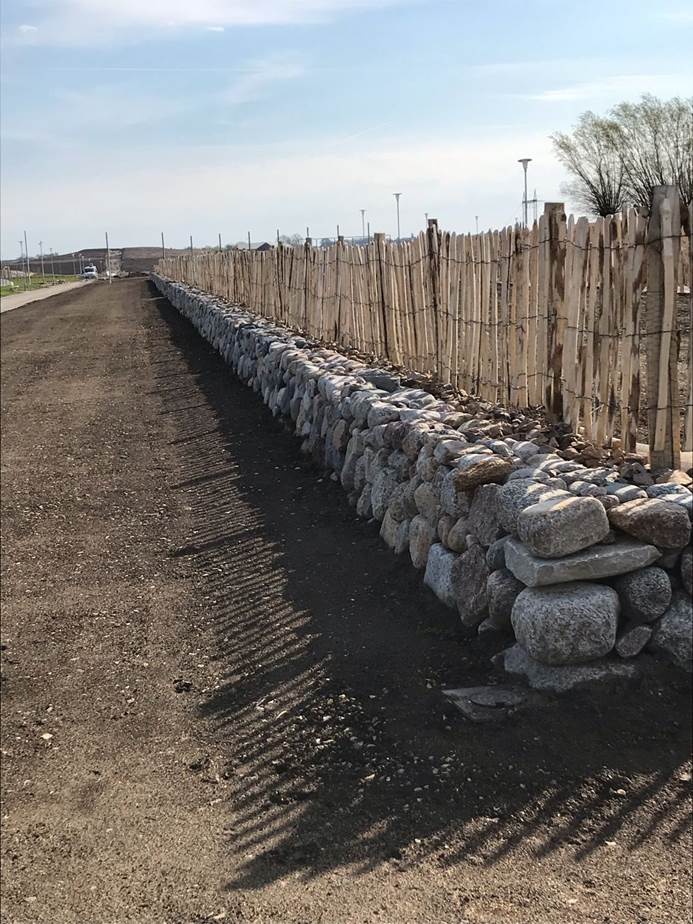

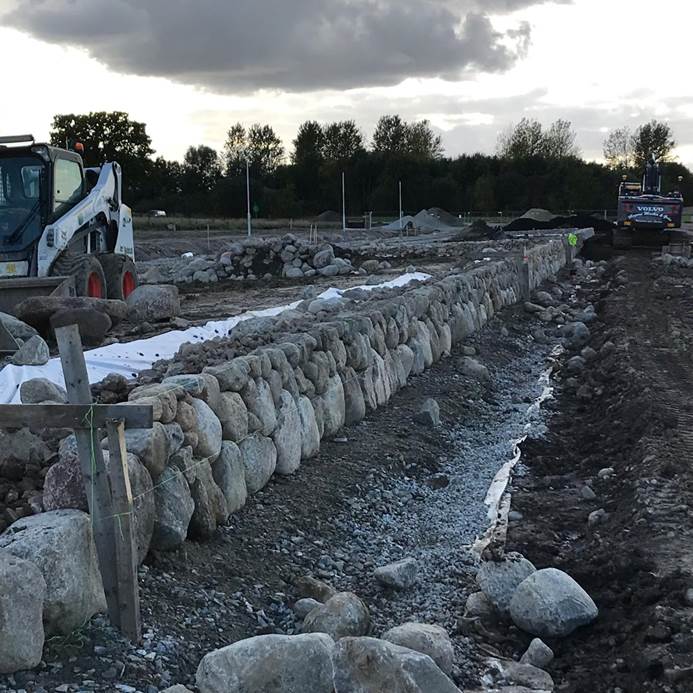

 这些照片展示了人行桥施工过程开始时和基础工作完成时的样貌。图片由Tyrens提供。


Q:您在该项目中使用了哪些设计软件?


我们全程使用了SketchUp。在项目开始时,景观设计师用 SketchUp来说明整个公园小溪和水坝的区域。它是向市政当局展示公园不同区域的重要工具,便于市政部门了解设计方案。

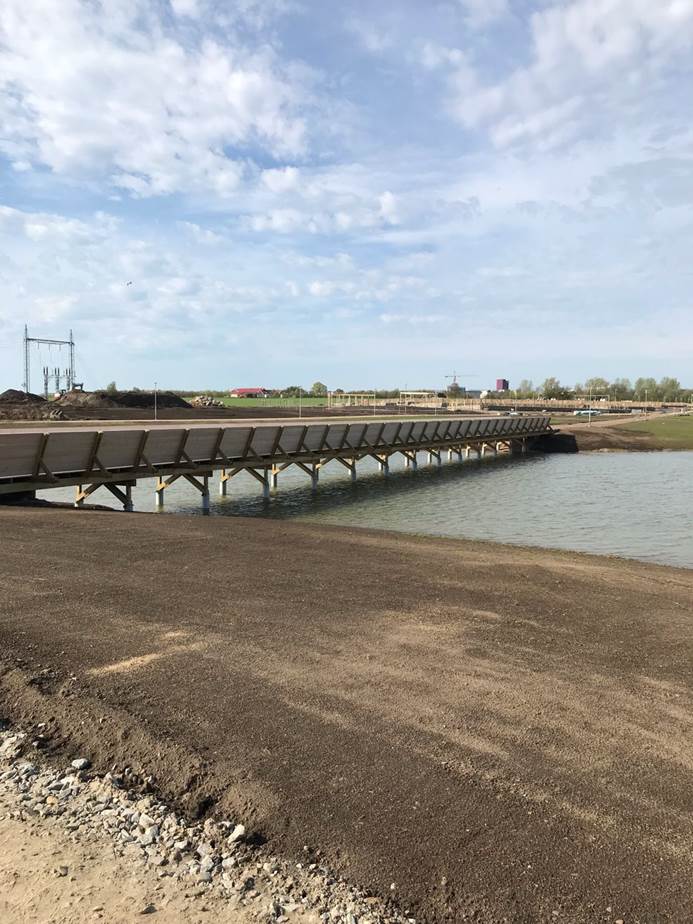

建成的木桥。图片由Tyrens的Marco Contri提供。


在项目后期SketchUp 用于公园特定部分的详细设计如木桥、用于设防的钢板、木制长凳、混凝土环状座椅等,以及公园的其它设计元素。

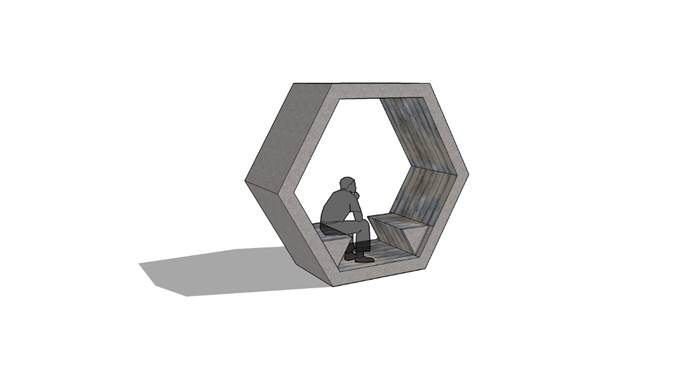

公园内混凝土和木环座椅的3D模型。图片由Tyrens提供。

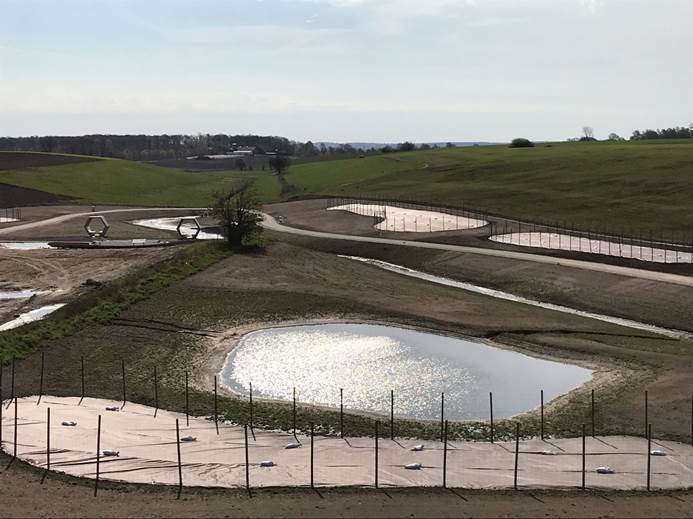

知识公园内六角形环状座椅的图片。图片由 Tyrens 的 Marco Contri 提供。


“SketchUp 在与市政官员的沟通中发挥了重要作用,它能使我们的设计方案更容易让他们理解和接受。”


由于项目预算有限,没有返工的机会,我们用SU模型与市政官员进行了多次会议沟通,确保设计意图的正确传达,保证有效地沟通和探讨。——这是我们选择 SketchUp 的主要原因之一。


我们还使用 SketchUp 为承包商生成招标文件,并为项目的特定部分(如木桥)创建和导出详细图纸。


我们采纳了这些想法,拍摄了快照,将其放入 AutoCAD 中,并添加更多的信息来完成最终图纸,这种高效率帮助我们按时完成了任务。


知识公园夜景,由 archinect.com 提供。


过去,我们的设计团队会在 SketchUp 中建模,用于面向客户的方案可视化,然后土木工程师会在 AutoCAD 中绘图。对于这个项目,我们不想花太多时间在 AutoCAD 中重新绘制。为了使设计过程更加顺畅、节省时间和成本并实现高效的工作流程,我们全面使用了SketchUp。


市政当局对结果非常满意,我们成功实现了目标。


SketchUp 对我们的工作流程至关重要,因为它是一种为客户提供可视化方案的快速简便的方法。SketchUp 帮助我们创建易于理解的模型,从而减少误解。


我很高兴能够使用 SketchUp 工作流轻松地进行协作和沟通。由于21万平方米的公园规模如此之大,无缝沟通是项目成功的关键!
