SUBIM+VR+FM在医疗疾控中心实验室系统工程应用案例分享

在北京国际设计周

2021 SketchUp 3D设计峰会上，

梁育雄老师带来了《SUBIM+VR+FM在

医疗疾控中心实验室系统工程应用案例分享》。

我们将讲座内容整理为本文呈现给大家。

视频中案例是某市的一个疾控预防控制中心案例，

梁老师及其团队采用

SUBIM进行正向设计与方案分析，

为抗疫工作积极出力！

梁育雄

广州火火空间设计有限公司创办人

SketchUp官方认证讲师

BIM项目经理

SketchUp作为一款效率高、

便捷简单、兼容性强的软件，

同样可应用在医疗净化和实验室

整体工程设计领域。

在前期方案如何组织设计思路和架构

以及如何应对管线的碰撞方面，

SketchUp具有效率快、

交叉少、效果好、可塑性强、

使用舒服易上手等优点。

在使用过程中，

加入插件可以发挥更多不同的功能，

更是让众多设计师爱之疯狂。

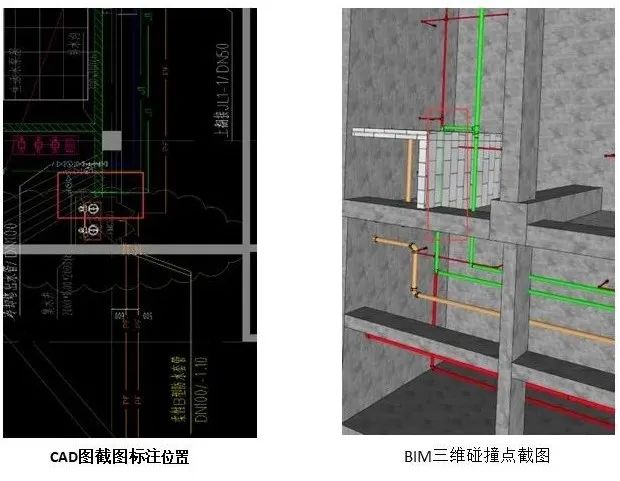

SketchUp在碰撞检测中的运用

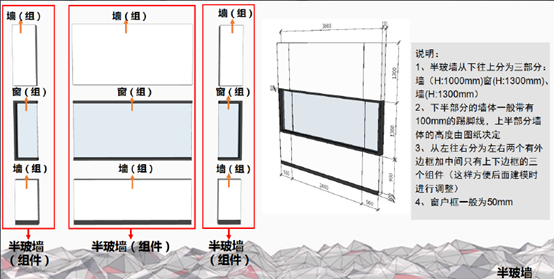

用SketchUp创建自己行业的模型库，

将复杂的三维模型，碎片化、

模块化、标准化，

以达到缩短工作周期，

统一性和协同分工的工作需求，

只要简单的内部培训，

就可以让公司每个新同事

快速地适应团队工作。

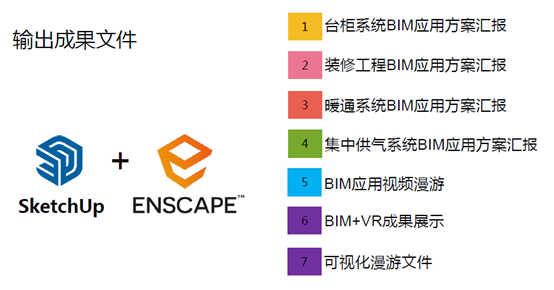

用SketchUp+Enscape可完成以下所有汇报展示文件，实现三维可视化方案汇报。

少图

暖通系统动态演示

三维可视化方案汇报

全景VR演示

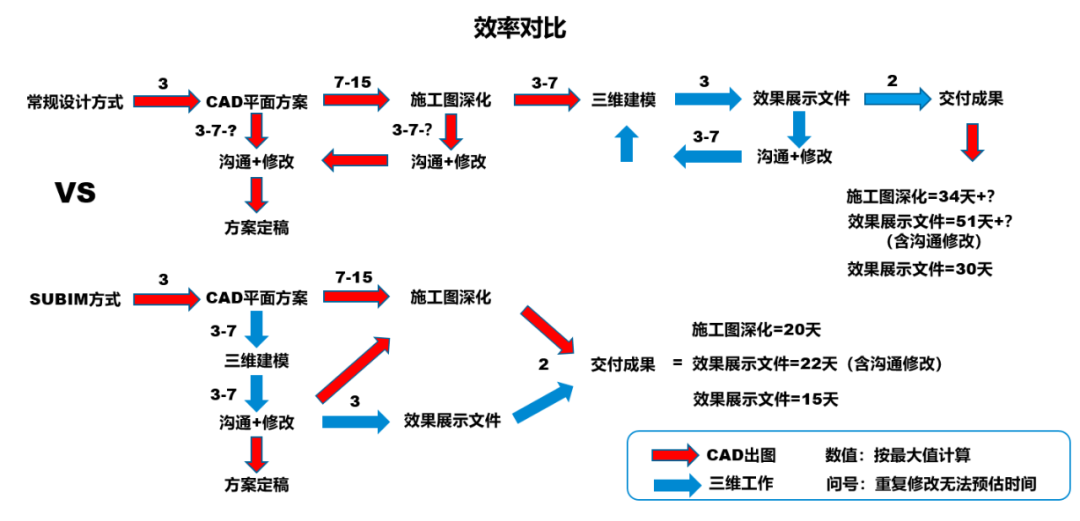

下图为常规设计方式与SUBIM方式在建模与出成果报告文件方面效率对比

通过对比，不难发现SUBIM方式

给我们带来的便利和优势：

1. 为平面方案定稿提供有效的可行性数据

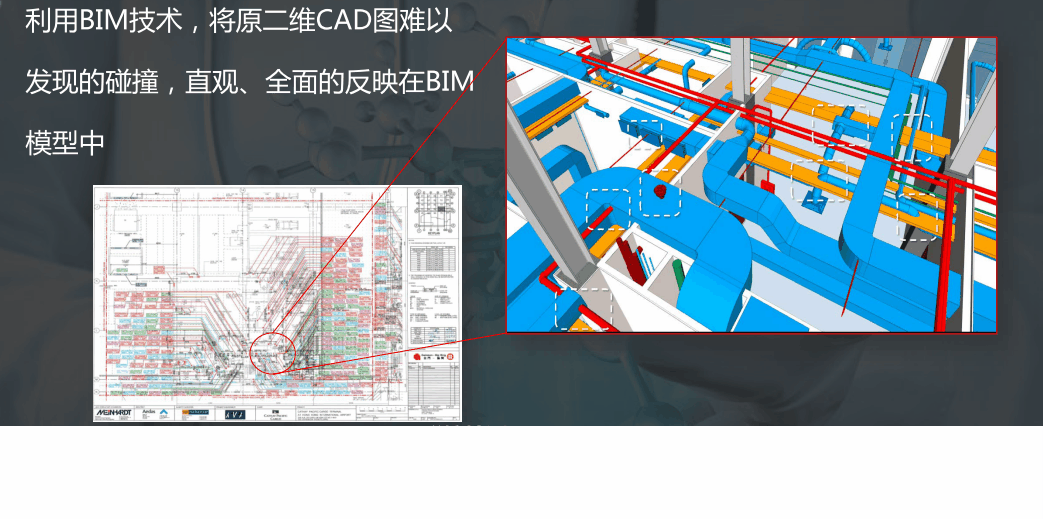

2. 利用BIM技术，将二维图纸难以发现的碰撞，直观、全面地反映在BIM模型中

3. 为方案可行性提供依据

SUBIM方式的便利和优势

这几年大数据流行比较广泛，

智能系统需求很大。在交付完毕后，

将之前生成的全景VR做成数据包，

植入到FM工控运维数据平台，

得到了很多业主的认可，

提升了设计成果的二次价值，

减少了运维系统的制作成本。

工控运维界面数据植入

以下是梁育雄老师在峰会上的讲座视频：
