穆氏建筑设计（M Moser Associates）的SketchUp可建造模型

在过去的50多年中，穆氏建筑设计（M Moser Associates）作为一家全球性的建筑设计公司，在办公类项目的设计与施工中拥有广泛的项目经验。在穆氏的工作流程中，SketchUp软件不仅用于概念创作和设计，而且还是贯穿整个项目直至交付的一个关键沟通工具。

办公空间渲染图展现精雕细刻的细节。

通过我们对穆氏建筑设计机构发展团队（Organizational Development Team）的Charles Corley（Director）和Jason Li （Associate）的采访，了解到他们如何将虚拟设计与施工（VDC）同项目设计工作和交付成果结合得如此完美。

“VDC”对于穆氏意味着什么?

Charles：VDC即是虚拟设计与施工（Virtual Design and Construction），这里我们指的是一个完全可建造的三维模型设计工作流程，它使任何人都能够理解并参与到项目之中。通过VDC我们可以创建一个有效的虚拟环境，无论是否经过培训或是否拥有充足的经验，都能让所有项目参与者对项目的方方面面非常清楚。传统方式中项目参与人员只能依赖专业平面图来获得共同的理解，这些图纸往往是符号的堆积，信息分散且抽象。而我们利用统一的SketchUp 3D模型就能模拟完整准确的视觉效果，从而使项目沟通事半功倍。

所见即所得，桌子看起来就是桌子，墙看起来就是墙。一切建模都反应真实情况。你无需专业的解释就可以完全理解施工图纸而进行协同工作。

穆氏希望尽可能多地为一个项目负责。最理想的情况是，我们同时身兼设计师、工程师、采购员以及承包商的角色。如果您乐意的话，交付的成果即是已完工的项目。纵观我们遍布全球的所有办公室，我们全部使用VDC方式，原因就是需要让每个人都相互理解。 人们对于施工的理解因文化、认识和背景而存在差异，因此我们希望每一个人之间可以有意义地进行互动，并充分利用彼此的贡献和专业知识，这是通过在现场施工之前建立SketchUp模型来实现的。 VDC是一种沟通工具，可以让每个人都走上通往正确结果的道路。

穆氏的业务主要专注于哪些类型的项目？

Charles：我们设计并建造办公场所，不仅限于企业的办公室，还有企业园区、实验室、私立医院、私立教育机构和各种类型的办公场所。只要你说的出来，我们基本都做过。

使用像SketchUp这样灵活的工具，对于商业室内设计是非常重要的，这些类型的项目在整个项目过程中会一直不断地进行修改。对于更传统的建筑项目，有很多事项需要在施工前提前确认，诸如施工许可、结构计算以及采购材料。然而对于办公场所，甚至超大型办公空间，设计和变更一直都在持续地发生着，甚至建筑面积大小也很可能会发生很大的变化，不同部门的位置布局会移动，企业的合并和收购也可能会改变办公室的整体格局。SketchUp的高灵活性使整个团队（包括客户、专家和承包商）能够跟上进度。

虚拟施工让一切隐藏的细节开始变得触手可及。

 渲染图：不仅仅是一个漂亮美观的立面，背后的工程同样可以引人注目

你们的工作方式有什么独特之处？

 Charles：在某些方面，我们就像顽童一般。我们对变革持精进态度，对建筑信息的思考也在不断演变。在许多设计事务所依然沉浸于更传统的施工图纸作业中时，我们正试图将一切建筑信息的图纸和记录作为真正的协作和3D设计工作的副产品。

我们不想给从未见过这个项目的人员发一大堆图纸然后说：“看看这些图纸，然后给我们报价吧！”我们更希望从一开始就让他们参与其中。这意味着从概念阶段到最终完工，来自各专业领域的参与者，承包商、供应商和客户会在3D模型的环境中一起协同工作。

我们正在试图撼动许多人不想改变的事情。Jason和我都遇到过很多“斗智斗勇”的案例，你会发现人们对于变化并不如你所想象地那么积极，他们对工作方式的转变通常持怀疑和犹豫。我们最终破解了他们很多的疑虑，例如“你不能使用SketchUp给某些部门提交正式图纸”，“它不够准确”或者“我们无法同使用其他软件的设计顾问进行协作”。这些疑虑已经被我们彻底解决了。

Jason：穆式在业界是非常独特的，因为我们的侧重点不仅仅是设计，还必须考虑承包商和施工过程。对于许多设计公司来说，当他们交付设计并完成施工图纸之后，他们的任务就结束了，然而我们交付的是一个完整的结果。除此之外，有时我们的角色还会继续延伸到运营和维护阶段。

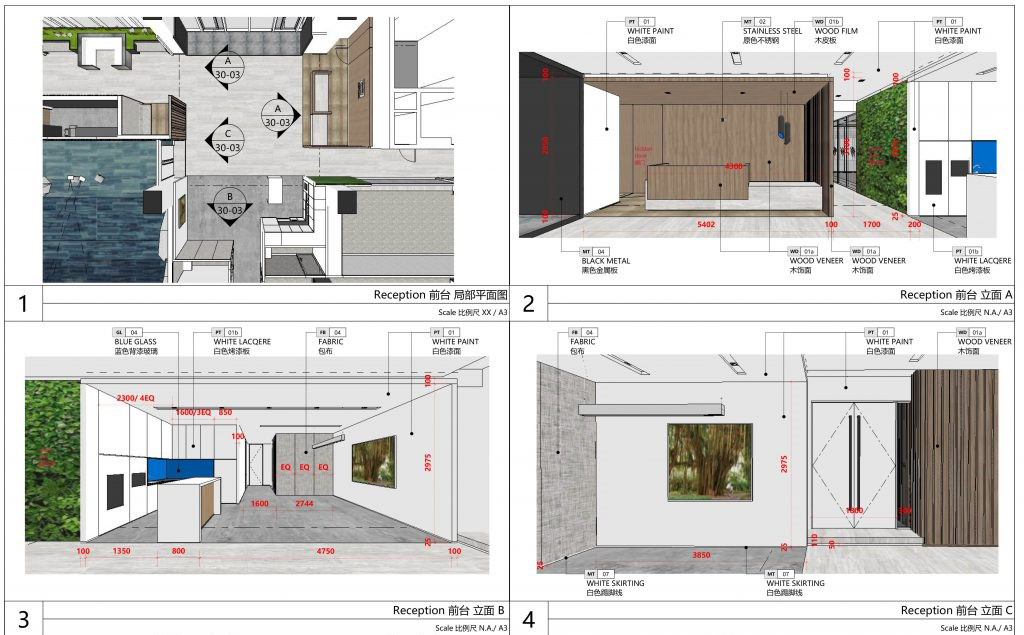

在同一个地区内，LayOut可以为任何项目制作施工详图模板。

你们的设计师负责设计可建造模型，那么他们可以在第一轮设计就这么做吗?

 Charles：并非每个设计师都具备真正了解施工的经验。他们往往会先画出设计意向图，然后和其他各方合作讨论，从而了解设计真正可以实现的形式。

举个例子，最近我们有一个团队正在讨论如何设计一个结构复杂的接待台。会议中的承包商指出：“如果桌子可以缩短4英寸，我们便可以使用现成的组件，而不必加工制造任何定制件。” 于是设计师做出了相应的改变，理性地说这其实并不会真正地影响整体外观，但是这个改变显著地缩减了成本和交付周期。类似这种问题，成千上万个讨论在不断地发生着，其中许多在2D图纸中是很难实现的。

Jason：我们每天都在进行协作。我们的设计工作并不像工厂生产线作业那样，我的部分完成就传递给下一个人，或者说：“这里是一大堆图纸，你拿去继续接着干吧！”项目都是通过讨论和头脑风暴来实现的。所有参与者都有不同的背景，这种工作方式可以让我们真正地避免对设计师的意图产生误解。

虚拟施工模拟可以为施工现场作业节省数个月的时间。

人们总是会有不同的意见，所以项目是否总能够按照目标推进?

Charles：在我们的会议上你可以看到一群来自不同专业的人，他们一同看着一个在大屏幕上旋转的SketchUp模型。会议主持者并不能够解答所有的问题，他其实更多的是“主要的提问者”。整个团队一起回答这些问题，然后在实时模型中标注并截图。他们谈论哪里需要改变，有时甚至是现场即时进行设计改变。因此这是一个充分的团队协同工作。

关键的想法主要源自于客户，但是通常会有很多种不同的意见。有人可能会说：“我想确保我有足够数量的会议室”，另一位说：“我想确保我们能够按时完工”，再一位说：“我想确保我从海外来的老板满意”等等。将所有这些目标融会贯通才能定义一个成功的项目。

Jason：我们使用VDC作为一种可以确保设计师、工程师、专家、专业人员和客户能够在同一个平台(SketchUp)上进行交流的工作方法。我们的期望是让每一个项目参与者都能了解项目的目标，从而取得一个满意的成果。

项目全过程协作，从而确保项目的顺利交付。

一个流畅美观的前台区域在施工前、施工期间以及完工后的样子。

建立一个可建造的3D模型看起来是一项非常耗时的工作。这确实有比看起来更加高效吗？

Charles：很多人会说，你可以在CAD中比SketchUp更快更便利地做一些工作，然而我们发现如果你可以智慧地运用SketchUp，情况就不一样了。人们常常对于时间效率有一种错误的理解，将一个项目交给几位绘图员，他们可能会花费数百小时画图，而不是花时间去理解施工。然后，资深设计师必须应用其20多年的经验来有效地解读并审查每一张图纸。出3D透视效果图的话，视觉设计师需要再花大量时间去准备出有限的几张渲染效果图。所有这些花费的时间都应该累加在一起考虑。

Jason：VDC工作方法会促使正在绘图的人们思考他们将要建造什么，他们不能只是画画线条。使用这套工作方法，建模的人员在SketchUp创建全部信息，然后他们将模型拆分为LayOut中的不同视图。关键区别在于，任何变化都会在整套图纸集合中立即体现，以便每个人的工作都更快速便捷。

整个工作流程更加紧凑且一目了然。如有有错误将会是显而易见的，“哦，看这里，这堵墙没有正确地与门窗竖框连接。”我们可以直观地看到哪些是具有可建造性的，哪些是失败的，我们可以及早发现问题。与此同时，花在视觉效果上的时间也减少了很多。我们可以通过SketchUp插件快速地从任何角度生成3D透视图，这样只需要花费几分钟时间而不是数个小时。

每发现一个潜在冲突，便又消除了一个施工现场问题。

您的客户希望在早期设计阶段看到什么样的透视图?

Jason：我们的目标是提供出色的视觉效果来帮助传达我们的想法。曾经我们有一个专门负责渲染的可视化专家团队，但是这却成为了一个瓶颈，因为训练有素的3D视觉设计师的人数非常有限，使用他们的时间需要提前预约。

我们现在已经建立了一套尽可能全部在SketchUp中进行的工作方法，并且这是最快捷有效的方法。这并不是一个很难的学习曲线，每个人都可以快速掌握，每个人都可以利用插件生成出色的效果图。由于不同办公室硬件条件不同，在上海和新加坡我们倾向使用基于GPU的渲染器诸如Enscape，在印度更倾向于基于CPU的渲染器比如SU Podium。

Charles：我们聘请第三方绘制透视图也会遇到种种问题。比如效果设计师为了让某个设计看起来更加美观，便会自由发挥。在这个过程中，他们可能会详细了解未来内部的外观样貌，但通常他们会忽略通风口、检修口、连接缝以及消防喷淋系统的实际存在，因为效果图设计师会认为这些东西都很丑。更甚是，效果图设计师有可能会放大或缩小某些物体，给人一种不真实的美好的错觉假象。

转换到VDC工作方法之后，我们可以确保透视效果图符合实际情况。我们还可以不依赖外界随时生成美丽的效果图，可以快速地从不同角度查看。如果使用传统的工作流程，几张有限角度的效果图可能会因为设计的变化而一次又一次地被反复更新，这样便缺少了很多的灵活性。

效果图：一个视觉上令人惊叹的工作环境即是一个工作高效的工作环境。

你们这套工作方法通行于全球不同国家和地区的吗？

Charles：我们之所以研制这套工作方法，是因为我们发现所合作的施工承包商各自具有不同的工作方式。然而，VDC的可建造性却能适用于任何地方。我们能够建立虚拟模型并且说：“你确定这是你想要的设计吗？因为看这里，这里是可以改进。”，这些是非常有价值的。可建造模型避免了浪费资源和材料，并且在进行施工之前，我们可以对细节的推敲进行到极致。

如果将项目中的一切都视为终将整合在一起的独立系统，那么项目在传统的设计深化（Design Development）阶段就需要大量的协调工作。我们将这个阶段称之为集成深化阶段(Integrated Development)，因为我们实际上是将供电、照明、分区和家具系统结合在一起考虑。

照片：一个干净清爽的空间，并采用天然材料的设计成品

集成深化阶段是进行大部分变更和决策的阶段。图纸和文档中记录了我们在这个阶段协作努力中达成的共识。目前我们还是需要图纸的，但是他们仅仅是作为记录我们已经作为定论并达成共识的结果，然而这并不是通过图纸而达到这个共识的。我们的工作方法完全基于一个高度可建造模型，一个考虑虚拟施工模拟的模型。

关于穆氏建筑设计

穆氏建筑设计M Moser Associates自1981年起，致力于为各类企业、私营医疗和教育机构提供办公环境的设计和交付服务。来自穆氏全球16个分支，超过900名专业人士通力合作，以全方位的办公空间解决方案为客户打造不同规模的、有形的和数字化的工作环境。

转自blog.sketchup.com

Richard Marshall著Leo Zhang译
