| 项目介绍

国内最大的、固废综合利用多能互补工业产业园

绿色生态 · 产教学研 · 智慧园区

对整个城市污泥进行处理后制砖，总规划用地30万㎡，总建筑面积17万㎡。通过本项目实施建设，申请了《城市污泥烘干除臭系统》《污泥高温破壁系统》等十多项发明专利，更受到沈阳市市长、人大代表等政府领导，以及多家院校领导莅临现场指导。

|应用BIM技术前的现状及问题

为了尽快解决城市污泥问题，园区的6#砖厂和3#污泥厂房已经建设完成并已投产，其他建筑设施均未建设。由于采用传统设计方式，不仅耗用冗长的设计建设周期，同时产生了一系列问题。

1. 产品合格率较低；

2. 甲方对于招商引资方案存在疑问；

3. 生产工艺不合理，导致产能与规划不匹配；

4. 环保措施较弱，环境污染严重。

因此甲方决定停产，采用SUBIM技术对园区改造升级，务必将节能环保意义做实做强。

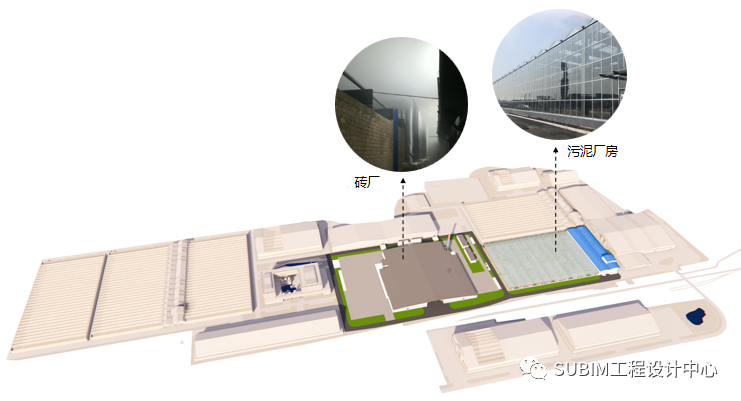

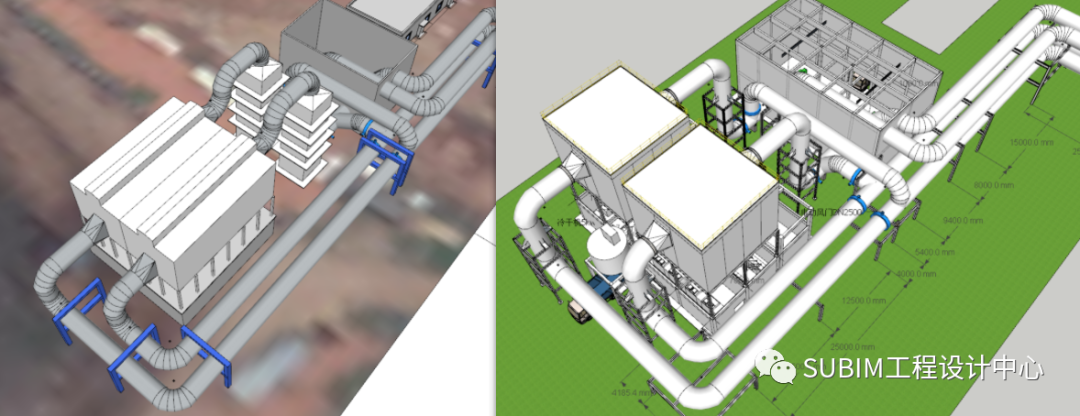

△ 6#砖厂和3#污泥厂房方位及现状

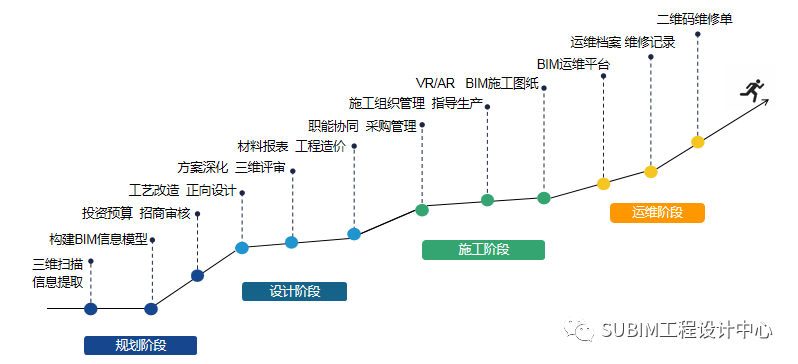

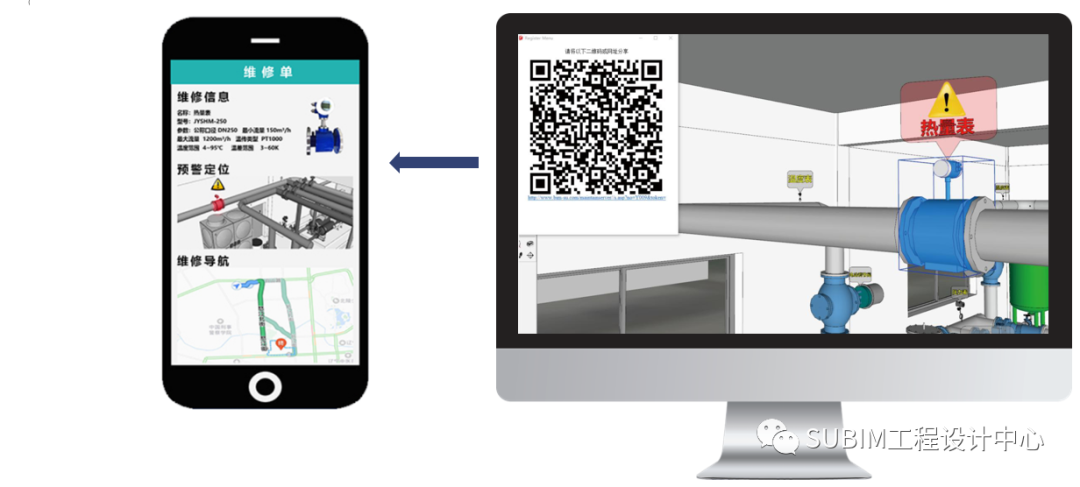

| 全过程BIM应用

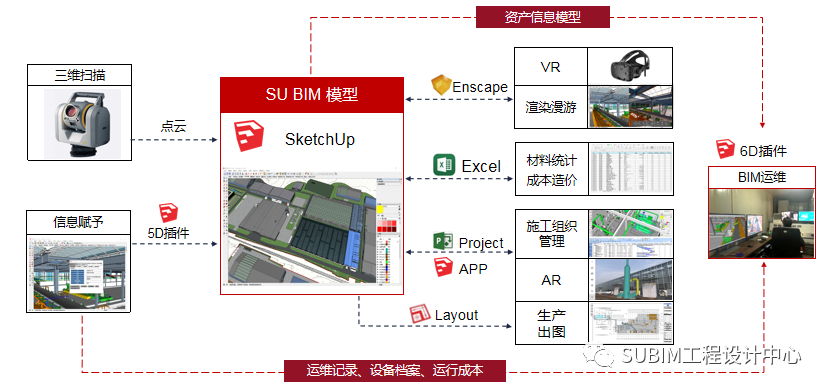

△ 本项目SUBIM技术服务路线

△ 本项目SUBIM技术软硬件情况

01 现状建模，商务核定

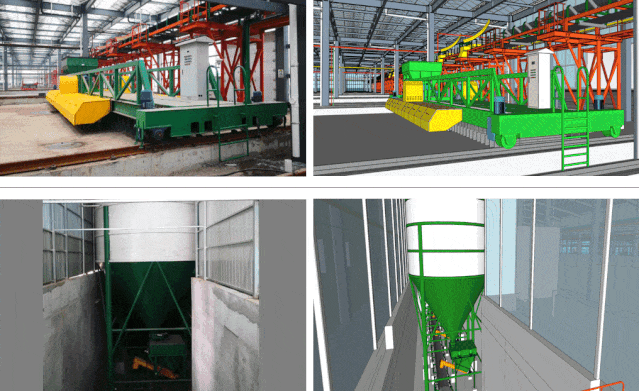

项目起步从现状建模开始，借用三维扫描，将现场一比一建模，精度直接达到LOD500，详细到每一个螺丝，便于精准核算。有了模型，附上属性，SketchUp就可以直接算量，那么整个工艺设施成本到底多少，清楚明了。这就涉及了招商引资的问题。污泥厂房的工艺投资厂家，以工艺设备折算入股，甲方有了SUBIM模型和清单，掌控了设备折算资金，便拥有了主动权。其他的工艺单元，均依托SUBIM重新架构招商引资标准，为甲方节省了40%的投资成本。

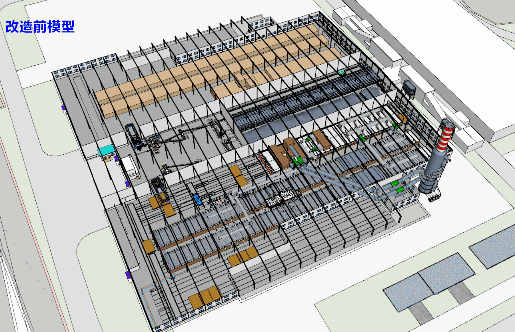

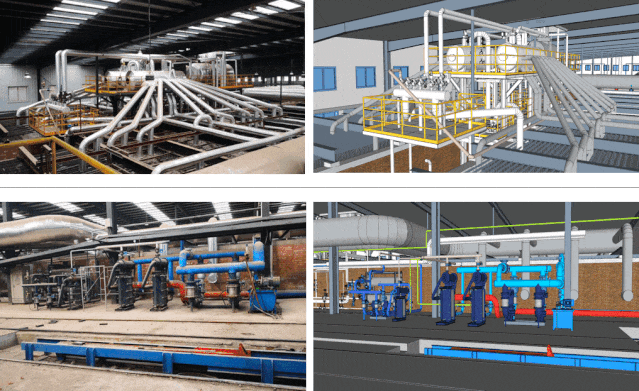

△ 6#砖厂现状建模

△ 3#污泥厂房现状建模

各构件元素包含属性参数，包括基本参数、技术参数、产品参数、成本参数等，使得一个SUBIM模型融合了整个项目的算量信息、成本信息、参数信息、采购信息、合同信息、时间信息，高效快速的控制算量和成本。

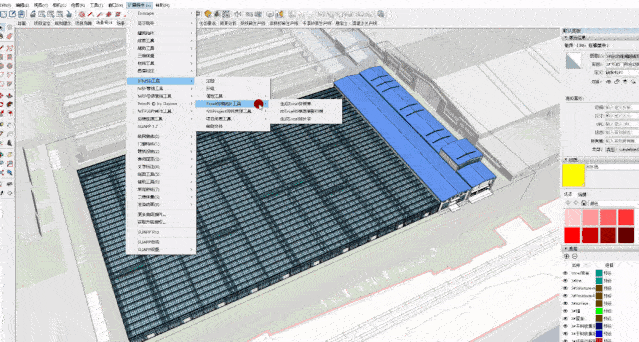

△ 根据模型生成材料报表及造价

02 正向设计，反推产能定位

产业园区最主要的就是工艺的合理性，直接关系到产品能力和产品质量。怎样最合理，CAD是看不出来的，只有通过BIM才能发现。至于方案计算，我们依托实测运行数据（包括原料成分、运行记录、环保检测报告），通过相关计算软件计算，最后经过小试验证。

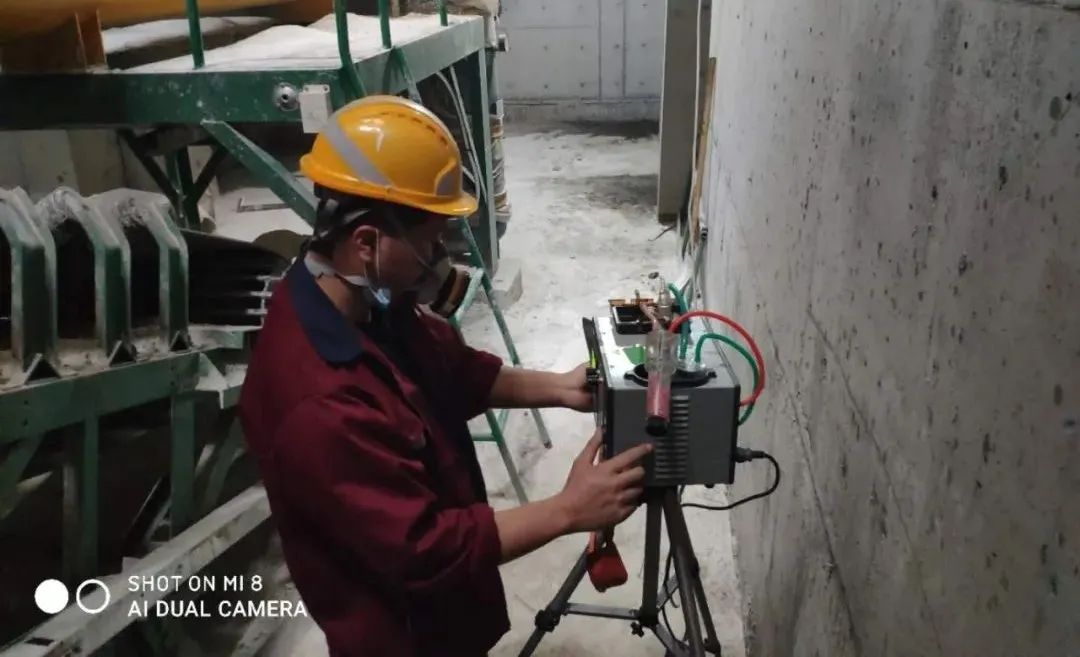

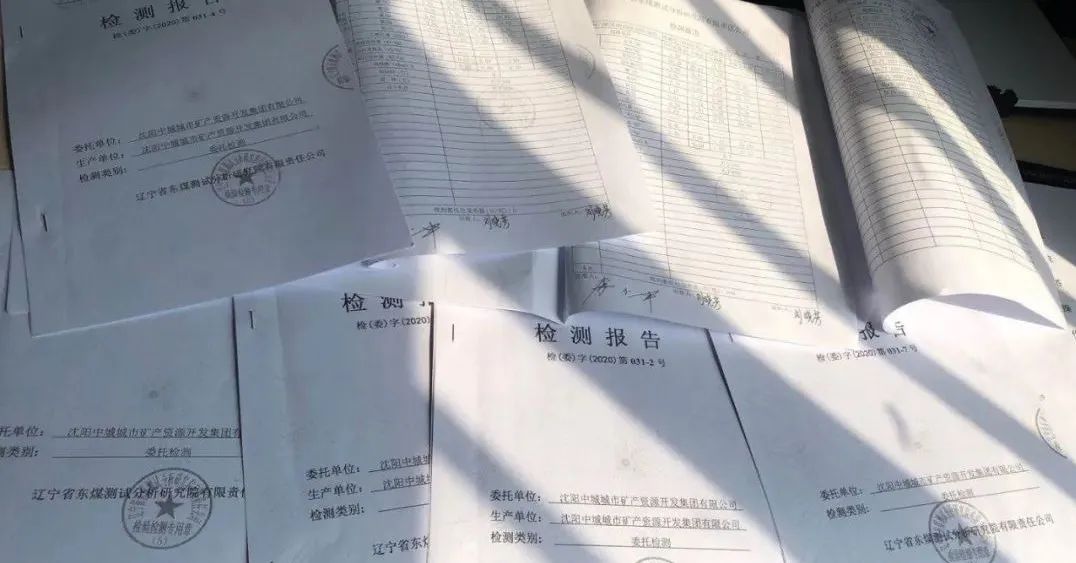

△ 原料成分检测和环境指标检测

符合工艺的计算数据可能有多个，但同时符合现场实际情况的那个数据才是我们最终选择。而SUBIM则是实现这一步的验证手段。也就是正向设计，直接建模。通过模型，将理论数据与实际现状反复碰撞校正，验证整个工艺系统的选型和设计，最终反推产能定位。采用正向设计，1个月就完成了对现有两个厂房的改造设计方案，并使产能提高一倍。

通过SUBIM对污泥处理工艺的优化，提高4倍的污泥处理能力，节省一半的建筑空间，节省2亿投资，增加产业业态，为园区赋能。

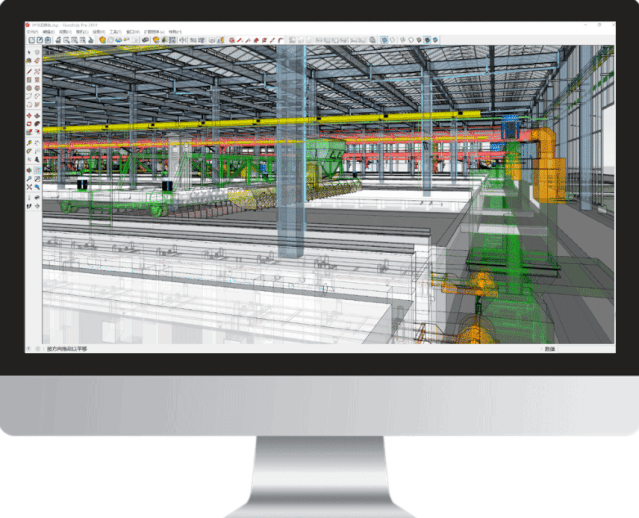

△ 正向设计改造建造

改造采取正向设计，园区新建部分也同样采取正向设计形式

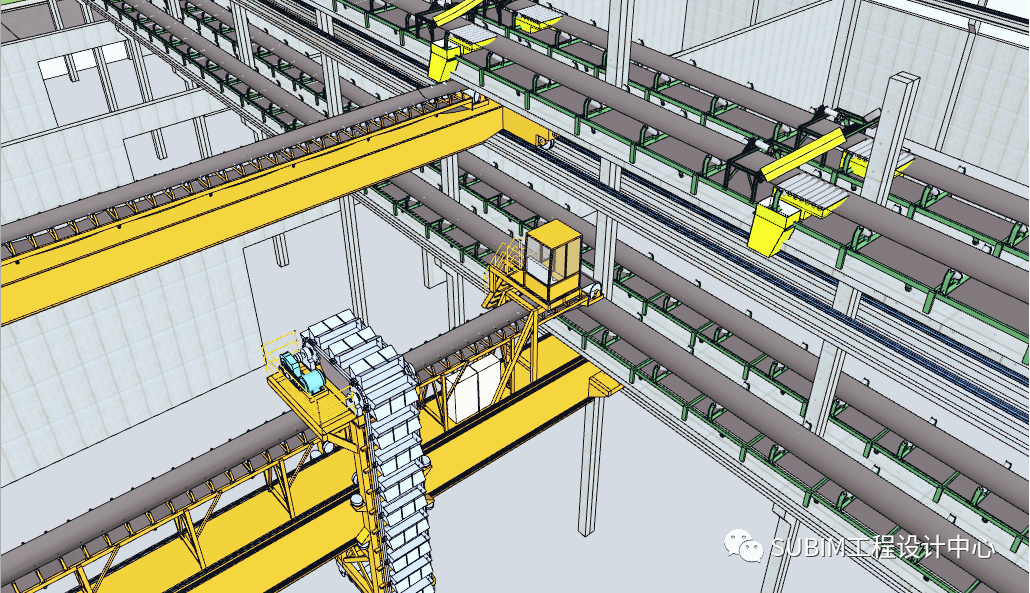

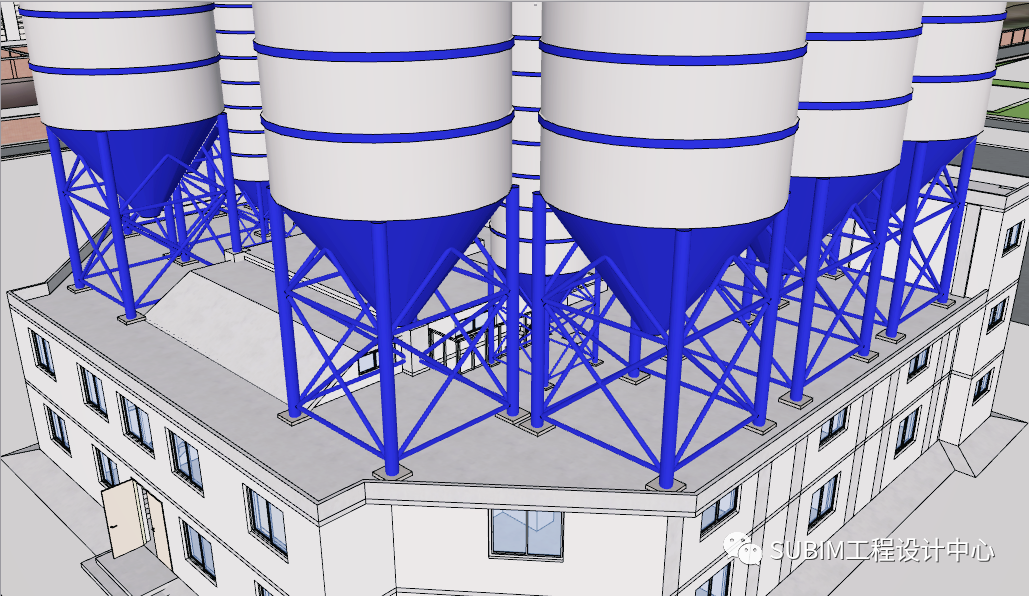

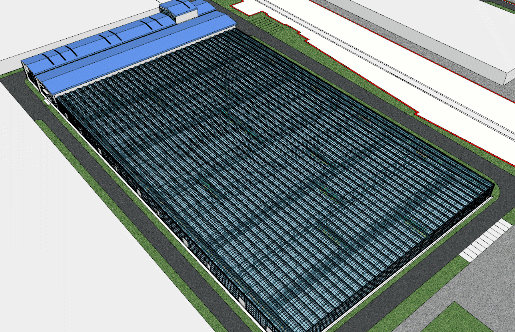

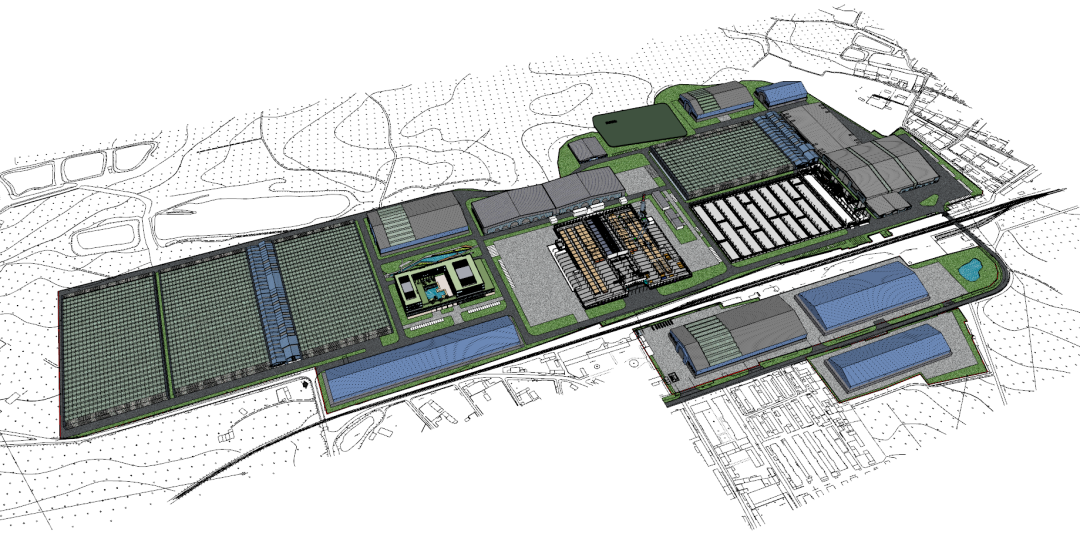

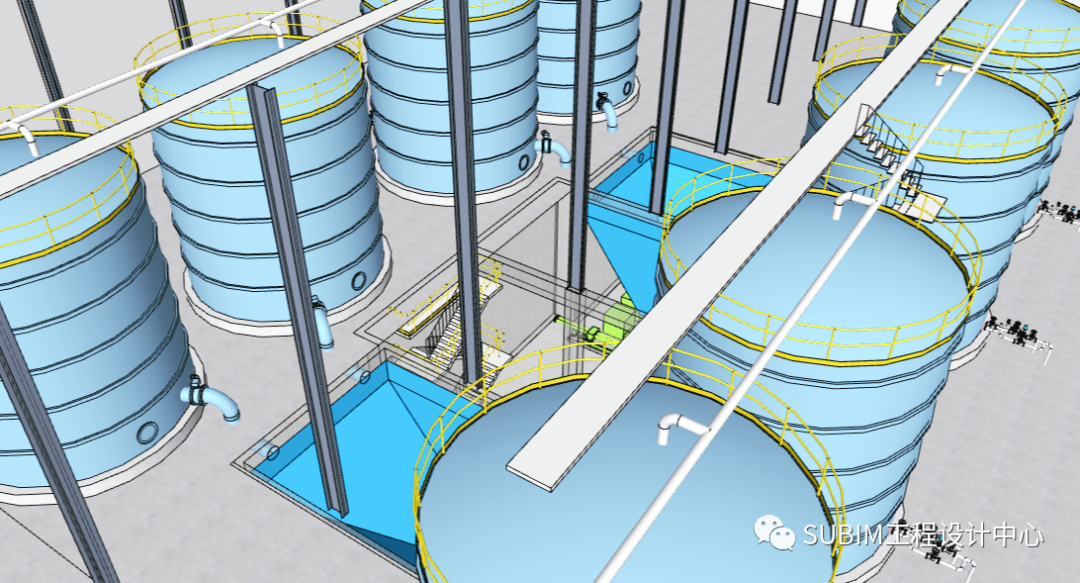

△ 正向设计新建—高架仓储传送系统、污泥预处理厂房、混凝土搅拌站、地下部分管网系统

03 BIM方案论证，加速领导决策

SketchUp就是一个天然的BIM平台。有了模型，有了所有构件的技术信息，就有了整个材料清单和投资成本。SUBIM形式的方案评审和环保审核，清晰易懂。领导层、专家层都以SketchUp模型为核心，提高了沟通效率，便于方案快速落定和审核，最主要是协助领导层做决策。

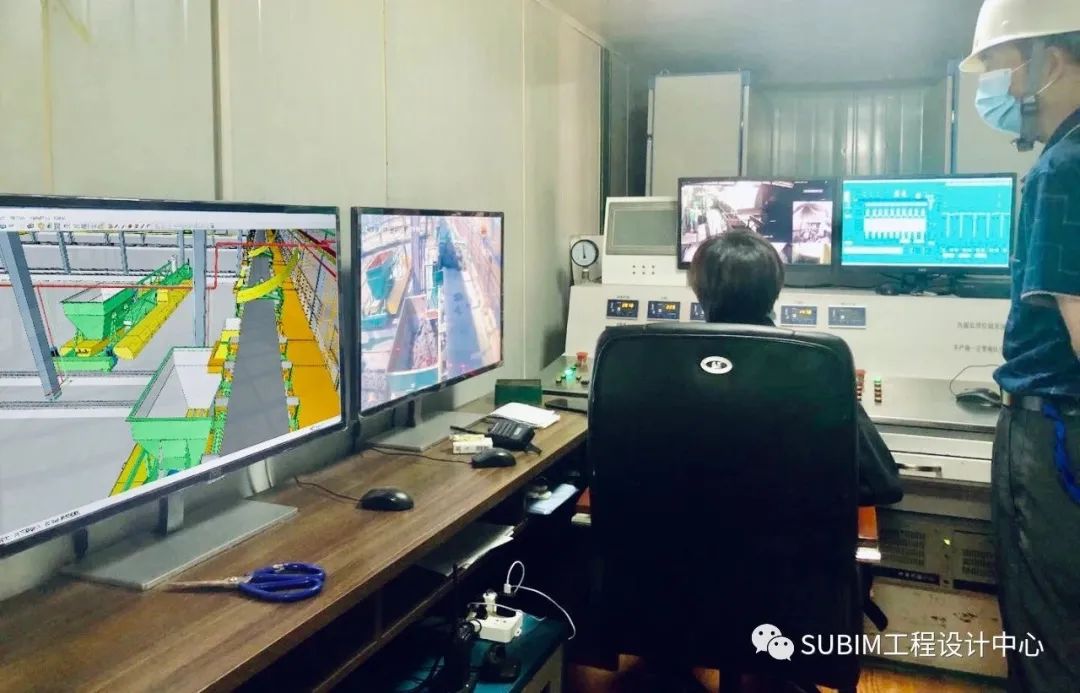

△基于SUBIM方案论证，实现多方协同

△ 基于SUBIM环保局评审汇报

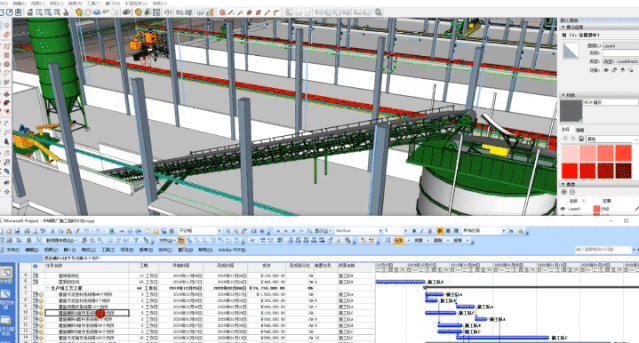

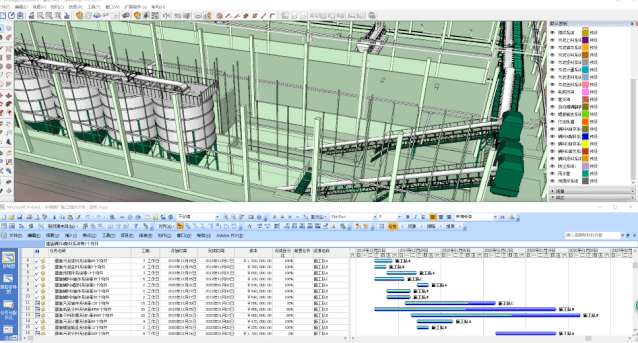

04 指导采购及生产，方案施工深化

SUBIM模型导出工程量和设备清单，为甲方提供采购指导报告，方便甲方快速找到适合厂家，然后通过SUBIM现场直接对接。

△ 工程预算书

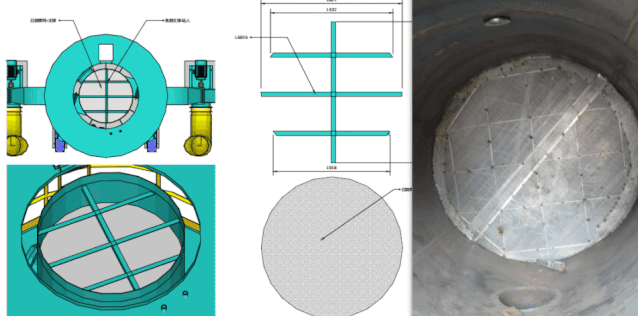

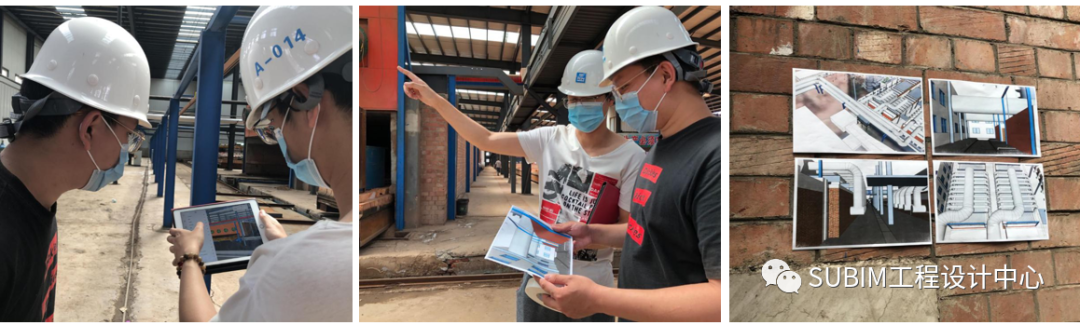

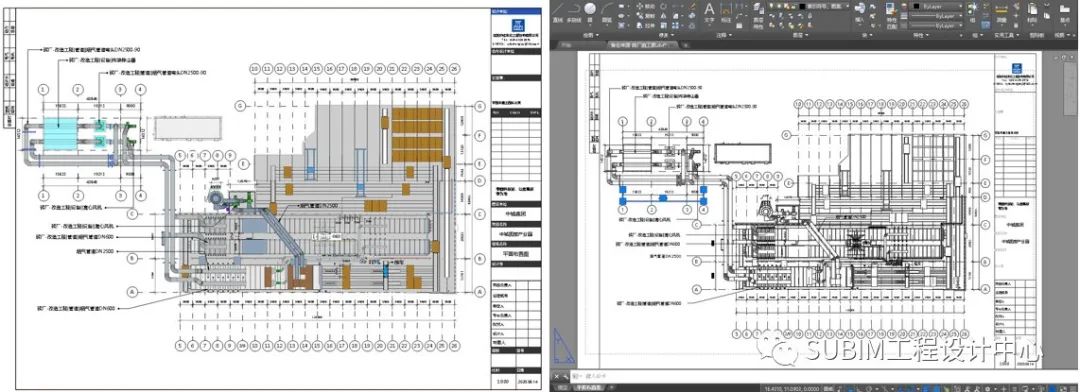

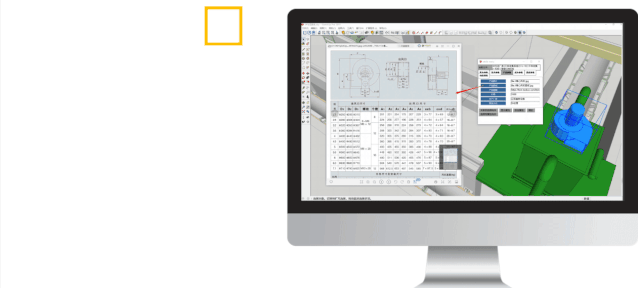

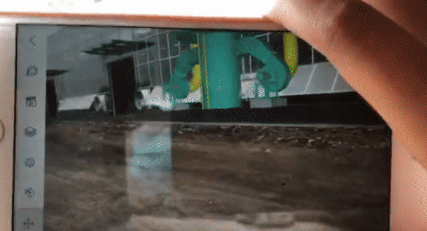

设备厂家通过模型可以更方便为设备选型提供建议，需要新建预制的设备可以通过模型和Layout出图，清楚的解读设备。例如这个除臭塔需要预制生产，通过SUBIM在现场直接探讨，综合考虑技术参数、材料、功能、空间、预制工艺、安装方式、工期等，直接在现场进行设备加工细节深化，当场Layout出图，仅沟通2次就开始直接加工生产。
