那些让你相见恨晚的SketchUp扩展程序

Kyle Burns 在美国多家建筑公司担任设计师总共超过 10 年时间，但直到他开始在 SketchUp 工作时，他才真正了解到扩展程序的力量。

你无法了解你未知的东西。SketchUp 用户总是觉得他们已经正确地使用了这个软件，而且很多时候，我们建模的方式与都是遵循最初级的教学。不要难为情，我也曾经这样过。在交付设计成果时，建筑师们通常会将更多的时间和精力投入到 Revit 或 CAD 上，然而他们可能不知道他们可以使用 SketchUp 的扩展程序实现同样的功能，并且效率更高。

每年，SketchUp 都会根据用户反馈以及我们认定的核心理念即“软件应该是直观、简单、高效和有趣的”来添加新的特性和功能。随着软件的不断更新，建筑师同步去调整他们在 SketchUp 中建模的工作流程至关重要。有很多独立开发人员为提升工作效率和实现各种任务目标创建了免费和付费的扩展程序，如果能正确地学习使用一些快速扩展程序，可以节省很多工作时间。

以下介绍的这些扩展程序，我真希望当我还在商业建筑公司工作时就能早些知道它们。现在，作为 SketchUp 的客户成功经理（负责产品与技术推广），我会经常与想要改进工作流程的设计公司合作。我向他们推荐了以下这些扩展程序，效果很好，这些扩展程序可以从Extension Warehouse或SketchUcation免费下载。

CAD 清理和导入的扩展

使用 Eneroth Face Creator（快速封面） 用于CAD线条封面。

推荐理由

建筑师通常会依据现有图纸或在 CAD 中完成的快速布局进行建模，尤其是在对现有建筑进行改造时。通过导入 CAD 的dwg 文件在SketchUp创建模型时，利用下面这些扩展可以为您节省数小时的时间。

扩展：CleanUp³(新模型清理)

用途：使用此工具可以快速清除掉 .dwg 中无用的线条或未使用的图层。

扩展：Eneroth Face Creator （Eneroth快速封面）

用途：使用此扩展程序，您无需对 CAD 的线描边即可将图形封面，节省大量时间！

扩展：Edge Tools (边界工具)

用途：使用此工具，您可以清理CAD图纸中的线头和未闭合的线框，以便在 SketchUp 中轻松封面。

扩展：Eneroth Flatten to Plane （Eneroth压平图形）

用途：如果您的CAD图含有高程信息（如土木工程师提供）的 CAD 绘图，您可能希望将图纸压成平面。如果线条在 Z 轴（高程）上相差几分之一英寸，SketchUp 将难以创建几何图形。此扩展程序可确保所有 CAD 线条在 Z 轴上标高都为 0。

想要了解更多？

来参加SketchUp Campus的高级课程，学习这些扩展如何协同工作以加快清理 CAD 图纸以进行建模。我推荐3 种方法将您的 CAD 提升到 3D 工作流程中。

清理和维护模型的扩展

使用 CG 诊断报告查看这个高多边形螺丝是如何影响模型性能的。

推荐理由

随着模型变得越来越复杂，并且在加入了大量纹理贴图和配景组件之后，您会发现自己的模型已经变得“一团乱麻”，过多的材质和多边形面数等因素会影响模型的运行性能，所以我们要时刻对模型进行维护清理。

扩展：CG Impact Report （CG诊断报告）

用途：从3DWAREHOUSE 下载的模型往往面数过多，会降低模型的运行性能。使用此扩展程序可以罗列并判断出是哪些组或组件在对性能造成负面影响。

扩展：Material Resizer (快速纹理减肥工具)

用途：此扩展程序允许您在 SketchUp 中直接更改贴图尺寸。您可以使用它来减少降低模型速度的大型图像文件。不过要注意：一旦图像被缩小，您将无法撤消该操作。

扩展：CleanUp³(新模型清理)

用途：前面我提到了使用这个扩展程序用于 CAD 清理，同时它也非常适合让你的三维模型保持干净整洁。

提升建模效率的扩展

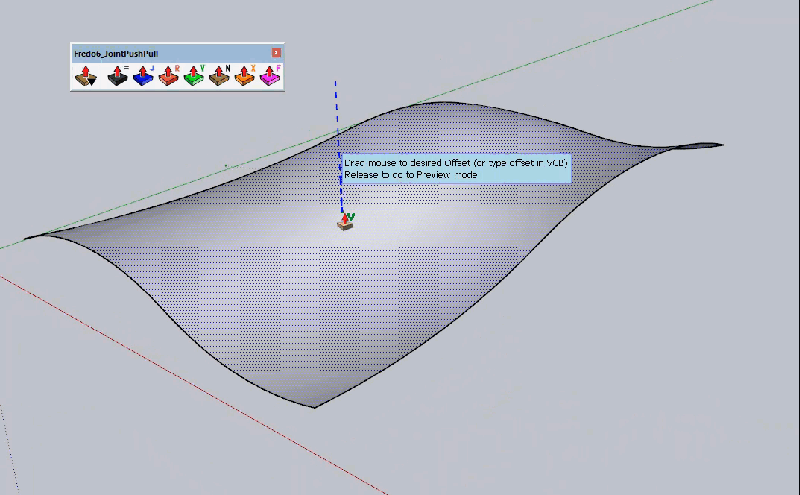

使用联合推拉将曲面表面拉出厚度。

推荐理由

如果没有这些扩展的帮助，创建异形曲面会变得既费时又复杂。

扩展：Joint Push Pull (联合推拉)

用途：这是我的最爱之一——这个伟大的扩展程序能让你更自由地推拉面，甚至曲面！

扩展：Curviloft (曲线放样)

用途：它的功能类似于沙盒，可以帮助我们创建景观起伏的地面和各类型的曲面。然而，这个扩展能够更加自由地生成异形曲面形状。

扩展：TopoShaper (地形轮廓)

用途：Toposhaper 能够使用点或等高线创建三维地形。我喜欢把此扩展程序与Scan Essentials（另一个将点云数据转换为 3D 模型的出色扩展程序）一起使用，以创建准确的地形环境。
